RD 95092/2019-11-12
Ersetzt: 2019-05-08

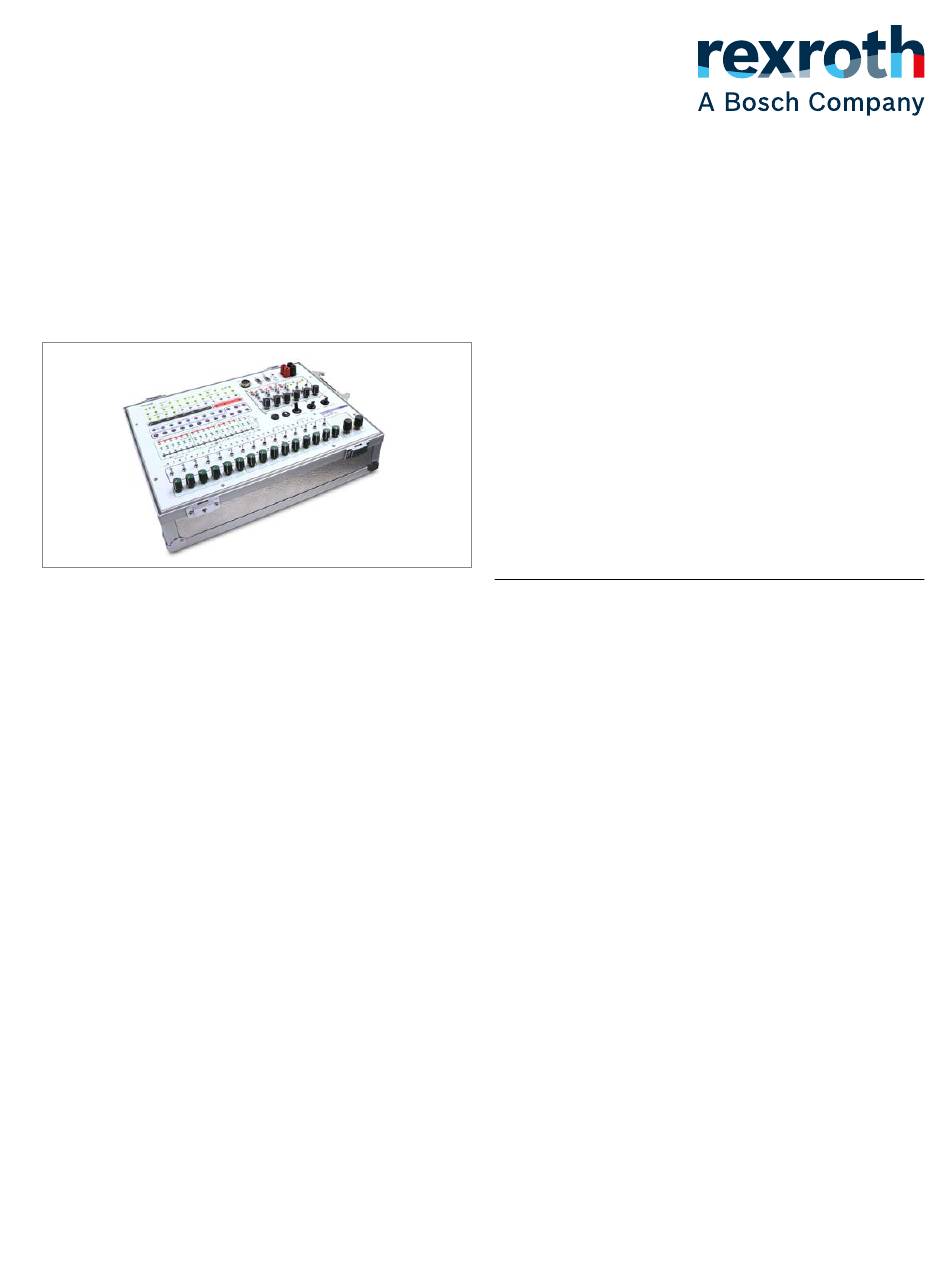

BODAS Testbox
TB3 Baureihe 10
Merkmale
▶ Geeignet für BODAS Steuergeräte RC
der Baureihen 30 und 40
▶ Koffergehäuse für komfortablen Transport mit integrier-
tem Deckelfach für Kabel und sonstiges Zubehör
▶ Integrierte Frequenzgeneratoren und Anschlussmöglich-
keit für externe Frequenzgeneratoren
▶ Integrierte Schalter und Anschlüsse für externe Schalt-
signale
▶ Integrierte Potentiometer und Anschlüsse für externe
analoge Signale
▶ Anschlussmöglichkeit für Proportionalmagnete, Schalt-
ausgänge und analoge Ausgänge
▶ Anschlussmöglichkeit für CAN und LIN
(abhängig vom Steuergerät RC)
▶ 2-mm-Brücken für die individuelle Beschaltung der
Potentiometer und Analogeingänge
▶ 4-mm-Laborsteckersystem
▶ Universelle Testbox für BODAS Steuergeräte RC
Inhalt
RD 95092/2019-11-12, Bosch Rexroth AG
2
2
2
3
4
6
7
8
10
11
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bosch REXROTH TB3 Baureihe 10
Inhaltszusammenfassung für Bosch REXROTH TB3 Baureihe 10
-
Seite 1: Inhaltsverzeichnis
Anschluss von Steuergeräten an die Testbox TB3 analoge Signale Sicherheitshinweise ▶ Anschlussmöglichkeit für Proportionalmagnete, Schalt- ausgänge und analoge Ausgänge ▶ Anschlussmöglichkeit für CAN und LIN (abhängig vom Steuergerät RC) ▶ 2-mm-Brücken für die individuelle Beschaltung der Potentiometer und Analogeingänge ▶ 4-mm-Laborsteckersystem RD 95092/2019-11-12, Bosch Rexroth AG... -
Seite 2: Typenschlüssel
Anzahl RC28-14/30, Adapter Kit TAK4 R917008171 RC20-10/30, (beinhaltet ein Adapterkabel und 2 Adapterplatten) RC12-10/30 RC4-5/30 Adapterkabel TAK7 R917010192 Adapterplatte RC4-5/30 R917009932 RC10-10/31 Adapterkabel TAK6 R917009933 Adapterplatte RC10-10/31 R917011120 RC5-6/40 Adapterkabel TAK8 R917011648 Adapterplatte RC5-6/40 R917011647 Bosch Rexroth AG, RD 95092/2019-11-12... -
Seite 3: Beschreibung
Die BODAS Testbox TB3/10 hat Schnittstellen zum Anschluss von Proportionalmagneten und zu allen Ein- gängen des Steuergeräts. So wird eine komplette Simulation der Anwendung, von der Ansteuerung der Proportionalmagnete bis hin zur Simulation von Fehlersituationen möglich. VCI: Vehicle Communication Interface RD 95092/2019-11-12, Bosch Rexroth AG... -
Seite 4: Bedienelemente Und Anzeigen
Signalanschluss mit Potentiometer Temp. Signalanschluss mit 3-Gang Präzisionspotentiometer und Sensormasse Signalanschluss universal Signalanschluss Beachten Sie zur Anschlusstabelle folgenden Hinweis: Ein- und Ausgänge eines BODAS Steuergeräts RC abge- Die Bezeichnungen auf der Testbox TB3/10 sind auf die stimmt. Bosch Rexroth AG, RD 95092/2019-11-12... - Seite 5 Die steuergerätespezifischen Bezeichnungen, die sich bei Anschluss eines Steuergeräts RC Baureihe 30, 31 und 40 mit dem passenden TAK ergeben, sind in der zugehörigen Betriebsanleitung unter „Anschlussbezeichnungen für BODAS Steuergeräte RC Baureihe 30, 31 und 40“ aufge- führt. RD 95092/2019-11-12, Bosch Rexroth AG...
-
Seite 6: Bedienelemente Und Anschlüsse
Schalter TAKx Steckfeld für Potentiometer der Analog- und Schalter für Spannungsversorgung, Temperatureingänge zur Simulation des Zündschalters und zur Versorgung der Ausgänge LED-Status-Anzeige für Ausgänge Sicherungen Potentiometer Schalter für für Analog- und Schalteingänge Temperatureingänge Bosch Rexroth AG, RD 95092/2019-11-12... -
Seite 7: Anschlussbeispiel
BODAS Joystick PC über VCI Analog Eingänge Eingang (Spannungseingänge) BODAS-service oder BODAS-design Batterie Frequenz digitaler Ausgang Lowside Generator 0 V/5 V Frequenzeingänge Eingang analoger Ausgang Digitaleingänge – digitaler Ausgang Highside PWM Highside INH 1 INH 2 PWM Lowside RD 95092/2019-11-12, Bosch Rexroth AG... -
Seite 8: Übersicht Der Funktionen
Signal vollständig getrennt. Alle Schalter sind gemeinsam über Thermosicherungen an Batterie (fused) Batterie bzw. Masse angeschlossen. offen GND (fused) Analog 1 .. 15 Kontakte über Steckbrücken mit Potentiometer 5k be- hellgrün schaltet. Sensor- versorgung VSS Brücken- stecker Bosch Rexroth AG, RD 95092/2019-11-12... - Seite 9 Pins c, e, h: unbenutzt ab BR 30 Pin d: RxD / LIN Pin e: n.c. Pin f: CAN1 low Pin g: CAN1 high Pin h: reserved CAN-1, CAN-2 Kontakte ohne weitere Beschaltung Universal Kontakt ohne weitere Beschaltung Reserved Kontakt offen lassen RD 95092/2019-11-12, Bosch Rexroth AG...
-
Seite 10: Tb3 Baureihe
Testboxen TB3 angeschlossen. Um die Beschriftung an das Steuergerät anzupassen, wird je eine Adapterplatte TAP auf die TB3 gelegt. Adapterkabel Hinweis und Adapterplatten sind bei Bosch Rexroth als Adapter-Kit ▶ Das BODAS Testadapterkabel bietet keinen EMV- erhältlich. Schutz durch Schirmung oder Verdrillung. -
Seite 11: Sicherheitshinweise
BODAS Testbox | TB3 Baureihe 10 Sicherheitshinweise Sicherheitshinweise Allgemeine Hinweise Hinweise zu Transport und Lagerung ▶ Die Schaltungsvorschläge von Bosch Rexroth beinhalten ▶ Nach einem Sturz der BODAS Testbox TB3 ist eine keinerlei systemtechnische Verantwortung für die Weiterverwendung nicht zulässig, da nicht sichtbare Anlage. - Seite 12 TB3 Baureihe 10 | BODAS Testbox Bosch Rexroth AG © Bosch Rexroth AG 2019. Alle Rechte vorbehalten, auch bzgl. jeder Verfü- Robert-Bosch-Straße 2 gung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall 71701 Schwieberdingen von Schutzrechtsanmeldungen. Die angegebenen Daten dienen allein der Germany Produktbeschreibung. Eine Aussage über eine bestimmte Beschaffenheit oder Service Tel.
