Systemplatine

Entfernen der Systemplatine

Voraussetzungen
VORSICHT: Versuchen Sie nicht, das TPM-Plug-in-Modul von der Systemplatine zu entfernen. Sobald das TPM-Plug-in-
Modul eingesetzt ist, ist es kryptografisch an diese bestimmte Systemplatine gebunden. Wenn Sie versuchen, ein
installiertes TPM-Steckmodul zu entfernen, wird die kryptografische Bindung gebrochen. Das Modul lässt sich dann
nicht wieder auf der Systemplatine installieren und kann auch auf keiner anderen Systemplatine installiert werden.
VORSICHT: Um Schäden an der Hauptplatine zu vermeiden, stellen Sie sicher, dass die Hauptplatine nicht die seitlichen
Wände des Schlittengehäuses berührt, während Sie die Hauptplatine in den Schlitten schieben.
1. Befolgen Sie die in Sicherheitshinweise. aufgelisteten Sicherheitshinweise.
2. Befolgen Sie die Anweisungen unter
3. Entfernen Sie den Schlitten
4. Entfernen Sie das Kühlgehäuse.
5. Entfernen Sie den Erweiterungskarten-Riser.
6. Entfernen Sie das Modul des
7. Entfernen Sie den Prozessor.
8. Entfernen Sie die Speichermodule.
9. Falls installiert, entfernen Sie die
10. Entfernen Sie die Verbindungsplatine.
11. Trennen Sie alle Kabel von der Systemplatine.
12. Legen Sie den Kreuzschlitzschraubenzieher (Nr. 1) und den Steckschlüssel (Nr. 4) bereit.
Schritte
1. Entfernen Sie die Schrauben zur Befestigung der Systemplatine am Gehäuse mithilfe eines Kreuzschlitzschraubendrehers (Nr. 1).
2. Entfernen Sie die Abstandsschrauben zur Befestigung der Systemplatine am Gehäuse mithilfe eines 5-mm-Sechskantsteckschlüssels.
VORSICHT: Heben Sie die Systemplatine nicht an einem Speichermodulsteckplatz oder einem anderen Anschluss
bzw. einer anderen Komponente.

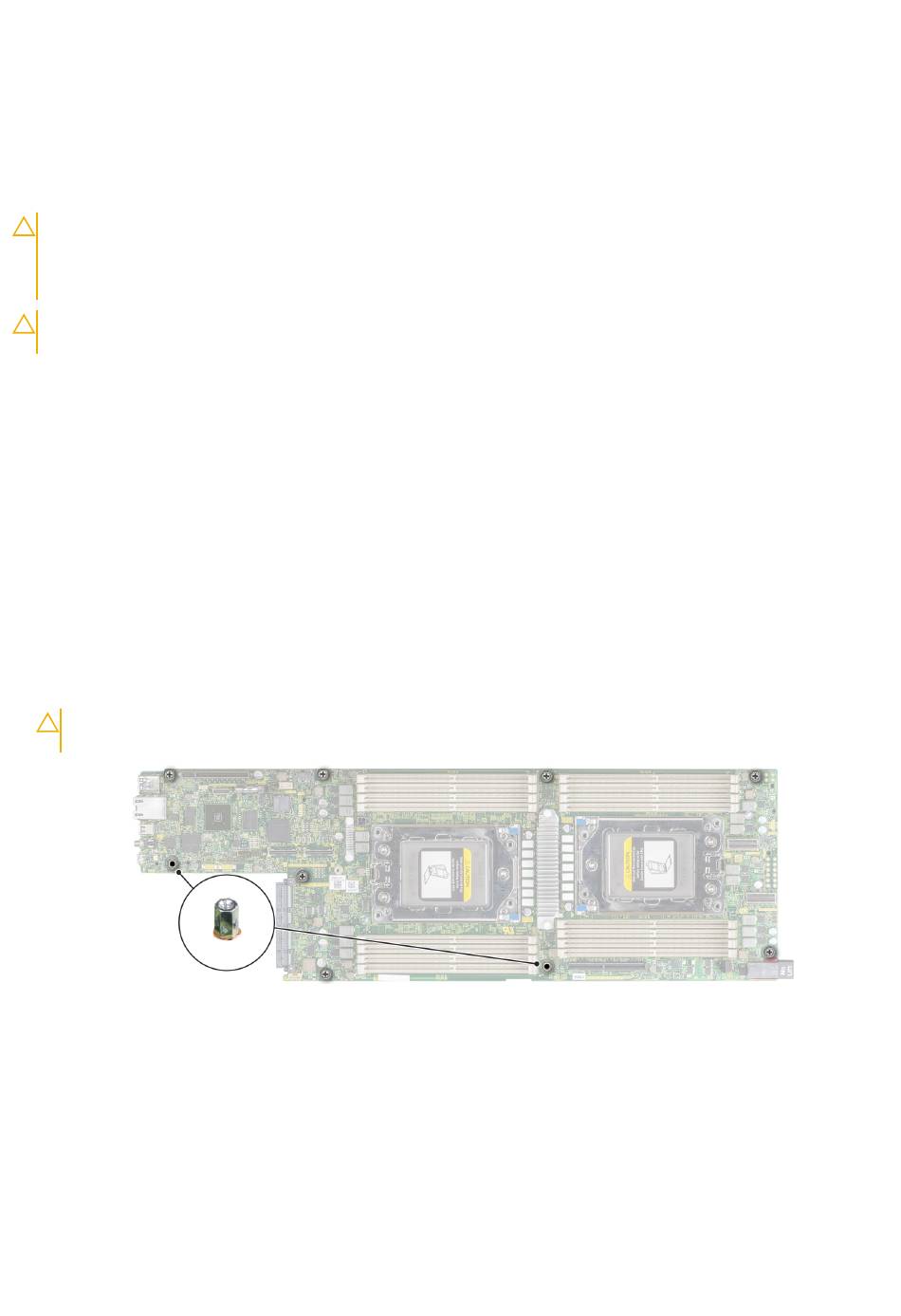

Abbildung 64. Schrauben der Systemplatine
3. Schieben Sie die Systemplatine zur Vorderseite des Gehäuses, um die Ports aus den Steckplätzen am Gehäuse zu lösen.
4. Fassen Sie die Systemplatine an den Rändern und heben Sie sie aus dem Gehäuse heraus.
Vor der Arbeit an Komponenten im Inneren Ihres
aus dem Gehäuse.
Kühlkörpers.
OCP-Karte.
Systems.
Installieren und Entfernen von Systemkomponenten 67
