- Seite 1 Dell EMC PowerEdge C6525 Installations- und Service-Handbuch Vorschriftenmodell: E63S Series Vorschriftentyp: E63S001...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
Anmerkungen, Vorsichtshinweise und Warnungen ANMERKUNG: Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, mit denen Sie Ihr Produkt besser einsetzen können. VORSICHT: Ein VORSICHTSHINWEIS warnt vor möglichen Beschädigungen der Hardware oder vor Datenverlust und zeigt, wie diese vermieden werden können. WARNUNG: Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. -
Seite 3: Inhaltsverzeichnis
Dell Lifecycle Controller..............................34 Integrierte Systemverwaltung............................34 Start-Manager..................................34 PXE-Boot....................................34 5 Installieren und Entfernen von Systemkomponenten für PowerEdge C6525........35 Sicherheitshinweise................................35 Vor der Arbeit an Komponenten im Inneren Ihres Systems...................35 Nach der Arbeit an Komponenten im Inneren des Systems..................35 Empfohlene Werkzeuge..............................36 Schlitten....................................36... - Seite 4 Upgrade des Trusted Platform Module........................81 Initialisieren des TPM für Benutzer..........................82 Initialisieren des TPM 1.2 für Benutzer........................82 Initialisieren des TPM 2.0 für Benutzer........................83 6 Jumper und Anschlüsse für PowerEdge C6525................84 Systemplatinenanschlüsse..............................84 Jumper-Einstellungen auf der Systemplatine........................85 Deaktivieren eines verlorenen Kennworts........................85...
- Seite 5 Bedienelemente der Systemdiagnose......................... 98 9 Wie Sie Hilfe bekommen......................99 Informationen zum Recycling oder End-of-Life-Service....................99 Kontaktaufnahme mit Dell..............................99 Zugriff auf Systeminformationen mithilfe von QRL......................99 Quick Resource Locator (QRL) für das PowerEdge C6525-System..............100 Automatische Unterstützung mit SupportAssist......................100 10 Dokumentationsangebot......................101 Inhaltsverzeichnis...
-
Seite 6: Über Dieses Dokument
Über dieses Dokument Dieses Dokument bietet eine Übersicht über das System, Informationen zur Installation und zum Austausch von Komponenten, technische Daten, Diagnosetools und Richtlinien, die bei der Installation bestimmter Komponenten befolgt werden müssen. Über dieses Dokument... -

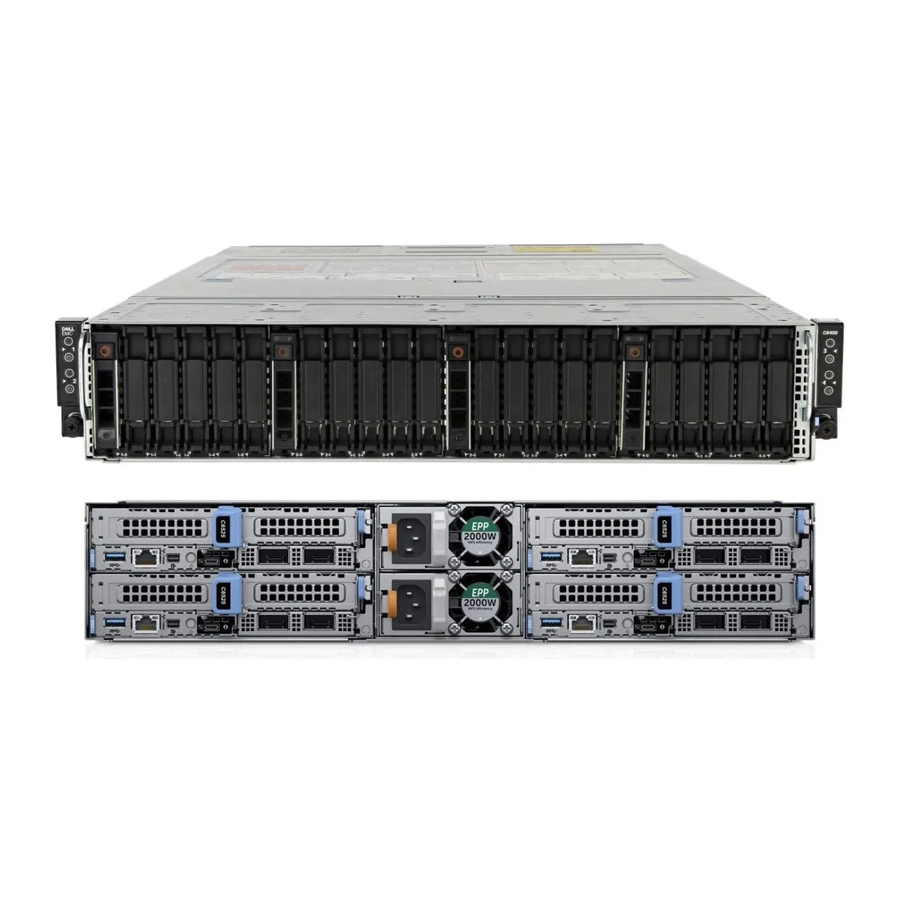

Seite 7: Dell Emc Poweredge C6525 - Übersicht
Dell EMC PowerEdge C6525 – Übersicht PowerEdge C6525 ist ein Schlitten halber Breite, der Folgendes unterstützt: • Zwei AMD EPYC-Prozessoren der Serie 7002 • 16 DIMM-Steckplätze Der Schlitten unterstützt auch PCIe- und Open Compute Project (OCP)-Riser für Erweiterung und Konnektivität. -
Seite 8: Rückansicht Des Schlittens
Tabelle 1. Anzeigecodes des QSFP-Ports auf der OCP-Karte Status der Verbindung QSFP obere grüne LED QSFP untere grüne LED Keine Verbindung / Nicht verbunden InfiniBand physische Verbindung - Keine Grün logische Verbindung Logische InfiniBand-Verbindung – kein Grün Grün Datenverkehr Dell EMC PowerEdge C6525 – Übersicht... -
Seite 9: Ausfindigmachen Des Express-Servicecodes Und Der Service-Tag-Nummer
Informations-Tag zudem das sichere Standardpasswort des iDRAC vermerkt. Wenn Sie sich für iDRAC Quick Sync 2 entschieden haben, enthält das Informationsschild auch das OpenManage Mobile (OMM)-Etikett, über das Administratoren PowerEdge-Server konfigurieren und überwachen sowie Fehlerbehebungen durchführen können. Dell EMC PowerEdge C6525 – Übersicht... -
Seite 10: Etikett Mit Systeminformationen
Das Mini-Enterprise-Service-Tag (MEST)-Schild befindet sich auf der Rückseite des Systems und enthält die Service-Tag (ST)-Nummer, den Express-Servicecode (Exp Svc Code) und das Herstellungsdatum (Mfg. Date). Mithilfe des Exp Svc Code kann Dell EMC Support- Anrufe an den richtigen Mitarbeiter weiterleiten. - Seite 11 Abbildung 7. Mechanische Übersicht Abbildung 8. Informationen zum Arbeitsspeicher Dell EMC PowerEdge C6525 – Übersicht...
- Seite 12 Abbildung 9. Jumper-Einstellungen Abbildung 10. Systemaufgaben Dell EMC PowerEdge C6525 – Übersicht...
-
Seite 13: Anfängliche Systemeinrichtung Und-Konfiguration Für Das Poweredge C6525-System
Der Integrated Dell Remote Access Controller (iDRAC) wurde entwickelt, um Ihre Produktivität als Systemadministrator zu steigern und die Gesamtverfügbarkeit der Dell EMC Server zu verbessern. Der iDRAC warnt Sie bei Systemproblemen, hilft Ihnen bei der Remote- Verwaltung und reduziert die Notwendigkeit für physischen Zugriff auf das System. -
Seite 14: Optionen Für Die Anmeldung Bei Idrac
Handbuch zu iDRAC mit Lifecycle Controller unter Www.dell.com/idracmanuals. Sie können auch über ein Automatisierungstool – die Redfish-API – auf iDRAC zugreifen. Weitere Informationen finden Sie im Redfish- API-Handbuch zu iDRAC9 mit Lifecycle Controller unter www.dell.com/idracmanuals. Anfängliche Systemeinrichtung und-Konfiguration für das PowerEdge C6525-System... -
Seite 15: Ressourcen Für Die Installation Des Betriebssystems
> OpenManage Essentials Verwendung von Dell Server Update Utility (SUU) www.dell.com/openmanagemanuals > Server Update Utility Verwendung von Dell OpenManage Deployment Toolkit (DTK) www.dell.com/openmanagemanuals > OpenManage Deployment Toolkit Verwendung von virtuellen iDRAC-Medien Www.dell.com/idracmanuals Anfängliche Systemeinrichtung und-Konfiguration für das PowerEdge C6525-System... -
Seite 16: Optionen Zum Herunterladen Und Installieren Von Bs-Treibern
1. Rufen Sie www.dell.com/support/drivers auf. 2. Geben Sie die Service-Tag-Nummer des Systems in das Feld Geben Sie eine Dell-Service-Tag-Nummer, eine Dell EMC Produkt-ID oder ein Modell ein ein und drücken Sie die Eingabetaste. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, wählen Sie PC erkennen, um die Service-Tag-Nummer automatisch zu erkennen, oder klicken Sie auf Alle Produkte durchsuchen und navigieren Sie zu Ihrem Produkt. -
Seite 17: Optionen Zum Verwalten Der Vor-Betriebssystemanwendungen
Ermöglicht Ihnen die Konfiguration der BIOS-Einstellungen. iDRAC Settings Ermöglicht Ihnen die Konfiguration der iDRAC-Einstellungen. Das Dienstprogramm für iDRAC-Einstellungen ist eine Oberfläche für das Einrichten und Konfigurieren der iDRAC-Parameter unter Verwendung von UEFI (Unified Extensible Firmware Interface (Vereinheitlichte erweiterbare Firmware-Schnittstelle)). Mit dem Vor-Betriebssystem-Verwaltungsanwendungen für PowerEdge C6525... -
Seite 18: System-Bios
(TPM) an. Zudem wird der Netzschalter des Systems verwaltet. Redundante Betriebssystemsteuerung Legt die Informationen des redundanten Betriebssystems für die Steuerung des redundanten Betriebssystems fest. Miscellaneous Settings (Verschiedene Gibt Optionen an, mit denen das Systemdatum, die Uhrzeit usw. geändert werden Einstellungen) können. Vor-Betriebssystem-Verwaltungsanwendungen für PowerEdge C6525... -
Seite 19: Systeminformationen
Aktiviert oder deaktiviert die Funktion "Opportunistic Self-Refresh" (Opportunistischer Selbstaktualisierung). Diese Option ist standardmäßig auf Disabled (Deaktiviert) eingestellt. Prozessoreinstellungen Um den Bildschirm Prozessoreinstellungen anzuzeigen, schalten Sie das System ein, drücken Sie F2 und klicken Sie auf Hauptmenü des System-Setups > System-BIOS > Prozessoreinstellungen. Vor-Betriebssystem-Verwaltungsanwendungen für PowerEdge C6525... - Seite 20 Tabelle 12. Details zu Prozessor n Option Beschreibung Family-Model-Stepping Gibt Reihe, Modell und Steppingwert des Prozessors gemäß der Definition von AMD an. Marke Gibt den Markennamen an. Level 2 Cache (Level 2-Cache) Gibt die Gesamtgröße des L2-Caches an. Vor-Betriebssystem-Verwaltungsanwendungen für PowerEdge C6525...
-
Seite 21: Sata-Einstellungen
Sie können über den Bildschirm Boot Settings (Starteinstellungen) den Startmodus entweder auf BIOS oder auf UEFI setzen. Außerdem können Sie die Startreihenfolge festlegen. • UEFI: Das „Unified Extensible Firmware Interface (UEFI)“ (Vereinheitlichte erweiterbare Firmware-Schnittstelle) ist eine neue Schnittstelle zwischen Betriebssystem und Plattform-Firmware. Die Schnittstelle besteht aus Datentabellen mit auf die Plattform Vor-Betriebssystem-Verwaltungsanwendungen für PowerEdge C6525... -
Seite 22: Auswählen Des Systemstartmodus
Wenn Sie das System so konfiguriert haben, dass es im UEFI-Modus starten soll, wird das System-BIOS ersetzt. 1. Klicken Sie im System-Setup-Hauptmenü auf Starteinstellungen, und wählen Sie die Option Startmodus aus. 2. Wählen Sie den UEFI-Startmodus aus, in dem das System gestartet werden soll. Vor-Betriebssystem-Verwaltungsanwendungen für PowerEdge C6525... -
Seite 23: Netzwerkeinstellungen
HTTP Device n Settings (n = 1 bis 4) Ermöglicht die Steuerung der HTTP-Gerätekonfiguration. UEFI-iSCSI-Einstellungen Ermöglicht die Steuerung der iSCSI-Gerätekonfiguration. Tabelle 18. Details zu PXE Device n Settings Option Beschreibung Schnittstelle Gibt die für das PXE-Gerät verwendete NIC-Schnittstelle an. Vor-Betriebssystem-Verwaltungsanwendungen für PowerEdge C6525... - Seite 24 Deaktivieren festgelegt. Einstellungen für Verbindung 1 Ermöglicht die Steuerung der Konfiguration der iSCSI-Verbindung. Connection 2 Settings Ermöglicht die Steuerung der Konfiguration der iSCSI-Verbindung. Reihenfolge der Verbindung Ermöglicht das Festlegen der Reihenfolge der Verbindungsversuche für die iSCSI- Verbindungen. Vor-Betriebssystem-Verwaltungsanwendungen für PowerEdge C6525...
-
Seite 25: Integrierte Geräte
Karten in den Steckplätzen vorgenommen werden, um zu steuern, welche Karte das primäre Video ist. Current State of Embedded Video Zeigt den aktuellen Status des eingebetteten Video-Controllers an. Der Current Controller State of Embedded Video Controller (Aktueller Status des integrierten Video- Vor-Betriebssystem-Verwaltungsanwendungen für PowerEdge C6525... -
Seite 26: Serielle Kommunikation
Option Beschreibung Serielle Kommunikation Die seriellen Kommunikationsgeräte (serielles Gerät 1 und serielles Gerät 2) im BIOS. BIOS-Konsolenumleitung kann auch aktiviert werden, und die verwendete Portadresse lässt sich festlegen. Diese Option ist standardmäßig auf Auto (Automatisch) eingestellt. Vor-Betriebssystem-Verwaltungsanwendungen für PowerEdge C6525... -
Seite 27: Systemprofileinstellungen
Prozessor im Leerlauf in einen niedrigeren Stromversorgungszustand versetzt werden. Wenn die Option auf Aktiviert (Betriebssystem-gesteuert) oder auf Autonom (falls die Steuerung durch Hardware unterstützt wird) eingestellt ist, kann der Prozessor in allen verfügbaren Stromversorgungszuständen betrieben werden, um Energie zu sparen. Dies kann jedoch dazu Vor-Betriebssystem-Verwaltungsanwendungen für PowerEdge C6525... -
Seite 28: Systemsicherheit
Wenn TPM 1.2 installiert wird, wird die Option TPM-Sicherheit auf Aus, Aktiviert mit Maßnahmen vor dem Start, oder Aktiviert ohne Maßnahmen vor dem Start festgelegt. Wenn TPM 2.0 installiert wird, wird die Option TPM-Sicherheit auf Ein oder auf Aus festgelegt. In der Standardeinstellung ist diese Option auf Enabled (Aktiviert). Vor-Betriebssystem-Verwaltungsanwendungen für PowerEdge C6525... - Seite 29 Legt fest, wie das BIOS die Regel für sicheren Start Objekte (PK, KEK, db, dbx). Wenn der aktuelle Modus eingestellt ist zum Modus "Bereitgestellt, die verfügbaren Optionen sind Benutzermodus und Modus "Bereitgestellt. Wenn die aktuelle Modus ist Benutzermodus, die verfügbaren Optionen sind Benutzermodus, Prüfmodus, und Modus "Bereitgestellt. Vor-Betriebssystem-Verwaltungsanwendungen für PowerEdge C6525...
- Seite 30 Importiert, exportiert, löscht oder stellt Einträge in der Authorized Signature- Signature Datenbank (db) wieder her. Database (Authorized Signature- Datenbank) Forbidden Importiert und exportiert, löscht oder stellt Einträge in der Forbidden Signature Signature-Datenbank (dbx) wieder her. Database (Forbidden Signature- Datenbank) Vor-Betriebssystem-Verwaltungsanwendungen für PowerEdge C6525...
-
Seite 31: Erstellen Eines System- Und Setup-Kennworts
Fehlermeldung angezeigt, bis das korrekte Kennwort eingegeben wurde. Löschen oder Ändern eines System- und Setup-Kennworts Voraussetzungen ANMERKUNG: Sie können ein vorhandenes System- oder Setup-Kennwort nicht löschen oder ändern, wenn Password Status (Kennwortstatus) auf Locked (Gesperrt) gesetzt ist. Vor-Betriebssystem-Verwaltungsanwendungen für PowerEdge C6525... -
Seite 32: Betrieb Mit Aktiviertem Setup-Kennwort
Ermöglicht Ihnen die Auswahl eines Sicherungslaufwerks für die folgenden Geräte: • Keine • SATA-Anschlüsse im AHCI-Modus • BOSS-PCIe-Karten (Interne M.2- Laufwerke) • USB intern ANMERKUNG: RAID-Konfigurationen und NVMe-Karten sind nicht enthalten, da BIOS in diesen Konfigurationen nicht zwischen einzelnen Laufwerken unterscheiden kann. Vor-Betriebssystem-Verwaltungsanwendungen für PowerEdge C6525... -
Seite 33: Miscellaneous Settings (Verschiedene Einstellungen)
Für den Zugriff auf bestimmte Funktionen im Dienstprogramm für iDRAC-Einstellungen wird eine Aktualisierung der iDRAC Enterprise-Lizenz benötigt. Weitere Informationen zur Verwendung des iDRAC finden Sie im Dokument Dell integrated Dell Remote Access Controller User's Guide (Benutzerhandbuch zum integrated Dell Remote Access Controller) unter www.dell.com/idracmanuals. Vor-Betriebssystem-Verwaltungsanwendungen für PowerEdge C6525... -
Seite 34: Device Settings (Geräteeinstellungen)
Um auf die Option PXE-Start zuzugreifen, starten Sie das System und drücken Sie dann während des POST die Taste F12, anstatt die Standard-Startreihenfolge aus dem BIOS-Setup zu verwenden. Es werden keine Menüs abgerufen und Sie können keine Netzwerkgeräte verwalten. Vor-Betriebssystem-Verwaltungsanwendungen für PowerEdge C6525... -
Seite 35: Installieren Und Entfernen Von Systemkomponenten Für Poweredge C6525
3. Entfernen Sie den Schlitten aus dem Gehäuse. Nach der Arbeit an Komponenten im Inneren des Systems Voraussetzungen Befolgen Sie die in Sicherheitshinweise. aufgelisteten Sicherheitshinweise. Schritte 1. Setzen Sie den Schlitten in das Gehäuse ein. Installieren und Entfernen von Systemkomponenten für PowerEdge C6525... -
Seite 36: Empfohlene Werkzeuge
Stellen Sie sicher, dass in allen leeren Steckplätzen ein Schlittenplatzhalter installiert ist. Das Betreiben des Gehäuses ohne Platzhalter führt zu Überhitzung. ANMERKUNG: Um einen optimierten thermischen Betrieb zu gewährleisten, muss die unten aufgeführte Reihenfolge beim Bestücken mit Schlitten eingehalten werden: Installieren und Entfernen von Systemkomponenten für PowerEdge C6525... -
Seite 37: Entfernen Eines Schlittens
Schlitten. ANMERKUNG: Das Verfahren zum Entfernen eines Schlittenplatzhalters ähnelt dem Verfahren zum Entfernen eines Schlittens. Schritte Drücken Sie auf den Rückhalteriegel und ziehen Sie den Schlitten am Griff aus dem Gehäuse heraus. Installieren und Entfernen von Systemkomponenten für PowerEdge C6525... -
Seite 38: Einbauen Eines Schlittens
Schieben Sie den Schlitten in das Gehäuse, bis der Rückhalteriegel einrastet. ANMERKUNG: Um etwaige Schäden an den Stiften am Schlitten zu vermeiden, wenden Sie beim Einsetzen des Schlittens in das Gehäuse keine übermäßige Kraft auf. Installieren und Entfernen von Systemkomponenten für PowerEdge C6525... -
Seite 39: Luftstromverkleidung
3. Trennen Sie das PERC-Batteriekabel vom Anschluss auf der Systemplatine. Schritte 1. Drücken Sie auf die blaue Klammer und heben Sie das Kühlgehäuse an. 2. Lösen Sie den Haken des Kühlgehäuses aus dem Schlitz am Gehäuse und entfernen Sie das Kühlgehäuse. Installieren und Entfernen von Systemkomponenten für PowerEdge C6525... -
Seite 40: Luftstromverkleidung Einbauen
Stellen Sie sicher, dass die SATA-Kabel hinter der Kühlgehäuseklammer verlegt sind. ANMERKUNG: Verlegen Sie das Kabel korrekt, damit es nicht abgeklemmt oder gequetscht wird. 2. Senken Sie das Kühlgehäuse ab, bis die blaue Klammer einrastet. Installieren und Entfernen von Systemkomponenten für PowerEdge C6525... -
Seite 41: Systemspeicher
Bestücken Sie die Speichermodulsockel nur, wenn ein Prozessor installiert ist. • In Systemen mit einem einzigen Prozessor stehen die Sockel A1 bis A8 zur Verfügung. • Im Optimizer Mode (Optimierungsmodus) arbeiten die DRAM-Controller unabhängig voneinander im 64-Bit-Modus und liefern optimale Arbeitsspeicherleistung. Installieren und Entfernen von Systemkomponenten für PowerEdge C6525... -
Seite 42: Konfiguration
Prozessor. AMD empfiehlt, die Prozessoren in diesem System auf 32 Cores oder weniger zu begrenzen. • Setzen Sie für maximale Leistung pro Prozessor jeweils acht Speichermodule mit identischen elektrischen Spezifikationen gleichzeitig ein (1 DIMM pro Kanal). Non-Uniform Memory Access (NUMA) Installieren und Entfernen von Systemkomponenten für PowerEdge C6525... - Seite 43 Quadranten, in denen einer der beiden Kanäle nicht bestückt ist, werden nicht verschachtelt. • Es gibt keine Alternative, da alle Konfigurationen in diesem Modus zugeordnet werden können. 4-Kanal-Interleaving (pro halbem Sockel) – NPS2 Installieren und Entfernen von Systemkomponenten für PowerEdge C6525...
-
Seite 44: Richtlinien Für Systemspeicher
Prozessor-SKU vereinigt sind. Richtlinien für Systemspeicher Das PowerEdge C6525-System unterstützt DDR4-registrierte DIMMs (RDIMMs) und lastreduzierte DIMMs (LRDIMMs). Im Systemspeicher sind Anweisungen enthalten, die vom Prozessor ausgeführt werden. Das System enthält 16 Speichersockel, die in 8 Kanälen pro Prozessor organisiert sind. -
Seite 45: Entfernen Eines Speichermoduls
2. Drücken Sie die Lösevorrichtungen nach außen an beiden Enden des Speichermodulsockels um das Speichermodul aus dem Sockel zu lösen. 3. Heben Sie das Speichermodul an und entfernen Sie es vom System. Installieren und Entfernen von Systemkomponenten für PowerEdge C6525... -
Seite 46: Installieren Eines Speichermoduls
Die Passung im Speichermodulsockel sorgt dafür, dass die Speichermodule nicht verkehrt herum installiert werden können. 4. Drücken Sie das Speichermodul mit beiden Daumen nach unten, bis der Freigabehebel des Sockel fest einrastet. Installieren und Entfernen von Systemkomponenten für PowerEdge C6525... -
Seite 47: Stützhalterung
2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Schritte 1. Lösen Sie mit einem Kreuzschlitzschraubenzieher (Nr. 1) die Schrauben zur Befestigung der Stützhalterung am Gehäuse. Installieren und Entfernen von Systemkomponenten für PowerEdge C6525... -
Seite 48: Einbauen Der Stützhalterung
1. Befolgen Sie die in Sicherheitshinweise. aufgelisteten Sicherheitshinweise. Schritte 1. Richten Sie die Stützhalterung auf den Abstandshalter auf dem Gehäuse aus. 2. Befestigen Sie die Stützhalterung mithilfe eines Kreuzschlitzschraubendrehers (Nr. 1) am Gehäuse. Abbildung 20. Einbauen der Stützhalterung Installieren und Entfernen von Systemkomponenten für PowerEdge C6525... -
Seite 49: Erweiterungskarten
1. Entfernen Sie die Schrauben zur Befestigung des Erweiterungskarten-Risers 1 mit einem Kreuzschlitzschraubendreher (Nr. 1). 2. Greifen Sie den Erweiterungskarten-Riser an der blauen Griffstelle und heben Sie ihn aus dem Gehäuse heraus. Abbildung 21. Entfernen des Erweiterungskarten-Risers 1 Nächste Schritte Installieren Sie den Erweiterungskarten-Riser Installieren und Entfernen von Systemkomponenten für PowerEdge C6525... -
Seite 50: Installieren Des Erweiterungskarten-Risers 1
Staub und Schmutz vom System fern und helfen, die korrekte Kühlung und den Luftstrom innerhalb des Systems aufrechtzuerhalten. 1. Befolgen Sie die in Sicherheitshinweise. aufgelisteten Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Installieren und Entfernen von Systemkomponenten für PowerEdge C6525... -
Seite 51: Installieren Des Erweiterungskarten-Risers 2
1. Richten Sie die Schraubenbohrungen auf dem Riser auf die Abstandshalter auf der Systemplatine aus und setzen Sie den Riser ein, bis die Riser-Karte fest im Steckplatz sitzt. 2. Ziehen Sie die Schrauben zur Befestigung des Erweiterungskarten-Risers 2 mithilfe eines Kreuzschlitzschraubendrehers (Nr. 1) an. Installieren und Entfernen von Systemkomponenten für PowerEdge C6525... -
Seite 52: Entfernen Einer Erweiterungskarte
Installieren Sie über leeren Erweiterungssteckplätzen Erweiterungskarten-Abdeckbleche, um die FCC (Federal Communications Commission)-Zertifizierung des Systems aufrechtzuerhalten. Die Abdeckungen halten auch Staub und Schmutz vom System fern und helfen, die korrekte Kühlung und den Luftstrom innerhalb des Systems aufrechtzuerhalten. Installieren und Entfernen von Systemkomponenten für PowerEdge C6525... - Seite 53 Abbildung 25. Entfernen einer Erweiterungskarte aus Riser 1 Abbildung 26. Installieren des Erweiterungskarten-Abdeckblechs in Riser 1 Installieren und Entfernen von Systemkomponenten für PowerEdge C6525...
- Seite 54 Abbildung 27. Entfernen einer Erweiterungskarte aus Riser 2 Installieren und Entfernen von Systemkomponenten für PowerEdge C6525...
-
Seite 55: Installieren Einer Erweiterungskarte
2. Fassen Sie die Karte an den Rändern an und richten Sie sie auf den Steckplatz im Riser aus. 3. Schieben Sie die Karte ein, bis sie vollständig im Steckplatz eingesetzt ist. 4. Setzen Sie die Schraube, welche die Erweiterungskarte befestigt, wieder ein. Installieren und Entfernen von Systemkomponenten für PowerEdge C6525... - Seite 56 Abbildung 29. Entfernen des Erweiterungskarten-Abdeckblechs Abbildung 30. Installieren einer Erweiterungskarte in Riser 1 Installieren und Entfernen von Systemkomponenten für PowerEdge C6525...
- Seite 57 Abbildung 31. Entfernen des Erweiterungskarten-Abdeckblechs Installieren und Entfernen von Systemkomponenten für PowerEdge C6525...
-
Seite 58: Entfernen Der Riserkarte
5. Falls zutreffend, trennen Sie das Kabel von der Riser-Karte. Schritte 1. Entfernen Sie die Schrauben, mit denen die Riser-Karte am Erweiterungskarten-Riser befestigt ist, mithilfe eines Kreuzschlitzschraubendrehers (Nr. 2). 2. Entfernen Sie die Riser-Karte aus dem Erweiterungskarten-Riser. Installieren und Entfernen von Systemkomponenten für PowerEdge C6525... - Seite 59 Abbildung 33. Entfernen der Riser-Karte aus Riser 1 Abbildung 34. Entfernen der Riser-Karte aus Riser 2 Nächste Schritte Setzen Sie die Riser-Karte ein. Installieren und Entfernen von Systemkomponenten für PowerEdge C6525...
-
Seite 60: Einsetzen Der Riserkarte
1. Richten Sie die Riser-Karte auf die Schraubenbohrungen des Risers aus und setzen Sie sie ein. 2. Ziehen Sie mit einem Kreuzschlitzschraubendreher (Größe 2) die Schrauben zur Befestigung der Riser-Karte am Erweiterungskarten- Riser an. Abbildung 35. Installieren der Riser-Karte in Riser 1 Installieren und Entfernen von Systemkomponenten für PowerEdge C6525... -
Seite 61: M.2-Riser
1. Lösen Sie die Schraube zur Befestigung des Risers am Gehäuse mithilfe eines Kreuzschlitzschraubendrehers (Nr. 2). 2. Heben Sie den Riser an, um ihn aus dem Anschluss auf der Systemplatine zu lösen. 3. Trennen Sie das Datenkabel vom Riser. Installieren und Entfernen von Systemkomponenten für PowerEdge C6525... -
Seite 62: Installieren Des M.2-Risers
2. Richten Sie den M.2-Riser auf den Abstandshalter auf der Systemplatine aus und setzen Sie den Riser ein, bis die Karte fest im Steckplatz sitzt. 3. Ziehen Sie die Schrauben zur Befestigung des Risers am Gehäuse mithilfe eines Kreuzschlitzschraubendrehers (Nr. 2) an. Abbildung 38. Installieren des M.2-Risers Installieren und Entfernen von Systemkomponenten für PowerEdge C6525... -
Seite 63: M.2-Ssd-Modul
1. Befolgen Sie die in Sicherheitshinweise. aufgelisteten Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. ANMERKUNG: Das Verfahren zum Entfernen der BOSS-Karte ähnelt dem Verfahren zum Entfernen einer Erweiterungskarte. Installieren und Entfernen von Systemkomponenten für PowerEdge C6525... -
Seite 64: Verbindungsplatine Und Pcie-Kabel
Das Verfahren zum Entfernen des MB_B-Kabels erfolgt auf ähnliche Weise wie das Entfernen des MB-A-Kabels. 3. Falls zutreffend, trennen Sie das M.2-Riser-Datenkabel vom M.2-Riser. 4. Lösen Sie mit einem Kreuzschlitzschraubendreher (Nr. 2) die unverlierbaren Schrauben, mit denen die Verbindungsplatine am Gehäuse befestigt ist. Installieren und Entfernen von Systemkomponenten für PowerEdge C6525... -
Seite 65: Installieren Der Verbindungsplatine Und Des Pcie-Kabels
2. Richten Sie den Anschluss der Verbindungsplatine auf die Schraubenbohrungen am Gehäuse aus und ziehen Sie mithilfe eines Kreuzschlitzschraubendrehers (Nr. 2) die unverlierbaren Schrauben zur Befestigung des Kabelanschlusses der Verbindungsplatine am Gehäuse an. 3. Verbinden Sie die MB-Anschlüsse mit den Anschlüssen auf der Systemplatine. Installieren und Entfernen von Systemkomponenten für PowerEdge C6525... -
Seite 66: Prozessor Und Kühlkörper
Lösen Sie die unverlierbaren Schrauben 2 und 1 teilweise (etwa 3 Umdrehungen). c) Lösen Sie die unverlierbaren Schrauben 4 und 3 vollständig. d) Lösen Sie die unverlierbaren Schrauben 2 und 1 vollständig. 2. Heben Sie den Kühlkörper vom System ab. Installieren und Entfernen von Systemkomponenten für PowerEdge C6525... -
Seite 67: Entfernen Des Prozessors
Entfernen Sie das Kühlgehäuse. Entfernen Sie den Kühlkörper. Schritte 1. Lösen Sie mit einem Torx-T20-Schraubendreher die Schrauben, um die Kraftplatte zu lösen. Die Schrauben werden in der Reihenfolge 3, 2 und 1 gelöst. Installieren und Entfernen von Systemkomponenten für PowerEdge C6525... - Seite 68 3. Ziehen Sie den Prozessorträger an der blauen Halterung aus dem Rahmen. VORSICHT: Die Kontaktstifte des Prozessorsockels sind empfindlich und können dauerhaft beschädigt werden. Achten Sie darauf, die Stifte im Prozessorsockel nicht zu verbiegen, während Sie den Prozessor handhaben. Installieren und Entfernen von Systemkomponenten für PowerEdge C6525...
-
Seite 69: Einbauen Des Prozessors
Die Spritze für die Wärmeleitpaste ist zum einmaligen Gebrauch bestimmt nur. Entsorgen Sie die Spritze nach ihrer Verwendung. Schritte 1. Halten Sie die blaue Halterung des Prozessorfachs fest und schieben Sie das Fach in den Schienenrahmen des Prozessorsockels ein, bis es einrastet. Installieren und Entfernen von Systemkomponenten für PowerEdge C6525... - Seite 70 Schrauben vollständig eingedreht sind, wird der Sockel aktiviert. Die drei Schrauben werden mit einem Drehmoment von 12,0 ± 1,0 lbf- in angezogen. ANMERKUNG: Drücken Sie die Kraftplatte beim Anziehen der Schrauben nach unten, um zu vermeiden, dass die Prozessorabdeckung aus dem Prozessorsockel kippt. Installieren und Entfernen von Systemkomponenten für PowerEdge C6525...
-
Seite 71: Einsetzen Des Kühlkörpers
Wenn zu viel Wärmeleitpaste aufgetragen wird, kann die überschüssige Wärmeleitpaste in Kontakt mit dem Prozessorsockel kommen und diesen verunreinigen. ANMERKUNG: Die Spritze für die Wärmeleitpaste ist nur für die einmalige Verwendung bestimmt. Entsorgen Sie die Spritze nach ihrer Verwendung. Installieren und Entfernen von Systemkomponenten für PowerEdge C6525... - Seite 72 Abbildung 51. Einsetzen des Kühlkörpers 5. Ziehen Sie nun die erste Schraube fest. Nächste Schritte Installieren Sie das Kühlgehäuse. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Installieren und Entfernen von Systemkomponenten für PowerEdge C6525...
-
Seite 73: Ocp-Karten
1. Schieben Sie die OCP-Karte ein und drücken Sie sie nach unten, bis sie fest mit dem Anschluss auf der Systemplatine verbunden ist. ANMERKUNG: Heben Sie den Rückhalteriegel der OCP-Karte an, wenn er sich in der verriegelten Position befindet. Installieren und Entfernen von Systemkomponenten für PowerEdge C6525... -
Seite 74: Entfernen Einer Ocp-Karte
Installieren Sie über leeren Erweiterungssteckplätzen Erweiterungskarten-Abdeckbleche, um die FCC (Federal Communications Commission)-Zertifizierung des Systems aufrechtzuerhalten. Die Abdeckungen halten auch Staub und Schmutz vom System fern und helfen, die korrekte Kühlung und den Luftstrom innerhalb des Systems aufrechtzuerhalten. Installieren und Entfernen von Systemkomponenten für PowerEdge C6525... -
Seite 75: Installieren Des Ocp-Kartenplatzhalters
2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen Sie den Erweiterungskarten-Riser Entfernen Sie den Erweiterungskarten-Riser Schritte Setzen Sie den OCP-Platzhalter korrekt ausgerichtet ein, bis er fest sitzt. Installieren und Entfernen von Systemkomponenten für PowerEdge C6525... -
Seite 76: Systembatterie
Stellen Sie zur Vermeidung von Schäden an der Batteriehalteklammer sicher, dass Sie die Batteriehalteklammer nicht verbiegen, während Sie eine Batterie installieren oder entfernen. 2. Ziehen Sie die Batterie aus dem Batteriehalter. ANMERKUNG: Stellen Sie sicher, dass die „+“-Seite der Batterie auf die Batteriehalteklammer zeigt. Installieren und Entfernen von Systemkomponenten für PowerEdge C6525... - Seite 77 Bauen Sie das System in das Gehäuse nach einer Stunde wieder ein. f. Rufen Sie das System-Setup auf. Wenn Datum und Uhrzeit immer noch falsch sind, lesen Sie den Abschnitt Wie Sie Hilfe bekommen. Installieren und Entfernen von Systemkomponenten für PowerEdge C6525...
-
Seite 78: Systemplatine
3. Schieben Sie die Systemplatine zur Vorderseite des Gehäuses, um die Ports aus den Steckplätzen am Gehäuse zu lösen. 4. Fassen Sie die Systemplatine an den Rändern und heben Sie sie aus dem Gehäuse heraus. Installieren und Entfernen von Systemkomponenten für PowerEdge C6525... -
Seite 79: Einsetzen Der Systemplatine
1. Halten Sie die Systemplatine an den Rändern und setzen Sie sie schräg ein, um Sie im Gehäuse zu installieren. 2. Schieben Sie die Systemplatine zur Rückseite des Gehäuses, bis die Ports in den Steckplätzen am Gehäuse einrasten. Installieren und Entfernen von Systemkomponenten für PowerEdge C6525... - Seite 80 Aktualisieren Sie die BIOS- und iDRAC-Versionen. d. Aktivieren Sie erneut das Trusted Platform Module (TPM). Weitere Informationen finden Sie im Abschnitt Upgrade des Trusted Platform Module. 6. Importieren Sie Ihre neue oder vorhandene Lizenz für iDRAC Enterprise. Installieren und Entfernen von Systemkomponenten für PowerEdge C6525...
-
Seite 81: Wiederherstellung Des Systems Mithilfe Der Easy-Restore-Funktion
Stellen Sie sicher, dass das BIOS so konfiguriert ist, dass der UEFI-Boot-Modus aktiviert ist. Info über diese Aufgabe VORSICHT: Sobald das TPM-Plug-in-Modul eingesetzt ist, ist es kryptografisch an diese bestimmte Systemplatine gebunden. Wenn Sie versuchen, ein installiertes TPM-Steckmodul zu entfernen, wird die kryptografische Bindung Installieren und Entfernen von Systemkomponenten für PowerEdge C6525... -
Seite 82: Installieren Des Tpm-Moduls
1. Drücken Sie beim Start des System F2, um das System-Setup aufzurufen. 2. Klicken Sie im Bildschirm System-Setup-Hauptmenü auf System-BIOS > Systemsicherheitseinstellungen. 3. Wählen Sie in der Option TPM-Sicherheit Eingeschaltet mit Vorstart-Messungen aus. 4. Wählen Sie in der Option TPM-Befehl Aktivieren. Installieren und Entfernen von Systemkomponenten für PowerEdge C6525... -
Seite 83: Initialisieren Des Tpm 2.0 Für Benutzer
2. Klicken Sie im Bildschirm System-Setup-Hauptmenü auf System-BIOS > Systemsicherheitseinstellungen. 3. Wählen Sie unter der Option TPM Security (TPM-Befehl) On (Ein) aus. 4. Speichern Sie die Einstellungen. 5. Starten Sie das System neu. Installieren und Entfernen von Systemkomponenten für PowerEdge C6525... -
Seite 84: Jumper Und Anschlüsse Für Poweredge C6525
Jumper und Anschlüsse für PowerEdge C6525 In diesem Thema finden Sie einige grundlegende und spezielle Informationen zu Jumpern und Switches. Außerdem werden die Anschlüsse auf den verschiedenen Platinender Platine im System beschrieben. Mit den Jumpern auf der Systemplatine können das System deaktiviert und Kennwörter zurückgesetzt werden. -
Seite 85: Jumper-Einstellungen Auf Der Systemplatine
Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise. Schritte 1. Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus und trennen Sie das System vom Stromnetz. Jumper und Anschlüsse für PowerEdge C6525... - Seite 86 9. Bringen Sie die Systemabdeckung wieder an. 10. Schließen Sie das System wieder an das Stromnetz an und schalten Sie das System sowie alle angeschlossenen Peripheriegeräte ein. 11. Legen Sie ein neues System- und/oder Administratorkennwort fest. Jumper und Anschlüsse für PowerEdge C6525...
-
Seite 87: Technische Daten
Ports und Anschlüsse - Technische Daten • Speicherspezifikationen • Grafik – Technische Daten • Umgebungsbedingungen Abmessungen des Schlittens Abbildung 63. Abmessungen des Schlittens Tabelle 41. Abmessungen des PowerEdge C6525-Schlittens 174,4 mm (6,86 Zoll) 40,1 mm (1,58 Zoll) 570,34 mm (22,45 Zoll) Technische Daten... -
Seite 88: Gehäusegewicht
System ohne Rückwandplatine 35,15 kg (77,49 lb) Technische Daten des Prozessors Der PowerEdge C6525-Schlitten unterstützt bis zu zwei Prozessoren in jedem der vier unabhängigen Schlitten. Jeder Prozessor unterstützt bis zu 64 Cores. Tabelle 43. Technische Daten des Prozessors Unterstützter Prozessor Anzahl der unterstützten Prozessoren... -
Seite 89: Pcie-Steckplatzpriorität
256 GB polig RDIMM Zweifach 32 GB 32 GB 256 GB 64 GB 512 GB 64 GB 64 GB 512 GB 128 GB 1.024 GB Technische Daten der Festplatten Der PowerEdge C6525-Schlitten unterstützt SAS- und SATA-Festplattenlaufwerke sowie Solid-State-Laufwerke (SSDs). Technische Daten... -
Seite 90: Ports Und Anschlüsse - Technische Daten
Der PowerEdge C6525-Schlitten unterstützt einen 10/100/1000-Mbps-NIC-Port (Network Interface Controller-Port) auf der Rückseite des Schlittens. Technische Daten des iDRAC9-Ports Der PowerEdge C6525-Schlitten unterstützt einen iDRAC9 Direct-Port, der sich auf der Rückseite des Systems befindet. Speicherspezifikationen Der PowerEdge C6525-Schlitten unterstützt RAID-Optionen mit M.2-SATA-Laufwerken. -
Seite 91: Grafik - Technische Daten
Produkts. Dieses finden Sie bei den Handbüchern und Dokumenten auf www.dell.com/poweredgemanuals. Technische Daten für Standardbetriebstemperatur ANMERKUNG: 1. Not availabe (Nicht verfügbar): zeigt an, dass die Konfiguration von Dell EMC nicht angeboten wird. 2. Not supported (Nicht unterstützt): zeigt an, dass die Konfiguration thermisch nicht unterstützt wird. ANMERKUNG: Alle Komponenten, einschließlich der DIMMs, Kommunikationskarten, M.2-SATA- und PERC-Karten,... - Seite 92 ANMERKUNG: Bei einigen Konfigurationen ist eine niedrigere Umgebungstemperatur erforderlich. Weitere Informationen finden Sie in den folgenden Tabellen. Tabelle 51. Maximale Temperatur bei kontinuierlichem Betrieb für Konfigurationen mit zwei Prozessoren und 2,5-Zoll- Direct- / 2,5-Zoll-NVMe-Laufwerken – Luftkühlung Kerne 24 x Laufwer 16 x Laufwerk 8 x Laufwerk 4 x Laufwerk...
- Seite 93 Kerne 24 x Laufwer 16 x Laufwerk 8 x Laufwerk 4 x Laufwerk Kein BP 7352 7302 7262 Tabelle 54. Maximale Temperatur bei kontinuierlichem Betrieb für Konfigurationen mit zwei Prozessoren und 3,5-Zoll- Direct-Laufwerken – Flüssigkeitskühlung Kerne 12 x Laufwerke 8 x Laufwerke 4 x Laufwerke 7742 7702...
-
Seite 94: Erweiterte Betriebstemperatur - Technische Daten
Kerne 12 x Laufwerke 8 x Laufwerke 4 x Laufwerke 7302 7262 Erweiterte Betriebstemperatur – Technische Daten Tabelle 57. Erweiterte Betriebstemperatur Erweiterte Betriebstemperatur Zulässiger Betrieb Temperaturbereiche (für Höhen 5 bis 45 °C (41 bis 113 °F) ohne direkte Sonneneinstrahlung auf die Plattform <... -
Seite 95: Relative Luftfeuchtigkeit - Technische Daten
Tabelle 59. Gasförmige Verschmutzung – Technische Daten Gasförmige Technische Daten Verschmutzung Kupfer-Kupon-Korrosionsrate < 300 Å/Monat pro Klasse G1 gemäß ANSI/ISA71.04-2013. Silber-Kupon-Korrosionsrate < 200 Å/Monat pro Klasse G1 gemäß ANSI/ISA71.04-2013. ANMERKUNG: Maximale korrosive Luftverschmutzungsklasse, gemessen bei ≤50 % relativer Luftfeuchtigkeit. Relative Luftfeuchtigkeit – Technische Daten Tabelle 60. -
Seite 96: Herabstufung Der Betriebstemperatur - Technische Daten
Maximale Höhe über NN Zulässiger Betrieb Maximale Höhe bei Nichtbetrieb 12.000 m (39.370 Fuß) Maximale Höhe bei Betrieb 3048 m (10.000 Fuß) Herabstufung der Betriebstemperatur - Technische Daten Herabstufung der Betriebstemperatur - Technische Daten Tabelle 64. Herabstufung der Betriebstemperatur - Technische Daten Herabstufung der Technische Daten Betriebstemperatur... -
Seite 97: Verwenden Der Systemdiagnose
Verwenden der Systemdiagnose Führen Sie bei Störungen im System die Systemdiagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Systemdiagnose ist es, die Hardware des Systems ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. Wenn Sie ein Problem nicht selbst beheben können, können Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des Problems verwenden. -
Seite 98: Bedienelemente Der Systemdiagnose
Bedienelemente der Systemdiagnose Menü Beschreibung Konfiguration Zeigt die Konfigurations- und Statusinformationen für alle erkannten Geräte an. Results Zeigt die Ergebnisse aller durchgeführten Tests an. (Ergebnisse) Systemzustand Liefert eine aktuelle Übersicht über die Systemleistung. Ereignisprotokoll Zeigt ein Protokoll der Ergebnisse aller Tests, die auf dem System durchgeführt wurden, und die dazugehörigen Zeitstempel an. -
Seite 99: Wie Sie Hilfe Bekommen
Zugriff auf Systeminformationen mithilfe von QRL Sie können den Quick Resource Locator (QRL) auf dem Informationsschild auf der Rückseite des C6525-Systems verwenden, um auf die Informationen zum Dell EMC PowerEdge C6525-System zuzugreifen. Voraussetzungen Stellen Sie sicher, dass der QR-Code-Scanner auf Ihrem Smartphone oder Tablet installiert ist. -
Seite 100: Quick Resource Locator (Qrl) Für Das Poweredge C6525-System
Support von Dell EMC. • Automatisierte Erfassung von Diagnosedaten: SupportAssist erfasst automatisch Daten zum Systemstatus von Ihren Geräten und übermittelt diese sicher an Dell EMC. Diese Informationen werden von dem technischen Support von Dell EMC zur Behebung des Problems verwendet. •... -
Seite 101: Dokumentationsangebot
So zeigen Sie das Dokument an, dass in der Tabelle der Dokumentationsressourcen aufgeführt ist: • Über die Dell EMC Support-Website: 1. Klicken Sie auf den Dokumentations-Link in der Spalte „Location“ (Standort) der Tabelle. 2. Klicken Sie auf das benötigte Produkt oder die Produktversion. - Seite 102 Benutzerhandbuch Dell OpenManage Essentials User’s Guide. Weitere Informationen über das Installieren und www.dell.com/ServiceabilityTools Verwenden von Dell SupportAssist finden Sie im zugehörigen Benutzerhandbuch zu Dell EMC SupportAssist Enterprise. Weitere Informationen über Partnerprogramme Www.dell.com/openmanagemanuals von Enterprise Systems Management siehe Dokumente zu OpenManage Connections Enterprise Systems Management.
