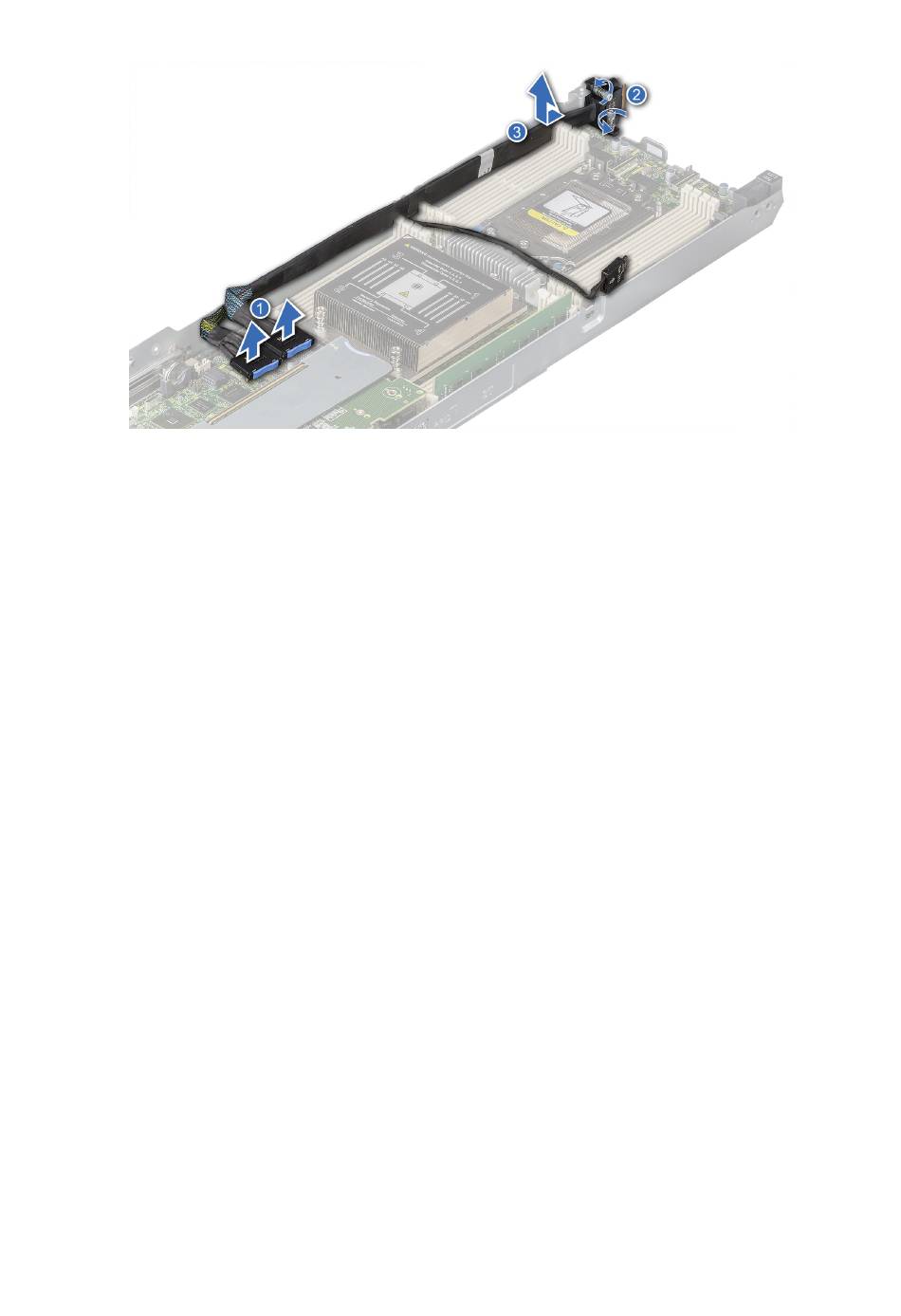

Abbildung 42. Entfernen der Verbindungsplatine und des SATA-Kabels
5. Wenn Sie den Anschluss der Verbindungsplatine lösen möchten, heben und drücken Sie das MB-Kabel in Richtung der Vorderseite des
Schlittens.
6. Entfernen Sie das MB-Kabel vom Schlitten.
Nächste Schritte
1. Installieren Sie die Verbindungsplatine und das

Installieren der Verbindungsplatine und des PCIe-Kabels

Voraussetzungen
1. Befolgen Sie die in Sicherheitshinweise. aufgelisteten Sicherheitshinweise.
2. Befolgen Sie die Anweisungen unter
Schritte
1. Verlegen Sie das MB-Kabel entlang der Gehäusewand.
2. Richten Sie den Anschluss der Verbindungsplatine auf die Schraubenbohrungen am Gehäuse aus und ziehen Sie mithilfe eines
Kreuzschlitzschraubendrehers (Nr. 2) die unverlierbaren Schrauben zur Befestigung des Kabelanschlusses der Verbindungsplatine am
Gehäuse an.
3. Verbinden Sie die MB-Anschlüsse mit den Anschlüssen auf der Systemplatine.
PCIe-Kabel.
Vor der Arbeit an Komponenten im Inneren Ihres Systems.
