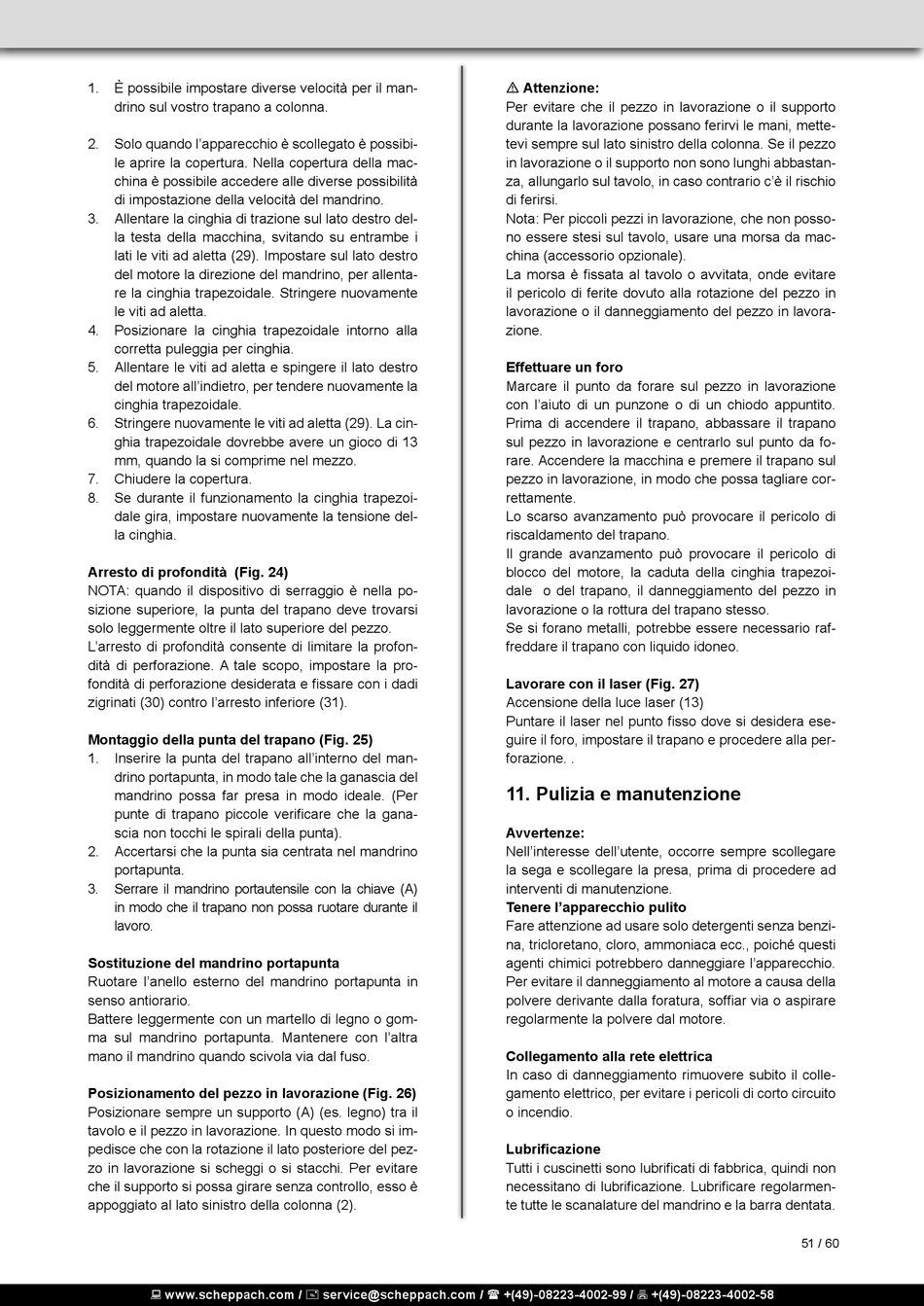

1. È possibile impostare diverse velocità per il man-
drino sul vostro trapano a colonna.
2. Solo quando l'apparecchio è scollegato è possibi-
le aprire la copertura. Nella copertura della mac-
china è possibile accedere alle diverse possibilità
di impostazione della velocità del mandrino.
3. Allentare la cinghia di trazione sul lato destro del-
la testa della macchina, svitando su entrambe i
lati le viti ad aletta (29). Impostare sul lato destro
del motore la direzione del mandrino, per allenta-
re la cinghia trapezoidale. Stringere nuovamente
le viti ad aletta.
4. Posizionare la cinghia trapezoidale intorno alla
corretta puleggia per cinghia.
5. Allentare le viti ad aletta e spingere il lato destro
del motore all'indietro, per tendere nuovamente la
cinghia trapezoidale.
6. Stringere nuovamente le viti ad aletta (29). La cin-
ghia trapezoidale dovrebbe avere un gioco di 13
mm, quando la si comprime nel mezzo.
7. Chiudere la copertura.
8. Se durante il funzionamento la cinghia trapezoi-
dale gira, impostare nuovamente la tensione del-
la cinghia.
Arresto di profondità (Fig. 24)
NOTA: quando il dispositivo di serraggio è nella po-
sizione superiore, la punta del trapano deve trovarsi
solo leggermente oltre il lato superiore del pezzo.
L'arresto di profondità consente di limitare la profon-
dità di perforazione. A tale scopo, impostare la pro-
fondità di perforazione desiderata e fissare con i dadi
zigrinati (30) contro l'arresto inferiore (31).
Montaggio della punta del trapano (Fig. 25)
1. Inserire la punta del trapano all'interno del man-
drino portapunta, in modo tale che la ganascia del
mandrino possa far presa in modo ideale. (Per
punte di trapano piccole verificare che la gana-
scia non tocchi le spirali della punta).
2. Accertarsi che la punta sia centrata nel mandrino
portapunta.
3. Serrare il mandrino portautensile con la chiave (A)
in modo che il trapano non possa ruotare durante il
lavoro.
Sostituzione del mandrino portapunta
Ruotare l'anello esterno del mandrino portapunta in
senso antiorario.
Battere leggermente con un martello di legno o gom-
ma sul mandrino portapunta. Mantenere con l'altra
mano il mandrino quando scivola via dal fuso.
Posizionamento del pezzo in lavorazione (Fig. 26)
Posizionare sempre un supporto (A) (es. legno) tra il
tavolo e il pezzo in lavorazione. In questo modo si im-
pedisce che con la rotazione il lato posteriore del pez-
zo in lavorazione si scheggi o si stacchi. Per evitare
che il supporto si possa girare senza controllo, esso è
appoggiato al lato sinistro della colonna (2).
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
m Attenzione:
Per evitare che il pezzo in lavorazione o il supporto
durante la lavorazione possano ferirvi le mani, mette-
tevi sempre sul lato sinistro della colonna. Se il pezzo
in lavorazione o il supporto non sono lunghi abbastan-
za, allungarlo sul tavolo, in caso contrario c'è il rischio
di ferirsi.
Nota: Per piccoli pezzi in lavorazione, che non posso-
no essere stesi sul tavolo, usare una morsa da mac-
china (accessorio opzionale).
La morsa è fissata al tavolo o avvitata, onde evitare
il pericolo di ferite dovuto alla rotazione del pezzo in
lavorazione o il danneggiamento del pezzo in lavora-
zione.
Effettuare un foro
Marcare il punto da forare sul pezzo in lavorazione
con l'aiuto di un punzone o di un chiodo appuntito.
Prima di accendere il trapano, abbassare il trapano
sul pezzo in lavorazione e centrarlo sul punto da fo-
rare. Accendere la macchina e premere il trapano sul
pezzo in lavorazione, in modo che possa tagliare cor-
rettamente.
Lo scarso avanzamento può provocare il pericolo di
riscaldamento del trapano.
Il grande avanzamento può provocare il pericolo di
blocco del motore, la caduta della cinghia trapezoi-
dale o del trapano, il danneggiamento del pezzo in
lavorazione o la rottura del trapano stesso.
Se si forano metalli, potrebbe essere necessario raf-
freddare il trapano con liquido idoneo.
Lavorare con il laser (Fig. 27)
Accensione della luce laser (13)
Puntare il laser nel punto fisso dove si desidera ese-
guire il foro, impostare il trapano e procedere alla per-
forazione. .

11. Pulizia e manutenzione

Avvertenze:
Nell'interesse dell'utente, occorre sempre scollegare
la sega e scollegare la presa, prima di procedere ad
interventi di manutenzione.
Tenere l'apparecchio pulito
Fare attenzione ad usare solo detergenti senza benzi-
na, tricloretano, cloro, ammoniaca ecc., poiché questi
agenti chimici potrebbero danneggiare l'apparecchio.
Per evitare il danneggiamento al motore a causa della
polvere derivante dalla foratura, soffiar via o aspirare
regolarmente la polvere dal motore.
Collegamento alla rete elettrica
In caso di danneggiamento rimuovere subito il colle-
gamento elettrico, per evitare i pericoli di corto circuito
o incendio.
Lubrificazione
Tutti i cuscinetti sono lubrificati di fabbrica, quindi non
necessitano di lubrificazione. Lubrificare regolarmen-
te tutte le scanalature del mandrino e la barra dentata.
