• Restrisiken können minimiert werden, wenn die „Si-
cherheitshinweise" und die „Bestimmungsgemäße
Verwendung", sowie die Bedienungsanweisung ins-
gesamt beachtet werden.
Bewahren Sie die Sicherheitshinweise gut auf.

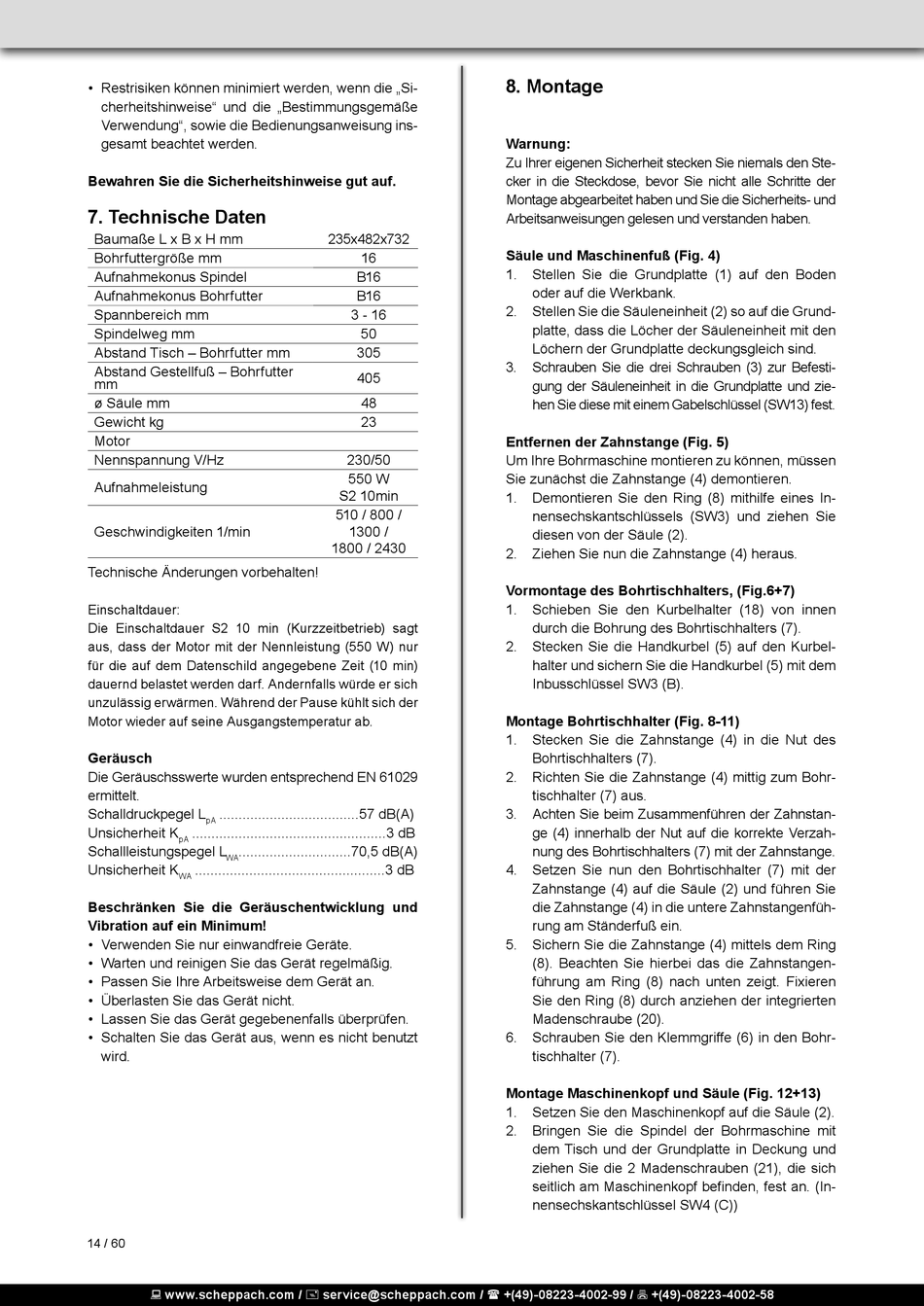

7. Technische Daten

Baumaße L x B x H mm
Bohrfuttergröße mm
Aufnahmekonus Spindel
Aufnahmekonus Bohrfutter
Spannbereich mm
Spindelweg mm
Abstand Tisch – Bohrfutter mm
Abstand Gestellfuß – Bohrfutter
mm
ø Säule mm
Gewicht kg
Motor
Nennspannung V/Hz
Aufnahmeleistung
Geschwindigkeiten 1/min
Technische Änderungen vorbehalten!
Einschaltdauer:
Die Einschaltdauer S2 10 min (Kurzzeitbetrieb) sagt
aus, dass der Motor mit der Nennleistung (550 W) nur
für die auf dem Datenschild angegebene Zeit (10 min)
dauernd belastet werden darf. Andernfalls würde er sich
unzulässig erwärmen. Während der Pause kühlt sich der
Motor wieder auf seine Ausgangstemperatur ab.
Geräusch
Die Geräuschsswerte wurden entsprechend EN 61029
ermittelt.
Schalldruckpegel L
....................................57 dB(A)
pA
Unsicherheit K
..................................................3 dB
pA
Schallleistungspegel L
.............................70,5 dB(A)
WA
Unsicherheit K
.................................................3 dB
WA
Beschränken Sie die Geräuschentwicklung und
Vibration auf ein Minimum!
• Verwenden Sie nur einwandfreie Geräte.
• Warten und reinigen Sie das Gerät regelmäßig.
• Passen Sie Ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
• Schalten Sie das Gerät aus, wenn es nicht benutzt
wird.
14 / 60
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
235x482x732
16
B16
B16
3 - 16
50
305
405
48
23
230/50
550 W
S2 10min
510 / 800 /
1300 /
1800 / 2430

8. Montage

Warnung:
Zu Ihrer eigenen Sicherheit stecken Sie niemals den Ste-
cker in die Steckdose, bevor Sie nicht alle Schritte der
Montage abgearbeitet haben und Sie die Sicherheits- und
Arbeitsanweisungen gelesen und verstanden haben.
Säule und Maschinenfuß (Fig. 4)
1.
Stellen Sie die Grundplatte (1) auf den Boden
oder auf die Werkbank.
2.
Stellen Sie die Säuleneinheit (2) so auf die Grund-
platte, dass die Löcher der Säuleneinheit mit den
Löchern der Grundplatte deckungsgleich sind.
3.
Schrauben Sie die drei Schrauben (3) zur Befesti-
gung der Säuleneinheit in die Grundplatte und zie-
hen Sie diese mit einem Gabelschlüssel (SW13) fest.
Entfernen der Zahnstange (Fig. 5)
Um Ihre Bohrmaschine montieren zu können, müssen
Sie zunächst die Zahnstange (4) demontieren.
1.
Demontieren Sie den Ring (8) mithilfe eines In-
nensechskantschlüssels (SW3) und ziehen Sie
diesen von der Säule (2).
2.
Ziehen Sie nun die Zahnstange (4) heraus.
Vormontage des Bohrtischhalters, (Fig.6+7)
1.
Schieben Sie den Kurbelhalter (18) von innen
durch die Bohrung des Bohrtischhalters (7).
2.
Stecken Sie die Handkurbel (5) auf den Kurbel-
halter und sichern Sie die Handkurbel (5) mit dem
Inbusschlüssel SW3 (B).
Montage Bohrtischhalter (Fig. 8-11)
1.
Stecken Sie die Zahnstange (4) in die Nut des
Bohrtischhalters (7).
2.
Richten Sie die Zahnstange (4) mittig zum Bohr-
tischhalter (7) aus.
3.
Achten Sie beim Zusammenführen der Zahnstan-
ge (4) innerhalb der Nut auf die korrekte Verzah-
nung des Bohrtischhalters (7) mit der Zahnstange.
4.
Setzen Sie nun den Bohrtischhalter (7) mit der
Zahnstange (4) auf die Säule (2) und führen Sie
die Zahnstange (4) in die untere Zahnstangenfüh-
rung am Ständerfuß ein.
5.
Sichern Sie die Zahnstange (4) mittels dem Ring
(8). Beachten Sie hierbei das die Zahnstangen-
führung am Ring (8) nach unten zeigt. Fixieren
Sie den Ring (8) durch anziehen der integrierten
Madenschraube (20).
6.
Schrauben Sie den Klemmgriffe (6) in den Bohr-
tischhalter (7).
Montage Maschinenkopf und Säule (Fig. 12+13)
1.
Setzen Sie den Maschinenkopf auf die Säule (2).
2.
Bringen Sie die Spindel der Bohrmaschine mit
dem Tisch und der Grundplatte in Deckung und
ziehen Sie die 2 Madenschrauben (21), die sich
seitlich am Maschinenkopf befinden, fest an. (In-
nensechskantschlüssel SW4 (C))
