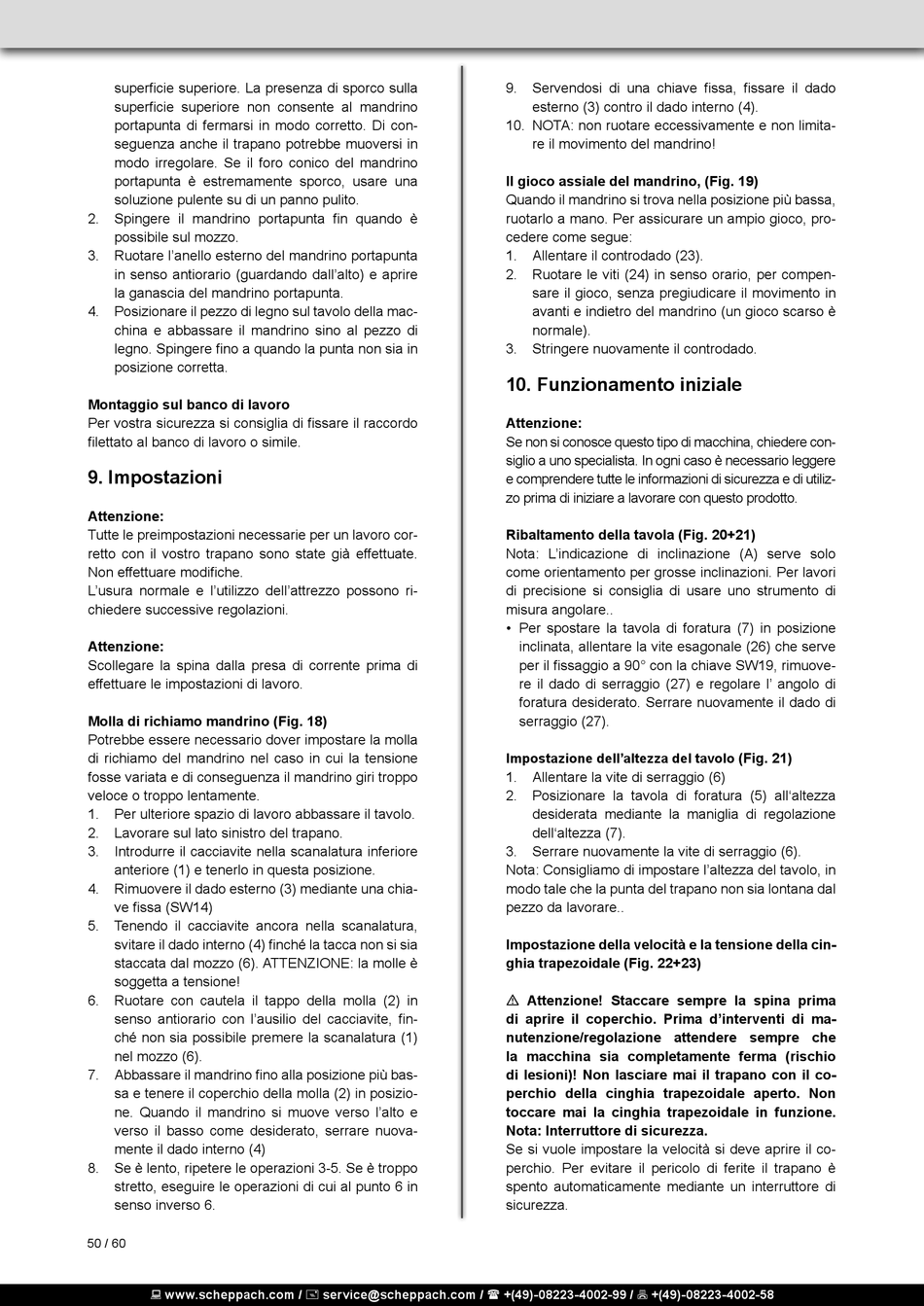

superficie superiore. La presenza di sporco sulla
superficie superiore non consente al mandrino
portapunta di fermarsi in modo corretto. Di con-
seguenza anche il trapano potrebbe muoversi in
modo irregolare. Se il foro conico del mandrino
portapunta è estremamente sporco, usare una
soluzione pulente su di un panno pulito.
2. Spingere il mandrino portapunta fin quando è
possibile sul mozzo.
3. Ruotare l'anello esterno del mandrino portapunta
in senso antiorario (guardando dall'alto) e aprire
la ganascia del mandrino portapunta.
4. Posizionare il pezzo di legno sul tavolo della mac-
china e abbassare il mandrino sino al pezzo di
legno. Spingere fino a quando la punta non sia in
posizione corretta.
Montaggio sul banco di lavoro
Per vostra sicurezza si consiglia di fissare il raccordo
filettato al banco di lavoro o simile.

9. Impostazioni

Attenzione:
Tutte le preimpostazioni necessarie per un lavoro cor-
retto con il vostro trapano sono state già effettuate.
Non effettuare modifiche.
L'usura normale e l'utilizzo dell'attrezzo possono ri-
chiedere successive regolazioni.
Attenzione:
Scollegare la spina dalla presa di corrente prima di
effettuare le impostazioni di lavoro.
Molla di richiamo mandrino (Fig. 18)
Potrebbe essere necessario dover impostare la molla
di richiamo del mandrino nel caso in cui la tensione
fosse variata e di conseguenza il mandrino giri troppo
veloce o troppo lentamente.
1. Per ulteriore spazio di lavoro abbassare il tavolo.
2. Lavorare sul lato sinistro del trapano.
3. Introdurre il cacciavite nella scanalatura inferiore
anteriore (1) e tenerlo in questa posizione.
4. Rimuovere il dado esterno (3) mediante una chia-
ve fissa (SW14)
5. Tenendo il cacciavite ancora nella scanalatura,
svitare il dado interno (4) finché la tacca non si sia
staccata dal mozzo (6). ATTENZIONE: la molle è
soggetta a tensione!
6. Ruotare con cautela il tappo della molla (2) in
senso antiorario con l'ausilio del cacciavite, fin-
ché non sia possibile premere la scanalatura (1)
nel mozzo (6).
7. Abbassare il mandrino fino alla posizione più bas-
sa e tenere il coperchio della molla (2) in posizio-
ne. Quando il mandrino si muove verso l'alto e
verso il basso come desiderato, serrare nuova-
mente il dado interno (4)
8. Se è lento, ripetere le operazioni 3-5. Se è troppo
stretto, eseguire le operazioni di cui al punto 6 in
senso inverso 6.
