15.6 Die Transportstütze entfernen (nur bei 14+16 HP)
REYQ8~20+REMQ5U7Y1B
VRV IV+ Wärmerückgewinnung
4P561154-1A – 2020.10
Zusatzrohre (mm)
Flüssigkeitsleitung
▪ Anschluss vorne
ID Øb
ID Øa
▪ Anschluss unten
ID Øb
ID Øa
Hochdruck/Niederdruck-Gasrohr
▪ Anschluss vorne
ID Øa
ID Øb
▪ Anschluss unten
ID Øa
OD Øb
(a) Nur in Kombination mit Mehrfach-Rohrverbindungssatz für die Außeneinheit.

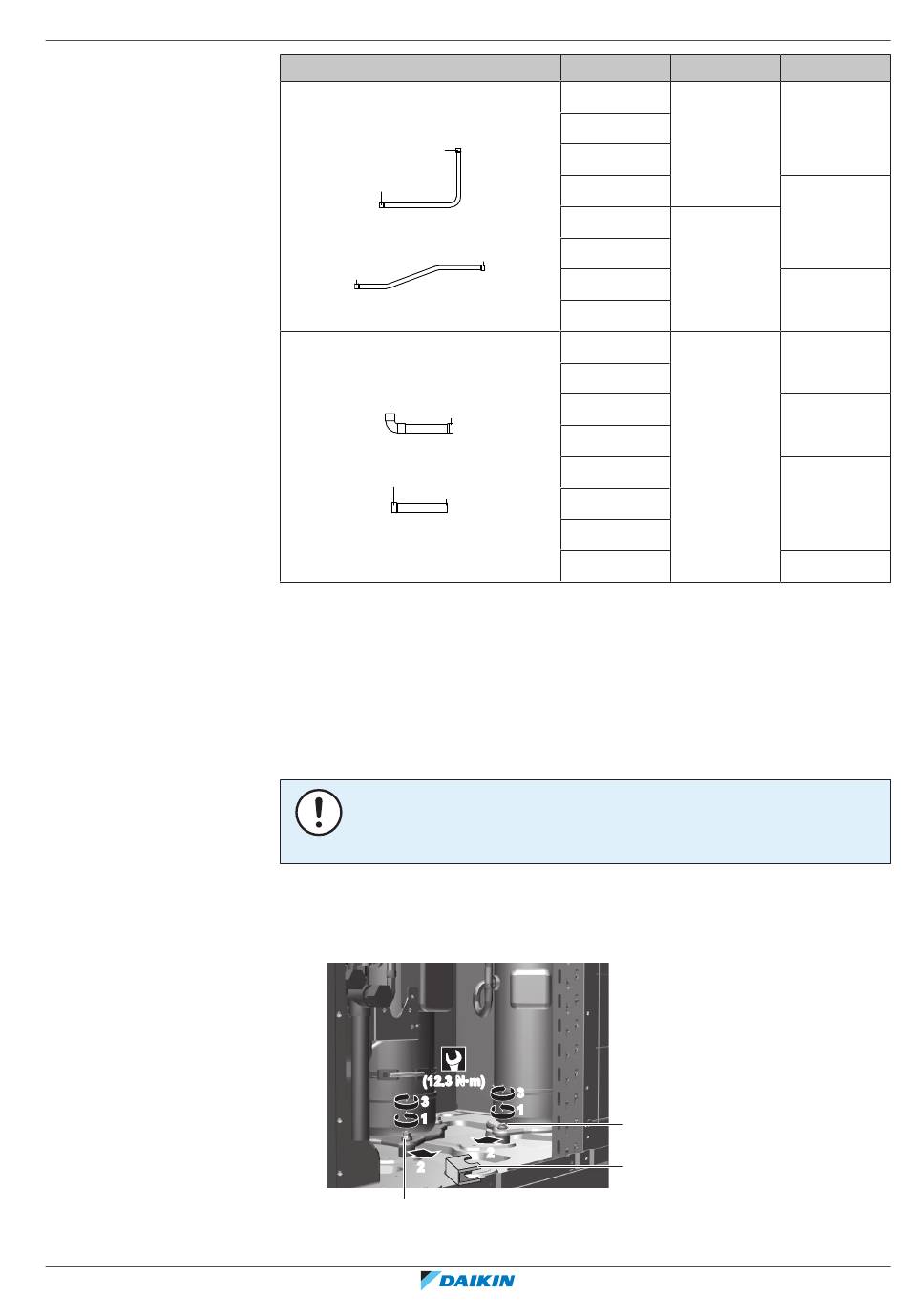

Die Transportstütze, die dem Schutz des Geräts während des Transports dient,
muss entfernt werden. Orientieren Sie sich dabei an der Abbildung und der
nachfolgenden Beschreibung.
HINWEIS
Wird die Einheit mit befestigter Transportstütze betrieben, können extreme
Vibration und Lärm erzeugt werden.
1 Den Befestigungsbolzen (a) leicht lösen.
2 Die Transportstütze (b) entfernen - siehe Abbildung unten.
3 Den Befestigungsbolzen (a) wieder festziehen.
(12.3 N·m)
3 3
1 1
2 2
(×2) (x2)
a
15
HP
5
8
10
12
14
16
18
20
5
8
10
12
14
16
18
20
3 3
1 1
a
2 2
b
Über die Verpackung
|
Øa Øb
9,5 9,5
12,7
12,7
15,9
19,1 15,9
19,1
22,2
28,6
Referenz für Installateure und Benutzer
