20.2.3 Auf die Elemente der bauseitigen Einstellungen zugreifen

REYQ8~20+REMQ5U7Y1B
VRV IV+ Wärmerückgewinnung
4P561154-1A – 2020.10

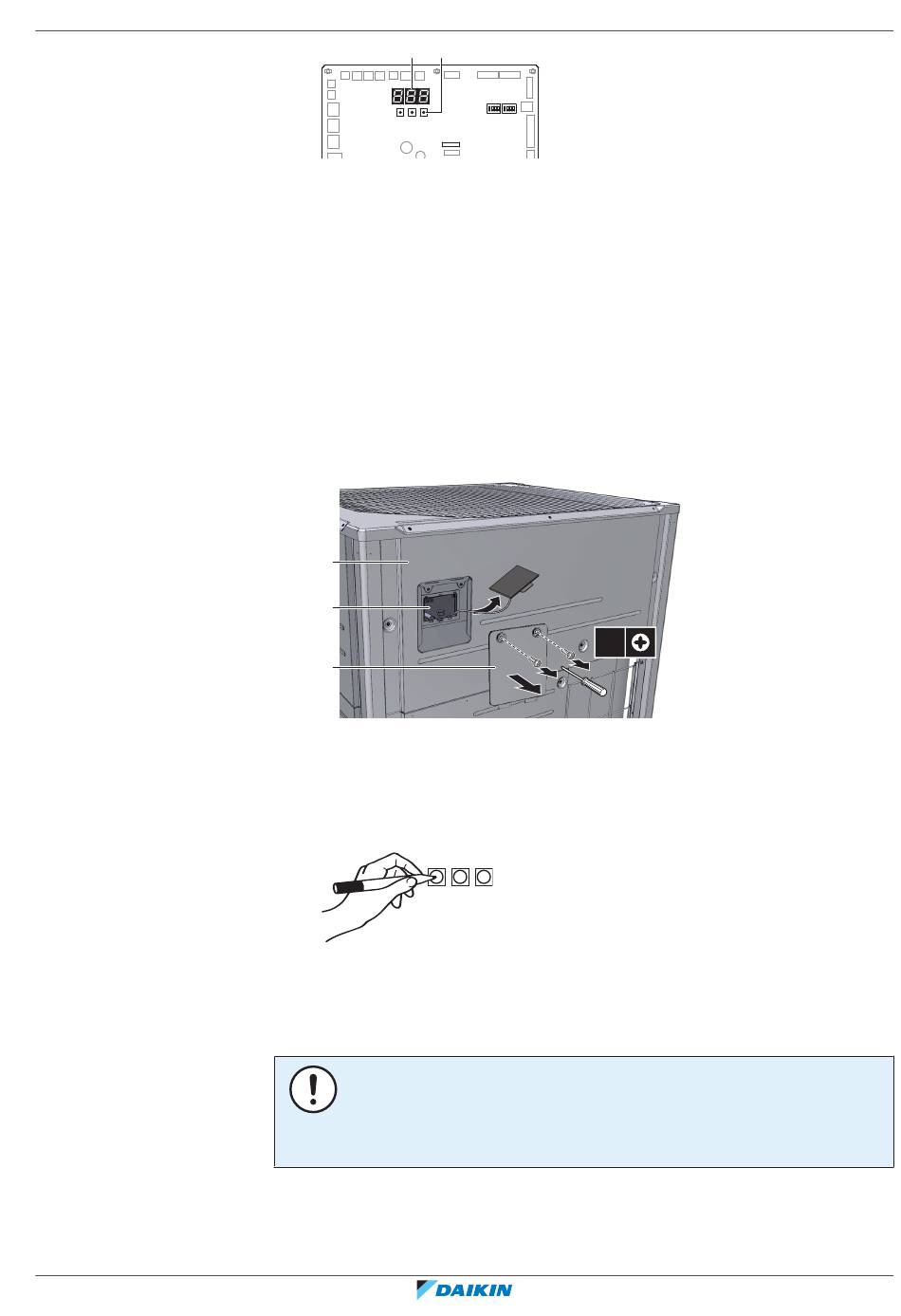

a b
BS1 BS2 BS3
BS1 MODUS: Änderung der eingestellten Betriebsart
BS2 GESETZT: Bei bauseitiger Einstellung
BS3 ANTWORT: Bei bauseitiger Einstellung
DS1, DS2 DIP-Schalter
a 7-Segment-Anzeige
b Drucktasten
Für den Zugriff auf die Drucktasten auf der Platine und zum Lesen der 7-Segment-
Anzeige ist es nicht erforderlich, den Elektroschaltkasten vollständig zu öffnen.
Für den Zugriff können Sie den vorderen Schaulochdeckel der Frontblende
entfernen (siehe Abbildung). Jetzt können Sie den Schaulochdeckel auf der
Frontblende des Elektroschaltkastens öffnen (siehe Abbildung). Sie sehen dann die
drei Drucktasten und die drei 7-Segment-Anzeigen und die Dip-Schalter.
a
b
c
a Frontplatte
b Hauptplatine mit 3 (drei) 7-Segment-Anzeigen und 3 Drucktasten
c Abdeckung der Wartungsöffnung des Elektroschaltkastens
Betätigen Sie die Schalter und Drucktasten mit einem isolierten Stab (wie zum
Beispiel einem Kugelschreiber mit eingefahrener Mine), um den Kontakt mit
stromführenden Teilen zu vermeiden.
Nach Fertigstellung den Schaulochdeckel des Elektroschaltkastens und den
Schaulochdeckel der Frontblende wieder schließen. Wenn die Einheit in Betrieb ist,
sollte die Frontblende der Einheit angebracht sein. Einstellungen können dann
immer noch durch die Schaulöcher vorgenommen werden.
HINWEIS
Achten Sie darauf, dass während der Arbeiten alle Außenblenden geschlossen sind,
außer der Wartungsöffnung des Elektroschaltkastens.
Bevor Sie den Strom einschalten, den Deckel des Elektroschaltkastens fest schließen.
DS1 DS2
X27A
2×
20 Konfiguration
|
Referenz für Installateure und Benutzer
131
