18 | Installation der Leitungen
18.2.3 System mit mehreren Außeneinheiten: Durchbruchöffnungen
18.2.4 Kältemittelleitung verlegen
Referenz für Installateure und Benutzer
90
HINWEIS
Stellen Sie nach dem Anschließen aller Rohrleitungen sicher, dass kein Gas austritt.
Überprüfen Sie die Leitungen mit Stickstoff auf Gaslecks.
Anschluss
Anschluss vorne
Anschluss unten

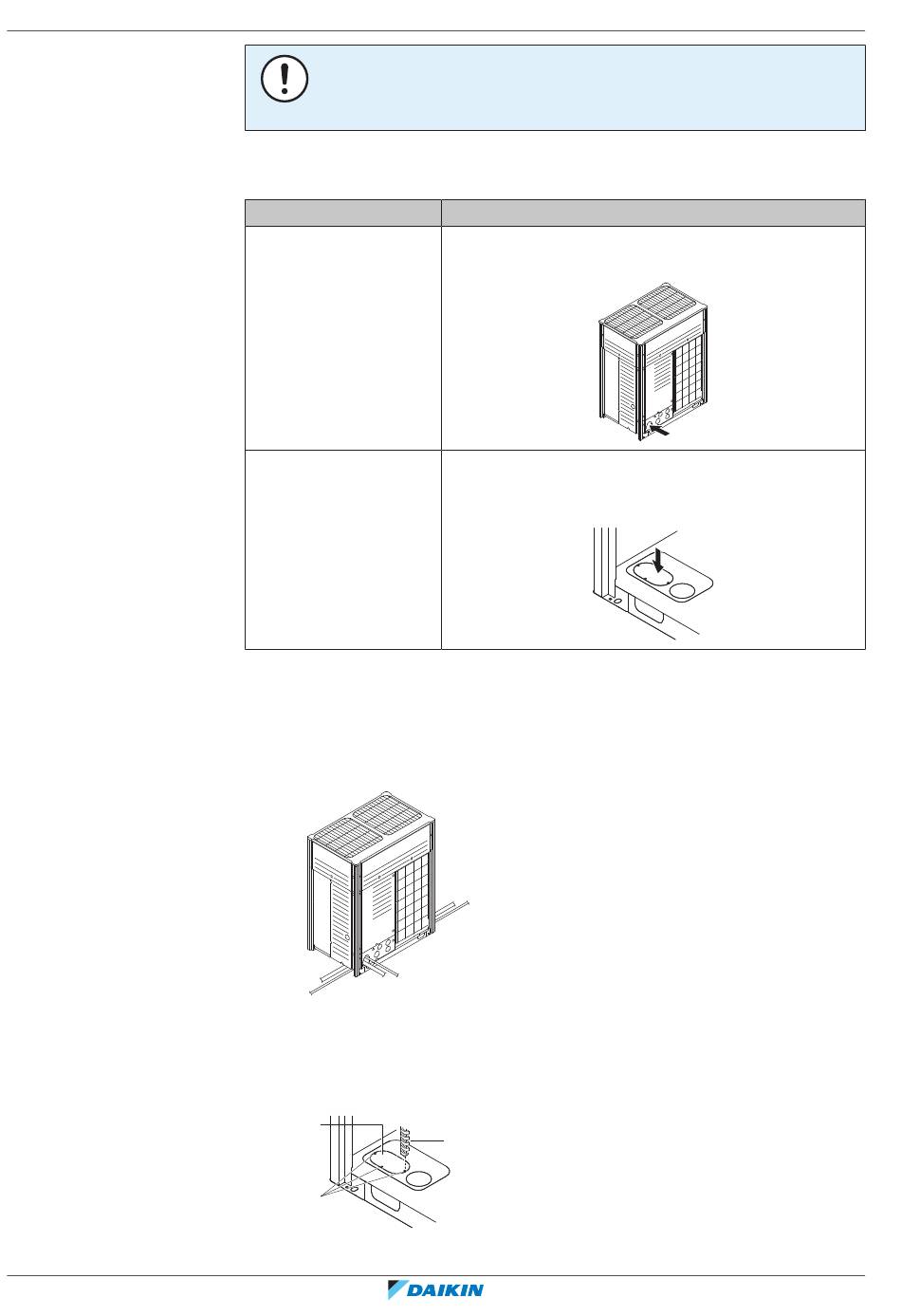

Die Installation der Kältemittelleitungen kann vorne oder an der Seite erfolgen
(unter Verwendung der Durchbruchöffnung unten), wie in nachfolgender
Abbildung zu sehen ist.
a b
a Anschluss auf der linken Seite
b Anschluss vorne
c Anschluss auf der rechten Seite
Bei Anschluss an der Seite muss die Durchbruchöffnung an der Bodenplatte frei
sein:
a
c
a Große Durchbruchöffnung
Beschreibung
Die Durchbruchöffungen auf der Frontblende
herausbrechen, um den Anschluss vorzunehmen.
Brechen Sie die Durchbruchöffnungen am unteren
Rahmen heraus und führen Sie die Rohrleitung unter
dem unteren Rahmen durch.
c
b
REYQ8~20+REMQ5U7Y1B
VRV IV+ Wärmerückgewinnung
4P561154-1A – 2020.10
