6

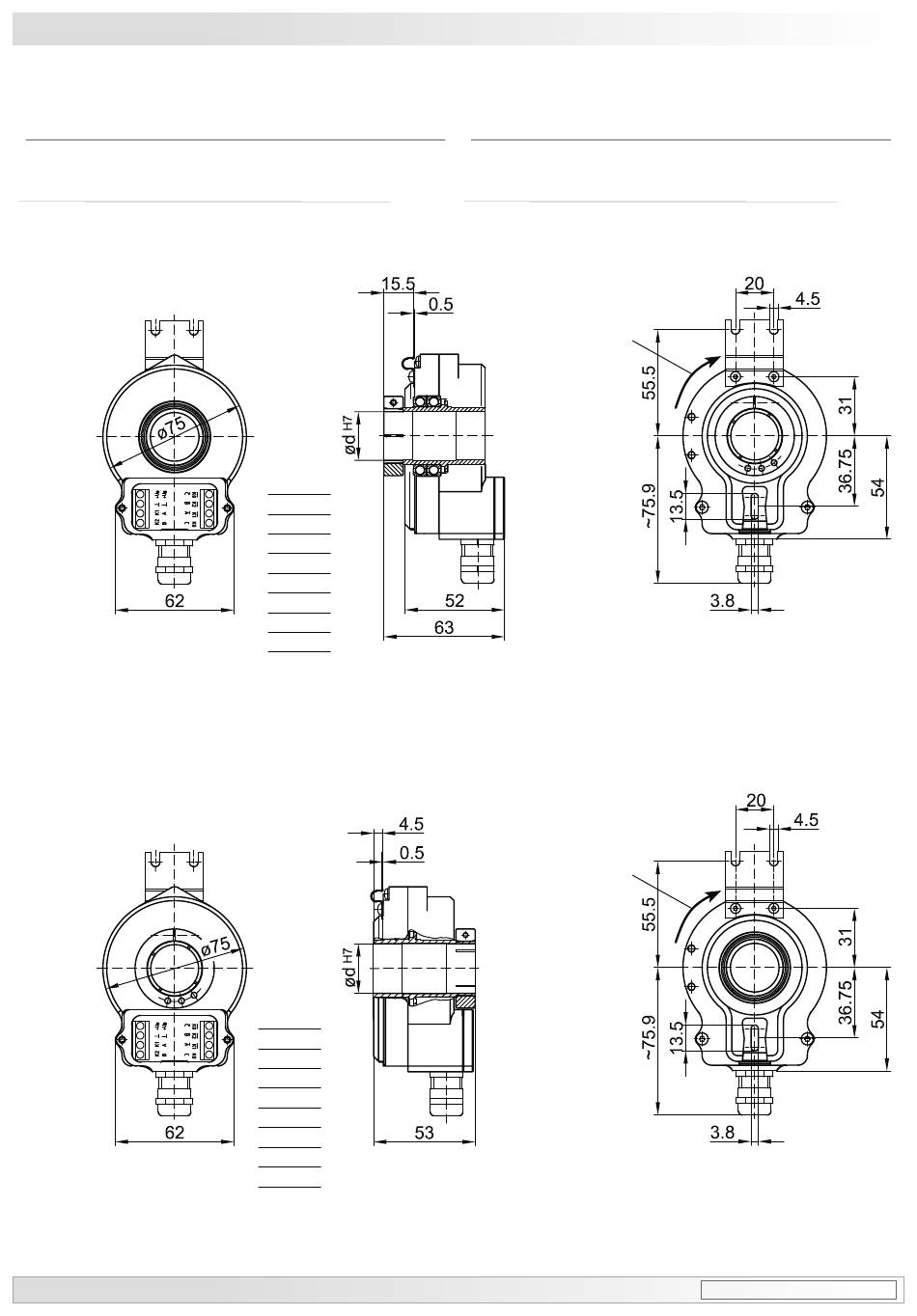

Abmessungen / Dimensions
6

Abmessungen

6.1 Drehmomentblech und/oder Aufnah-
meschlitz für Drehmomentstift
6.1.1

Klemmring auf der Vorderseite

6.1.2 Klemmring auf der Rückseite
(73289)
13
ød
H7
12
5/8"
16
19
20
22
25
1"
26
ød
H7
12
5/8"
16
19
20
22
25
1"
26
Alle Abmessungen in Millimeter (wenn nicht anders angegeben)
Baumer_HOGS75_T1_DE_EN_202011_MI_11173569 (20A1)
6

Dimensions

6.1

Torque sheet and/or slot for torque pin

6.1.1

Clamping ring on the front side

Positive
Drehrichtung
Positive
rotating
direction
6.1.2

Clamping ring on the rear side

(73289)
Positive
Drehrichtung
Positive
rotating
direction
All dimensions in millimeters (unless otherwise stated)
MB175bT1 - 11173569
