Orion-Tr Smart DC-DC-Ladegerät isoliert

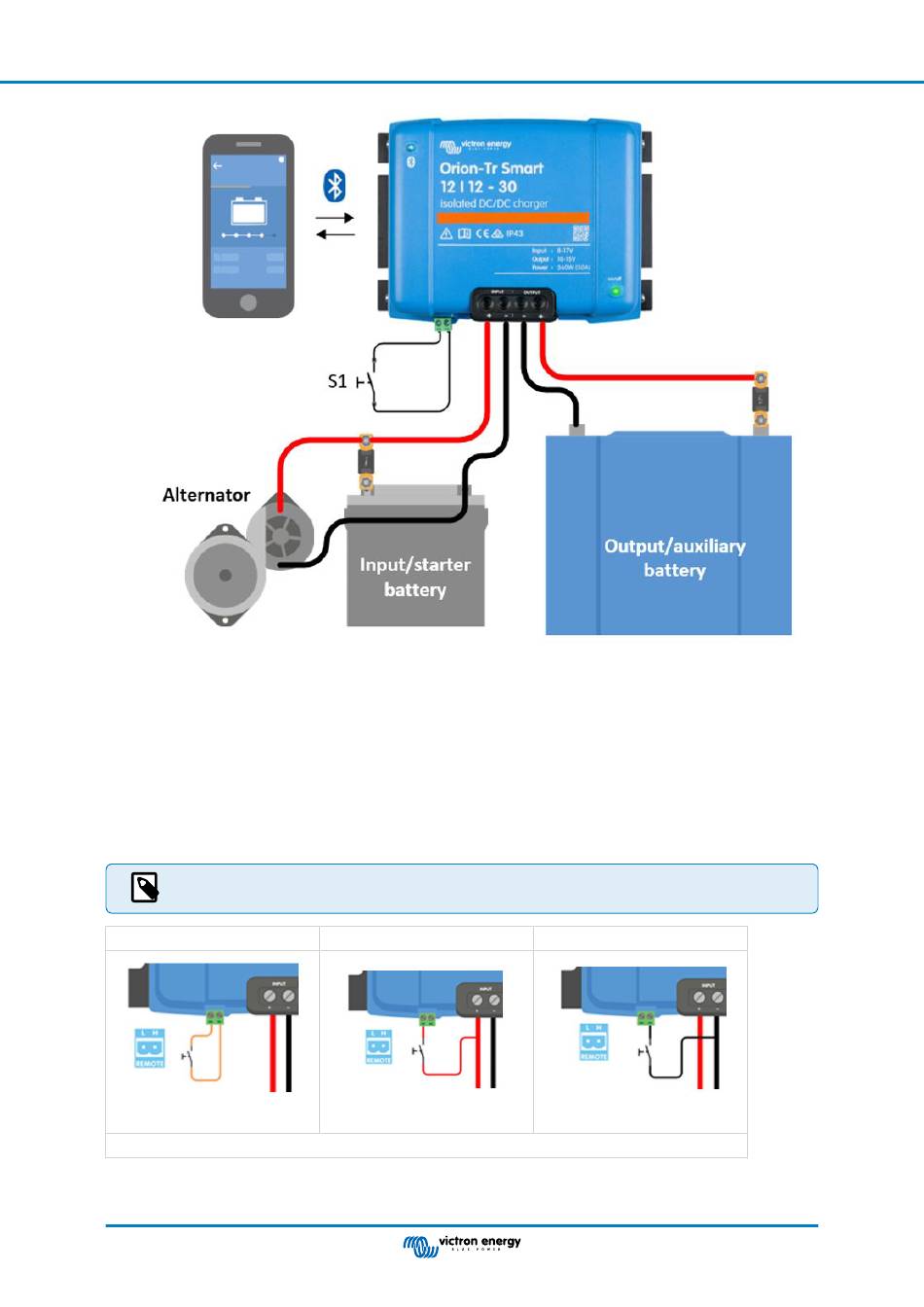

Abbildung 2: Typischer Verbindungsaufbau als Ladegerät

4.4. Anschluss Fern-Ein-Aus (isoliert)

Die empfohlene Nutzung der ferngesteuerten Ein-/Aus-Schaltung ist wie folgt:
a) Ein Schalter, der zwischen den L-H-Polen verdrahtet ist (On-Level-Impedanz zwischen L-H-Polen: < 500 kΩ)
b) Ein Schalter, der zwischen (Eingang/Starter) Batterie Plus und H-Pol (auf Level: > 3 V)
c) Ein Schalter zwischen dem L-Pol und (Eingangs-/Starter-) Masse (auf Level: < 5 V)
d) Isoliertes Fern-Ein-Aus-Kabel, z. B. gesteuert durch ein (kleines) BMS
Spannungstoleranz L & H Pol: +/- 70 V
DC
a) L-H-Pol-Verdrahtung b) H-Pol-Verdrahtung c) L-Pol-Verdrahtung
d) Isoliertes Fern-Ein-Aus-Kabel
Seite 5 Installation
