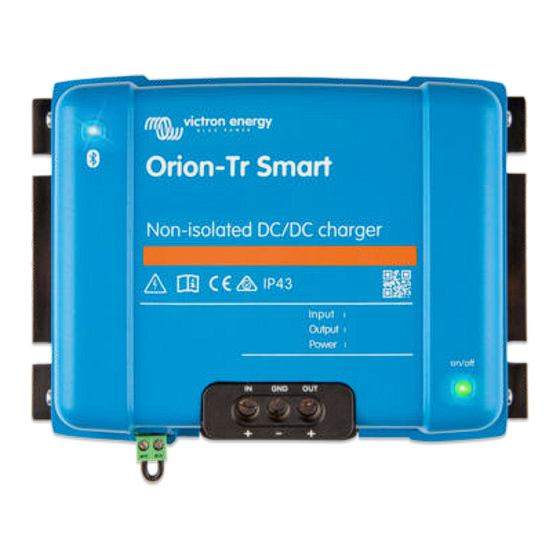

Victron energy Orion-Tr Smart DC-DC Handbuch
Ladegerät nicht isoliert
Vorschau ausblenden
Andere Handbücher für Orion-Tr Smart DC-DC:
Verwandte Anleitungen für Victron energy Orion-Tr Smart DC-DC
Inhaltszusammenfassung für Victron energy Orion-Tr Smart DC-DC
- Seite 1 DEUTSCH Orion-Tr Smart DC-DC Ladegerät Nicht Isoliert Rev 05 – 07/2023 Diese Handbuch ist auch HTML5-Format verfügbar.
- Seite 2 Orion-Tr Smart DC-DC Ladegerät Nicht Isoliert Inhaltsverzeichnis 1. Sicherheitsvorkehrungen ......................1 2. Einführung ..........................2 3. Eigenschaften ......................... 3 4. Installation ..........................5 4.1. Montage ........................5 4.2. Kabel- und Sicherungsempfehlungen ..................5 4.3. Polaritätsprüfung vor dem Anschluss der Batterie ............... 7 4.4.
- Seite 3 • Für sehr heiße Umgebungen sollten Sie eine mechanische Luftabsaugung vorsehen. • Das Orion-Tr Smart DC-DC-Ladegerät ist innen vergossen. Dies führt zu einem merklichen Geruch, wenn das Gerät mit maximaler Leistung (oder nahe daran) in Betrieb ist und warm/heiß wird. Dieser Geruch ist nicht gesundheitsschädlich.
- Seite 4 Ausgangsspannung unabhängig von der angelegten Last oder variierenden Eingangsspannungen (innerhalb des angegebenen Bereichs) stabil. Das Orion-Tr Smart DC-DC-Ladegerät kann so eingestellt werden, dass es nur Strom liefert, wenn der Motor läuft. Dies ist dank der integrierten Motorabschaltungserkennung möglich. Dadurch wird des Weiteren verhindert, dass die bordeigene Spannung des Fahrzeugs zu schwach wird.
- Seite 5 Lichtmaschine keinen Strom liefert. Siehe Abschnitt 5 dieses Handbuchs für weitere Details. Trennung der Starterbatterie und der Servicebatterie Das Orion-Tr Smart DC-DC-Ladegerät trennt die Starterbatterie von der Servicebatterie, wenn der Motor nicht in Betrieb ist. Umfassender elektronischer Schutz Überhitzungsschutz und Lastminderung bei hohen Temperaturen.
- Seite 6 Orion-Tr Smart DC-DC Ladegerät Nicht Isoliert sind ein benutzerbetätigter, fest verdrahteter Schalter und die automatische Steuerung durch beispielsweise ein Batteriemanagementsystem. Seite 4 Eigenschaften...
- Seite 7 Orion-Tr Smart DC-DC Ladegerät Nicht Isoliert 4. Installation 4.1. Montage • Montieren Sie vertikal auf einer nicht brennbaren Fläche, wobei die Leistungsklemmen nach unten zeigen. • Für eine optimale Kühlung ist ein Mindestabstand von 10 cm unter und über dem Produkt einzuhalten.
- Seite 8 Orion-Tr Smart DC-DC Ladegerät Nicht Isoliert Einzeldrahtdurchmesser im Bündel 4 AWG 24 AWG 30 AWG Die Verwendung von Aderendhülsen ist für Kabel aus der obigen Tabelle nicht erforderlich. Bei einem noch dünneren Kabel kann eine Aderendhülse helfen, die losen Drähte zu bündeln. Es ist jedoch Sache des Installateurs, dafür zu sorgen, dass das Kabel ordnungsgemäß...
- Seite 9 Orion-Tr Smart DC-DC Ladegerät Nicht Isoliert 4.3. Polaritätsprüfung vor dem Anschluss der Batterie Das Orion Smart DC-DC-Ladegerät ist nicht gegen eine Verpolung der Batterie geschützt und dadurch verursachte Schäden sind von der Gewährleistung ausgenommen. Ein durch Verpolung beschädigtes Gerät kann nicht repariert werden.
- Seite 10 Orion-Tr Smart DC-DC Ladegerät Nicht Isoliert 4.5. Verbindungsaufbau für den DC-DC-Stromversorgungsmodus Trennen Sie den Anschluss zum ferngesteuerten Ein-/Ausschalten; entfernen Sie die Drahtbrücke oder ziehen Sie die Klemme ab. Schließen Sie die Versorgungskabel am Eingang an. Öffnen Sie die VictronConnect-App, um das Produkt einzurichten, siehe...
- Seite 11 Orion-Tr Smart DC-DC Ladegerät Nicht Isoliert Abbildung 2: Typischer Verbindungsaufbau als Ladegerät 4.7. Verkabelung zum ferngesteuerten Ein/Ausschalten Die empfohlene Nutzung der ferngesteuerten Ein-/Ausschaltung ist wie folgt: a) Ein Schalter, der zwischen den L-H-Polen verdrahtet ist (On-Level-Impedanz zwischen L-H-Polen: < 500 kΩ) b) Ein Schalter, der zwischen (Eingang/Starter) Batterie Plus und H-Pol (auf Level: >...
- Seite 12 Orion-Tr Smart DC-DC Ladegerät Nicht Isoliert 4.8. Übersteuerung der Motorabschaltungserkennung Im Lademodus bestimmt die „Motorabstellerkennungssequenz“, ob die Bedingungen erfüllt sind, um das Laden zu ermöglichen, siehe Motorabschaltungserkennung [12]. Die „Übersteuerung der Motorabschaltungserkennung“ zwingt das Ladegerät, den Ladevorgang unabhängig von der Motorabschaltungserkennung zuzulassen. Die Übersteuerung der Motorabschaltungserkennung wird durch Anlegen von >7 V an den Fern-L-Pol aktiviert.
- Seite 13 Orion-Tr Smart DC-DC Ladegerät Nicht Isoliert Abbildung 5: Motorabschaltungserkennung deaktivieren Wenn die Motorabschaltungserkennung in Victron Connect ausgeschaltet wurde („Zwangsladen“), wird Strom aus der Starterbatterie gezogen, auch wenn der Motor nicht läuft. Während des „Zwangsladens“ ist die Eingangsspannungssperre die einzige Grenze, die übrig bleibt, um das Laden automatisch zu deaktivieren.
- Seite 14 Orion-Tr Smart DC-DC Ladegerät Nicht Isoliert 5. Motorabschaltungserkennung Der Mechanismus zur Erkennung der Motorabschaltung vereinfacht Ihr ORION-Tr DC-DC-Ladesystem, indem er erkennt, ob der Motor läuft, ohne zusätzliche Schalter oder Sensoren zu verdrahten. Die werkseitige Standardeinstellung funktioniert mit den meisten normalen und intelligenten Lichtmaschinen, kann aber mit der VictronConnect-App neu konfiguriert werden.
- Seite 15 Orion-Tr Smart DC-DC Ladegerät Nicht Isoliert 5.2. Einrichtung der Motorabschaltungserkennung mit VictronConnect Öffnen Sie VictronConnect und drücken Sie das Zahnradsymbol , um die Einstellungen aufzurufen. Abbildung 9: Einrichtungsmenü für die Motorabschaltungserkennung Die folgenden Einstellungen können mit VictronConnect geändert werden: Die angezeigten Standardwerte gelten für die Modelle mit 12 V-Eingang. Diese Werte werden in Abhängigkeit von der Eingangsspannung des Modells skaliert.
- Seite 16 Orion-Tr Smart DC-DC Ladegerät Nicht Isoliert Zur Einrichtung der Eingangsspannungssperre sind zwei Kriterien wichtig: • Mindestspannung der Lichtmaschine: Eine intelligente Lichtmaschine kann bei sehr niedriger Lichtmaschinenspannung (<12,5 V) arbeiten, z. B. wenn das Fahrzeug beschleunigt. Diese niedrige Spannung ist während des tshutdown erlaubt, wie in der „Motorabschaltungserkennungssequenz“...
- Seite 17 Orion-Tr Smart DC-DC Ladegerät Nicht Isoliert 6. LED-Anzeigen Das Orion verfügt über zwei LEDs. Die blaue LED ist für die Bluetooth-Funktionalität zuständig und die grüne LED zeigt den Produktstatus an (siehe Liste unten). Grüne Status-LED • LED aus: • Keine Eingangsspannung •...
- Seite 18 Orion-Tr Smart DC-DC Ladegerät Nicht Isoliert 7. Fehlerbehebung Schlagen Sie in diesem Kapitel nach, wenn ein unerwartetes Verhalten auftritt oder wenn Sie einen Produktfehler vermuten. Bei der Fehlerbehebung und dem Support sollten Sie zunächst die in diesem Kapitel beschriebenen allgemeinen Probleme beachten.
- Seite 19 Orion-Tr Smart DC-DC Ladegerät Nicht Isoliert Batteriespannung Betriebsstatus Zu ergreifende Maßnahme Korrekte Spannung Ausgeschaltet, da Stellen Sie die Fernverbindung wieder her: die Fernverbindung Die Mindestvoraussetzung für den Anschluss zum ferngesteuerten Ein-/ nicht Ausschalten ist eine Drahtschleife zwischen den L- und H-Pins.
- Seite 20 Orion-Tr Smart DC-DC Ladegerät Nicht Isoliert 7.2. Die Batterie lädt nicht auf Es gibt verschiedene Gründe dafür, dass das Orion Smart die Batterien möglicherweise nicht lädt. Die folgenden Schritte sollen Ihnen bei der Fehlerbehebung und bei Abhilfemaßnahmen helfen. Gründe, warum die Batterie nicht lädt, sind: •...
- Seite 21 Orion-Tr Smart DC-DC Ladegerät Nicht Isoliert Beschreibung/Symptom Zu ergreifende Maßnahme Die Batterie wird nicht vollständig aufgeladen, aber die Eingangsspannungssperre ist aktiviert, und die Eingangsspannung liegt unter Achten Sie darauf, dass die Eingangsspannung über dem Wiedereinschaltwert dem Sperrwert. liegt oder deaktivieren Sie die Eigenschaft der Eingangsspannungssperre in den Dazu erscheint die Einstellungen.
- Seite 22 Orion-Tr Smart DC-DC Ladegerät Nicht Isoliert 7.3. Probleme beim Anschluss von VictronConnect über Bluetooth Im Normalzustand sollte die blaue Bluetooth-LED alle 0,8 Sekunden blinken, wenn eine Verbindung zwischen der VictronConnect-App und dem Orion-Tr Smart DC-DC-Ladegerät besteht. Im Abschnitt LED-Anzeigen [15] erfahren Sie mehr über die Bedeutung der verschiedenen LED-Codes.
- Seite 23 Orion-Tr Smart DC-DC Ladegerät Nicht Isoliert 7.4. Fehlercodes Die Fehlercodes werden in der VictronConnect-App angezeigt. Die aktuellste Version dieser Liste finden Sie unter diesem Link: https://www.victronenergy.com/live/mppt-error-codes. Fehler 2 - Zu hohe Batteriespannung • Dieser Fehler wird automatisch zurückgesetzt, wenn die Batteriespannung gefallen ist. Dieser Fehler kann auch auf andere Ladeausrüstung, die mit der Batterie verbunden ist oder einen Fehler beim Lade-Regler zurückzuführen sein.
- Seite 24 Prozentsatz höher als der Nennwert eingestellt wird, steigt die minimale Eingangsspannung, bei der die Ausgangsspannung stabil bleibt (nicht sinkt), um den gleichen Prozentsatz. Hinweis 1) Die VictronConnect-App zeigt weder Stromeingang noch Stromausgang an. Hinweis 2) Das Orion-Tr Smart DC-DC-Ladegerät Isoliert ist nicht mit einem VE.Direct-Anschluss ausgestattet. Seite 22 Technische Daten...
- Seite 25 Orion-Tr Smart DC-DC Ladegerät Nicht Isoliert 9. VictronConnect - Orion Smart DC-DC Ladegerät 9.1. Einführung Vielen Dank, dass Sie sich für VictronConnect entschieden haben. Dieses Handbuch wird Ihnen helfen, das Beste aus Ihrem Orion Smart DC-DC-Ladegerät herauszuholen. Es erfordert ein Minimum an Kenntnissen über dieses Ladegerät, die Sie im introduktion finden.
- Seite 26 Orion-Tr Smart DC-DC Ladegerät Nicht Isoliert • Zustand des Ladegeräts: • Konstantstrom: Während dieser Phase liefert der Orion Smart so viel Ladestrom wie möglich, um die Batterien schnell aufzuladen. Wenn die Batteriespannung die Konstantspannungseinstellung erreicht, aktiviert der Orion Smart die Konstantspannungsstufe.
- Seite 27 Orion-Tr Smart DC-DC Ladegerät Nicht Isoliert • Aus-Grund zeigt den Grund, warum der Orion Smart deaktiviert ist (erscheint unter dem Text „Stromversorgungsmodus“, wenn der Orion Smart deaktiviert ist) 9.3. Einstellungen VictronConnect ermöglicht es dem Benutzer, verschiedene Einstellungen des Orion Smart zu ändern und anzupassen. Dies geschieht über die Einstellungsoption, die durch Anklicken des Symbols...
- Seite 28 Orion-Tr Smart DC-DC Ladegerät Nicht Isoliert für Konstantspannung, Ladeerhaltungsspannung, Konstantstromzeitbegrenzung, Re-Bulk-Spannungsoffset, adaptive Konstantspannungsdauer und Konstantspannungsdauer sind alle auf einen voreingestellten Wert konfiguriert - können aber vom Benutzer definiert werden. • Benutzerdefinierte Voreinstellungen können in der Voreinstellungsbibliothek gespeichert werden - auf diese Weise müssen Installateure nicht bei jeder Neukonfiguration einer Installation alle Werte definieren.
- Seite 29 Orion-Tr Smart DC-DC Ladegerät Nicht Isoliert • Produkt zeigt das Modell Orion Smart • Seriennummer zeigt die Seriennummer der Einheit an • Pin-Code ermöglicht die Änderung des Pin-Codes. Es wird empfohlen, dies zu tun, damit Einstellungen und Informationen nicht leicht zugänglich sind.
- Seite 30 Orion-Tr Smart DC-DC Ladegerät Nicht Isoliert 10. Anhang 10.1. Maßzeichnung Dimension Drawing - Orion 360W-400W non isolated ORI121236140 Orion-Tr Smart 12/12-30A Non-isolated DC-DC charger ORI122436140 Orion-Tr Smart 12/24-15A Non-isolated DC-DC charger ORI241236140 Orion-Tr Smart 24/12-30A Non-isolated DC-DC charger ORI242440140 Orion-Tr Smart 24/24-17A Non-isolated DC-DC charger 132.3...
