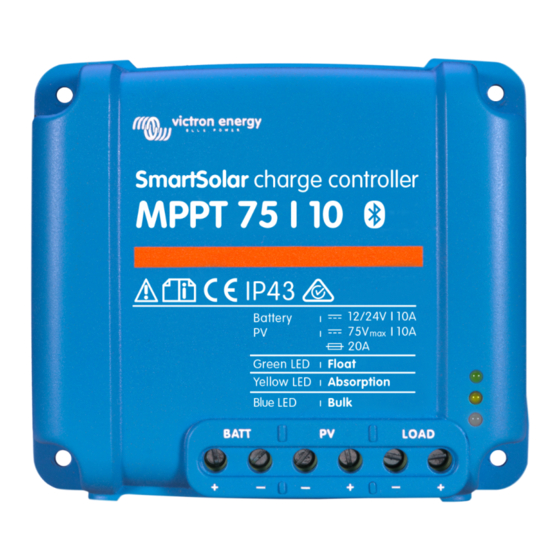

Victron energy SmartSolar MPPT 75/10 Handbuch
Mppt-solarladegerät
Vorschau ausblenden
Andere Handbücher für SmartSolar MPPT 75/10:
Verwandte Anleitungen für Victron energy SmartSolar MPPT 75/10
Inhaltszusammenfassung für Victron energy SmartSolar MPPT 75/10

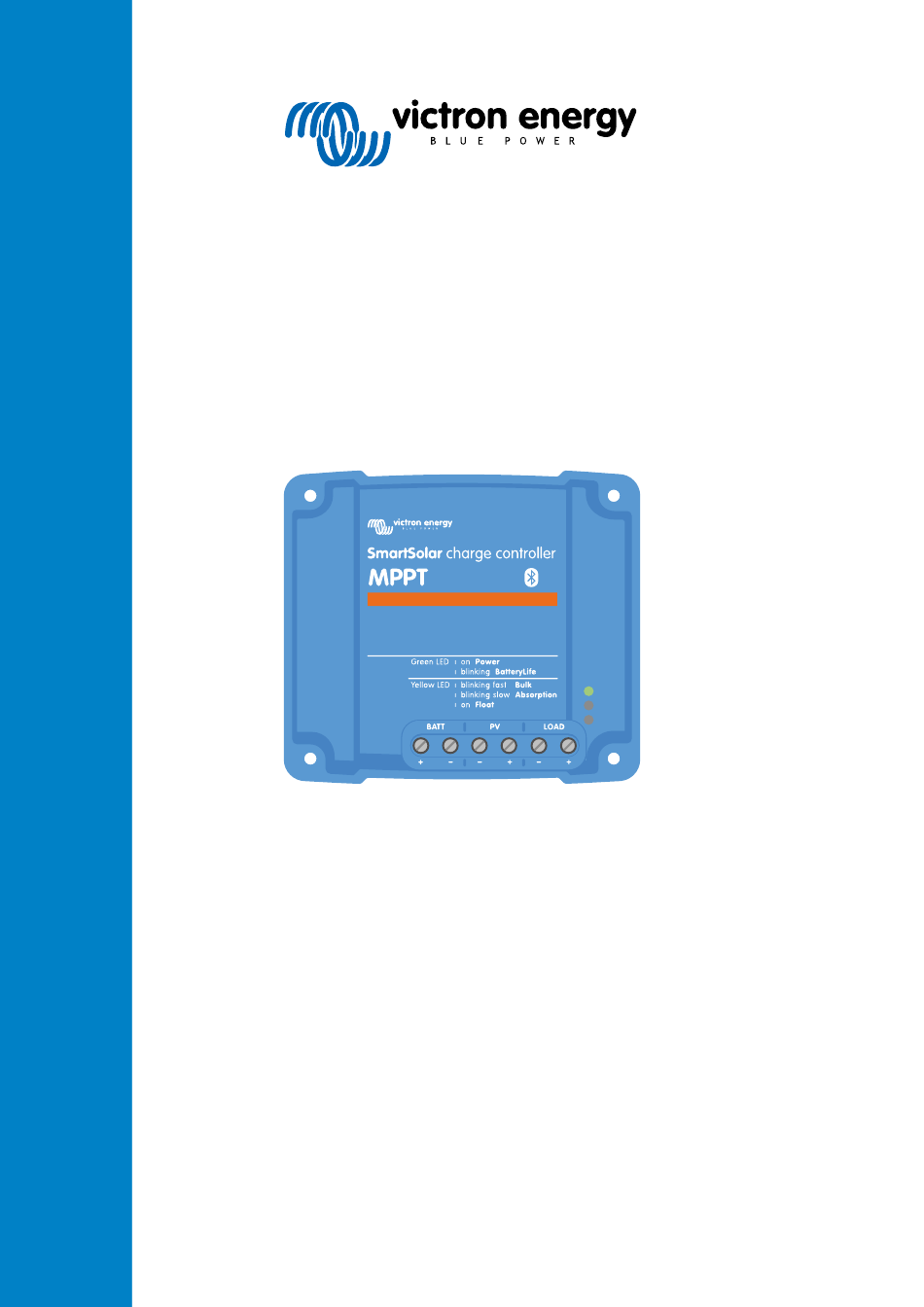

- Seite 1 DEUTSCH Handbuch des MPPT- Solarladegeräts SmartSolar MPPT 75/10 up to 100/20 03/2021...
-
Seite 2: Inhaltsverzeichnis
Handbuch des MPPT-Solarladegeräts Inhaltsverzeichnis 1. Sicherheitsvorkehrungen ......................1 1.1. Allgemeine Sicherheitshinweise ................... 1 1.2. Sicherheitshinweise zur Verkabelung ..................2 2. Einführung ..........................3 2.1. Batteriespannung, PV-Spannung und Nennstrom ............... 3 3. Eigenschaften ......................... 4 3.1. Automatische Batteriespannungserkennung ................4 3.2. Hervorragender MPPT-Algorithmus ..................4 3.3. - Seite 3 Handbuch des MPPT-Solarladegeräts 7.3. Überwachung über die VictronConnect App ................35 7.3.1. VictronConnect-Statusbildschirm ................35 7.3.2. VictronConnect-Verlaufsbildschirm ................36 7.3.3. VictronConnect-Fehlerprotokollierung ................ 37 7.4. Überwachung über ein GX-Gerät und das VRM ............... 37 8. Gewährleistung ........................39 9. Fehlersuche und Support ......................40 9.1.
- Seite 4 Handbuch des MPPT-Solarladegeräts 10.1. Technische Daten 75/10, 75/15, 100/15 und 100/20 ..............57 11. Anhang ..........................59 11.1. Maße 75/10 und 75/15 ....................59 11.2. Maße 100/15 ......................60 11.3. Maße 100/20 ......................60 11.4. Übersicht der Fehlercodes des Ladegeräts ................61...
-
Seite 5: Sicherheitsvorkehrungen
Handbuch des MPPT-Solarladegeräts 1. Sicherheitsvorkehrungen 1.1. Allgemeine Sicherheitshinweise Lesen Sie dieses Handbuch sorgfältig durch. Es enthält wichtige Hinweise, die bei der Installation, dem Betrieb und der Wartung zu beachten sind. Bewahren Sie dieses Handbuch auf, um es später bei der Bedienung und Wartung zu verwenden Gefahr einer Batterieexplosion durch Funkenbildung Gefahr durch Stromschläge Installieren Sie das Gerät in brandsicherer Umgebung. -
Seite 6: Sicherheitshinweise Zur Verkabelung
Handbuch des MPPT-Solarladegeräts 1.2. Sicherheitshinweise zur Verkabelung Verwenden Sie für die Batterie- und PV-Anschlüsse flexible mehrdrähtige Kupferkabel. Der Durchmesser der einzelnen Adern des verwendeten Kabels sollte nicht größer als 0,4 mm (0,016 Zoll) sein oder eine Fläche von mehr als 0,125 mm² (AWG26) aufweisen. Ein Kabel mit einem Durchmesser von 25mm²... -
Seite 7: Einführung
Handbuch des MPPT-Solarladegeräts 2. Einführung Das Victron Energy SmartSolar charge controller ist ein ultraschnelles MPPT-Solarladegerät (Maximum Power Point Tracking) mit einem hervorragenden Wirkungsgrad und eignet sich für eine Vielzahl von Batterie- und PV-Spannungen. 2.1. Batteriespannung, PV-Spannung und Nennstrom Das Solarladegerät kann eine Batterie mit niedrigerer Nennspannung über eine PV-Anlage mit höherer Nennspannung aufladen. -
Seite 8: Eigenschaften
Handbuch des MPPT-Solarladegeräts 3. Eigenschaften 3.1. Automatische Batteriespannungserkennung Das Solarladegerät erkennt beim ersten Einschalten automatisch eine Systemspannung von 12, 24 oder 48 V (Batteriespannung). Wenn zu einem späteren Zeitpunkt eine andere Systemspannung benötigt wird oder wenn das Solarladegerät an ein 36 V-System angeschlossen ist, kann dies in den Einstellungen des Solarladegeräts manuell konfiguriert werden. -
Seite 9: Display
Handbuch des MPPT-Solarladegeräts Die VictronConnect App kann in den App Stores oder über die Downloadseite von Victron Energy heruntergeladen werden. Die App ist für die folgenden Plattformen verfügbar: • Android • Apple iOS (USB wird nicht unterstützt, es ist nur eine Verbindung über Bluetooth möglich) •... -
Seite 10: Ve.direct Anschluss
Handbuch des MPPT-Solarladegeräts 3.7. VE.Direct Anschluss Der VE.Direct-Anschluss wird für die Kommunikation mit dem Solarladegerät verwendet. Er lässt sich für verschiedene Zwecke nutzen: • Zum Verbinden mit einem Überwachungsgerät, wie z. B. einem GX-Gerät oder dem GlobalLink. • Zum Verbinden mit der VictronConnect App. •... -
Seite 11: Batterylife
Handbuch des MPPT-Solarladegeräts DC loads Solarladegerät mit direkt an die Batterie angeschlossenem Wechselrichter, der über den Lastausgang gesteuert wird Alternativ kann auch ein BatteryProtect zur Steuerung der Last verwendet werden. DC loads Solarladegerätesystem mit Gleichstromlasten, die über einen durch den Lastausgang gesteuerten BatteryProtect direkt an die Batterie angeschlossen sind 3.8.1. -
Seite 12: Konstantspannung
Handbuch des MPPT-Solarladegeräts In der Konstantstromphase liefert das Solarladegerät den maximalen Ladestrom, um die Batterien schnell aufzuladen. In dieser Phase steigt die Batteriespannung langsam an. Sobald die Batteriespannung die eingestellte Konstantspannung erreicht hat, stoppt die Konstantstromphase und die Konstantspannungsphase wird eingeleitet. Konstantspannung Während der Konstantspannungsphase schaltet das Solarladegerät in den Konstantspannungsbetrieb. -
Seite 13: Spannungsmessung
Handbuch des MPPT-Solarladegeräts • Spannungskompensation. Die Ladespannung wird erhöht, um einen Spannungsabfall über die Batteriekabel während des Ladens mit hohem Strom auszugleichen. Das Solarladegerät kommuniziert mit dem Smart Battery Sense über Bluetooth mithilfe eines VE.Smart-Netzwerks. Weitere Informationen über das VE.Smart-Netzwerk finden Sie im Handbuch zum VE.Smart Networking. - Seite 14 Handbuch des MPPT-Solarladegeräts Beispiel für ein Solarladegerät mit MPPT WireBox Seite 10 Eigenschaften...
-
Seite 15: Installation
Handbuch des MPPT-Solarladegeräts 4. Installation Der Gleichstromeingang (PV) ist nicht vom Batteriestromkreis isoliert. Deshalb gelten die PV-Anlage, die Batterie und der Steuerkreis als gefährlich und sollten Anwendern nicht zugänglich sein. Damit die Batterie richtig temperaturkompensiert aufgeladen werden kann, muss die Umgebungstemperatur des Solarladegeräts und der Batterie innerhalb eines Bereichs von 5 °C (9 °F) liegen. - Seite 16 Handbuch des MPPT-Solarladegeräts • Die PV-Nennspannung sollte mindestens 5 V höher sein als die Batteriespannung. Die PV-Anlage kann aus mono- oder polykristallinen Modulen bestehen. Die Solarmodule werden in Reihe, parallel oder in Reihe/Parallel geschaltet. Beispiele für diese Konfigurationen finden Sie in der folgenden Abbildung.
-
Seite 17: Erdung
Handbuch des MPPT-Solarladegeräts 4.4. Erdung Erdung der Batterie Das Solarladegerät kann sowohl in einem positiv oder negativ geerdeten System installiert werden. Legen Sie eine einzige Erdungsverbindung an, vorzugsweise in der Nähe der Batterie, um Systemprobleme oder Erdungsschleifen zu vermeiden. Gehäuseerdung Ein separater Erdungspfad für die Gehäuseerdung ist zulässig, da das Gehäuse vom Plus- und Minuspol isoliert ist. -
Seite 18: Anschluss Des Mppt Control-Displays
Handbuch des MPPT-Solarladegeräts 4.6. Anschluss des MPPT Control-Displays Schließen Sie das (optionale) MPPT Control-Display mithilfe eines VE.Direct-Kabels an den VE.Direct-Anschluss des Solarladegeräts an. Beachten Sie, dass das VE.Direct-Kabel nicht verlängert werden kann, die maximale Länge beträgt 10 Meter. Für weitere Informationen siehe Bedienungsanleitung für das Display MPPT Control VE.Direct cable Verbinden Sie das Display mithilfe eines VE.Direct-Kabels mit dem Solarladegerät. -
Seite 19: Konfiguration Und Einstellungen
Fehlerhafte Einstellungen können zu Systemproblemen führen, einschließlich Schäden an den Batterien. Wenden Sie sich im Zweifelsfall an einen erfahrenen Monteur, Händler oder Vertriebspartner von Victron Energy. 5.1.1. Einstellungen über die VictronConnect App Mit der VictronConnect App lassen sich sämtliche Einstellungen des Solarladegeräts ändern und die Firmware kann aktualisiert werden. -
Seite 20: Einstellungen Über Die Kurzschlussbrücke
Handbuch des MPPT-Solarladegeräts 5.1.2. Einstellungen über die Kurzschlussbrücke Wenn der Algorithmus des Lastausgangs über VictronConnect oder das MPPT Control Display konfiguriert wird, wird die Kurzschlussbrücke nicht verwendet und muss entfernt werden. Die Konfiguration über die Kurzschlussbrücke ist nur dann erforderlich, wenn der Algorithmus des Lastausgangs nicht auf andere Weise konfiguriert werden kann. -
Seite 21: Batterieeinstellungen
Auswirkungen die Änderung dieser Einstellungen haben wird. Fehlerhafte Einstellungen können zu Systemproblemen führen, einschließlich Schäden an den Batterien. Wenden Sie sich im Zweifelsfall an einen erfahrenen Monteur, Händler oder Vertriebspartner von Victron Energy. 5.2.1. Batterieeinstellungen Batteriespannung Bereits beim ersten Einschalten des Solarladegerätes wird die Batteriespannung automatisch erkannt und die Batteriespannung... - Seite 22 Handbuch des MPPT-Solarladegeräts Batterievoreinstellung Mit dieser Einstellung wird der Algorithmus zum Laden der Batterie festgelegt. Standardmäßig ist „rotary switch“ (Drehschalter) eingestellt. Sie können wählen zwischen: • Die Position des Drehschalters • Vordefinierte werkseitige Batterievoreinstellungen • Benutzerdefinierte Batterievoreinstellungen • Erstellen, Ändern oder Löschen einer benutzerdefinierten Voreinstellung. Diese Einstellung verwendet werkseitig vordefinierte Voreinstellungen für eine Vielzahl von Batterietypen.
-
Seite 23: Einstellungen Für Den Batterieladealgorithmus
Handbuch des MPPT-Solarladegeräts Nur erfahrene Benutzer sollten benutzerdefinierte Batterieladealgorithmen konfigurieren oder bearbeiten. Ein fehlerhaft definierter Batterieladealgorithmus kann zu Schäden an der Batterie führen oder unsichere Situationen schaffen. Ändern eines grundlegenden Batterieladealgorithmus: • Wählen Sie einen voreingestellten Batterietyp, der am besten zu Ihrem Batterietyp passt. •... - Seite 24 Handbuch des MPPT-Solarladegeräts Konstantspannung Mit dieser Einstellung wird die Konstantspannung festgelegt. Adaptive Absorptionszeit Diese Einstellung aktiviert oder deaktiviert die adaptive Konstantspannungszeit. • Wenn dies deaktiviert ist: Die Länge der Konstantspannungsphase ist jeden Tag gleich und wird durch die Einstellung „Maximum absorption time“ (Maximale Konstantspannungszeit) bestimmt, sofern genügend Solarstrom vorhanden ist. Achten Sie darauf, dass diese Option möglicherweise zu einer Überladung Ihrer Batterien führen kann, insbesondere bei Bleibatterien und wenn nur oberflächliche tägliche Entladungen stattfinden.
-
Seite 25: Ausgleichsstoppmodus
Handbuch des MPPT-Solarladegeräts Re-Bulk-Spannung Offset Hiermit wird der Offset für die Re-Bulk-Spannung eingestellt. Mit dieser Offset-Spannung wird bestimmt, wann die Ladeerhaltungsphase stoppt und die Konstantstromphase wieder beginnt, d. h. der Ladezyklus wird zurückgesetzt und beginnt wieder bei der ersten Ladestufe. Ein Beispiel: Wenn der Re-Bulk-Offset auf 0,1 V und die Erhaltungsspannung auf 13,8 V eingestellt ist, wird der Ladezyklus neu gestartet, sobald die Batteriespannung eine Minute lang unter 13,7 V (13,8 minus 0,1) fällt. -
Seite 26: Einstellungen Lastausgang
Handbuch des MPPT-Solarladegeräts Diagramm zum temperaturkompensierten Laden Standardmäßig verwendet das Solarladegerät seine interne Temperatur zum temperaturkompensierten Laden der Batterie. Morgens wird eine interne Temperaturmessung vorgenommen und dann nochmals, wenn das Solarladegerät für mindestens eine Stunde nicht in Betrieb war, z. B. wenn das Ladegerät nicht aktiv eine Batterie lädt oder eine Last versorgt. Wenn das Solarladegerät Teil eines VE.Smart-Netzwerks ist und eine Batterietemperaturmessung von einer BatterySense oder einem Batteriewächter mit Temperatursensor empfängt, wird die tatsächliche Temperatur der Batterie für das temperaturkompensierte Laden während des Tages verwendet. -
Seite 27: Einstellungen Der Straßenbeleuchtung
Handbuch des MPPT-Solarladegeräts Die verfügbaren Betriebsmodi sind: • Immer aus Der Lastausgang ist immer ausgeschaltet. • BatteryLife Algorithmus: Dies ist ein sich selbstständig anpassender Algorithmus, um die Lebensdauer der Batterie zu verlängern. Für weitere Informationen siehe Kapitel BatteryLife [7] • Conventional algorithm 1 (Konventioneller Algorithmus 1): 12 V-System: AUS wenn Vbatt <... - Seite 28 Handbuch des MPPT-Solarladegeräts Steuerung der Straßenbeleuchtung Das Solarladegerät steuert die Straßenbeleuchtung: • Über die Anschlüsse der Lastausgänge. • Über den TX-Port zusammen mit einem digitalen Ausgangskabel VE.Direct TX. Für weitere Details siehe auch das Kapitel Einstellungen des TX-Ports [26]. Der Algorithmus des Straßenbeleuchtung wird immer in Verbindung mit den Einstellungen angewendet, wie sie im Menü...
-
Seite 29: Midnight (Mitternacht)
Handbuch des MPPT-Solarladegeräts Für die Dimmungsfunktion muss die Funktion TX Port auf eine der Einstellungen für „Light dimming“ (Lichtdimmung) konfiguriert werden. Dadurch wird am TX-Port ein PWM-Signal ausgegeben, das zur Dimmung des Lichts verwendet werden kann. Wenn die Funktion des TX-Ports nicht auf eine der Einstellungen für „Light dimming“ (Lichtdimmung) gesetzt wurde, werden die Dimmungsoptionen nicht im Menü... -
Seite 30: Beispielkonfiguration
Handbuch des MPPT-Solarladegeräts Versichern Sie sich, dass die TX Port-Funktion auf den Licht-Dimmungs-Modus eingestellt ist (wie unter Punkt am Anfang dieses Kapitels beschrieben). Verbinden Sie außerdem ein VE.Direct TX Digital-Ausgangskabel mit dem PWM Dimmungs-Eingang Ihres LED Treibers. Mid Point Shift (Verschiebung des Mittelpunkts) Mitternacht wird ausgehend von der Sonnentätigkeit geschätzt. -
Seite 31: Einstellungen Des Rx-Ports
Kommunikation wieder auf. Sobald der Datenempfang abgeschlossen ist, kehrt das Gerät automatisch zu seiner konfigurierten Sendefunktion zurück. Weiterführende Informationen über den VE.Direct-Anschluss finden Sie in den technischen Daten: Datenkommunikation mit Victron Energy Produkten. 5.2.5. Einstellungen des RX-Ports Mit dem VE.Direct-RX-Anschluss kann ein Signal von einem externen Gerät empfangen werden. Beispielsweise um das Solarladegerät über ein von einem Batteriemanagementsystem (BMS) gesendetes Signal ein- oder auszuschalten. -
Seite 32: Konfiguration Des Lastausgangs
- Über RX-Pin 0 V wird der Lastausgang ausgeschaltet - Über RX-Pin +5 V wird der Lastausgang eingeschaltet Weiterführende Informationen über den VE.Direct-Anschluss finden Sie im Whitepaper Datenkommunikation mit Victron Energy Produkten. 5.3. Aktualisierung der Firmware Die Firmware kann mit VictronConnect überprüft und aktualisiert werden. -
Seite 33: Ve.smart-Netzwerk
Handbuch des MPPT-Solarladegeräts 5.4. VE.Smart-Netzwerk Mit dem VE.Smart-Netzwerk können verschiedene Produkte, die mit demselben Netzwerk verbunden sind, Daten über Bluetooth austauschen. VE.Smart ist speziell für kleinere Anlagen geeignet, in denen kein GX-Gerät installiert ist. Wenn das Solarladegerät Teil eines VE.Smart-Netzwerks ist, kann es Daten empfangen oder mit den folgenden Geräten kommunizieren: •... - Seite 34 Handbuch des MPPT-Solarladegeräts Damit das Netzwerk funktioniert, müssen sich alle vernetzten Geräte in Bluetooth-Übertragungsreichweite zueinander befinden. Es können maximal 10 Geräte zu einem VE.Smart-Netzwerk verbunden werden. Einige ältere Geräte unterstützen VE.Smart-Netzwerke möglicherweise nicht. Für weitere Informationen siehe: Einschränkungen Einrichtung des Netzwerks Bei der Einrichtung des Netzwerks sollten Sie zunächst den Smart Battery Sense oder Batteriewächter einrichten und dann ein oder mehrere Solarladegeräte oder Wechselstromladegeräte in das Netzwerk aufnehmen.
-
Seite 35: Mehr Informationen
Handbuch des MPPT-Solarladegeräts Pop-up-Fenster des VE.Smart-Netzwerks Wenn Sie überprüfen möchten, ob alle Geräte aktiv mit demselben VE.Smart-Netzwerk kommunizieren, navigieren Sie zur Einstellungsseite eines der vernetzten Geräte und klicken Sie auf „VE.Smart networking“ (VE.Smart-Netzwerk). Es erscheint eine Seite mit den gemeinsam genutzten Geräteparametern dieses Geräts und allen anderen Geräten, die mit demselben Netzwerk verbunden sind. -
Seite 36: Betrieb
Handbuch des MPPT-Solarladegeräts 6. Betrieb 6.1. Start Das Solarladegerät schaltet sich ein, sobald es an eine Batterie und/oder an ein Solarmodul angeschlossen ist. Sobald das Solarladegerät eingeschaltet ist, kann es über den VE.Direct-Anschluss und Bluetooth Daten senden und empfangen. Die Daten des Solarladegeräts können ausgelesen werden und mit VictronConnect oder dem optionalen Display können Einstellungen vorgenommen werden. -
Seite 37: Automatischer Zellenausgleich
Handbuch des MPPT-Solarladegeräts vorhanden ist. Dies ist ein inhärentes Problem des Standardalgorithmus. In den meisten Fällen ist sie jedoch immer noch besser als eine feste Konstantspannungszeit, unabhängig von anderen Ladequellen oder dem Batteriezustand. Es ist möglich, den Standard-Konstantspannungszeit-Algorithmus außer Kraft zu setzen, indem bei der Programmierung des Solarladereglers eine feste Konstantspannungszeit eingestellt wird. -
Seite 38: Überwachung
Handbuch des MPPT-Solarladegeräts 7. Überwachung Dieses Kapitel beschreibt die verschiedenen Überwachungsmethoden und wie Sie für jede Methode auf Live-Daten, Verlaufsdaten und Fehler zugreifen können. 7.1. LED-Anzeigen Das Solarladegerät verfügt über drei LEDs zur Anzeige des Betriebsstatus: eine blaue, eine grüne und eine gelbe LED. Diese LEDs zeigen jeweils die Ladestufen Konstantstromphase, Konstantspannungsphase und Ladeerhaltungsphase an, dienen aber auch zur Anzeige anderer Ladesituationen und Fehlersituationen. -
Seite 39: Fehlercodes
Handbuch des MPPT-Solarladegeräts 7.2. Fehlercodes Im Falle eines Fehlers wird ein Fehlercode über VictronConnect, ein Anzeigegerät, ein GX-Gerät oder im VRM angezeigt. Jede Zahl entspricht einem bestimmten Fehler. Eine vollständige Liste der Fehlercodes und ihrer Bedeutung finden Sie im Anhang: Übersicht der Fehlercodes des Ladegeräts [61]. -
Seite 40: Victronconnect-Verlaufsbildschirm
Handbuch des MPPT-Solarladegeräts Konstantstrom Während dieser Phase liefert das Solarladegerät so viel Ladestrom wie möglich, um die Batterien schnell aufzuladen. Wenn die Batteriespannung die Konstantspannungseinstellung erreicht, aktiviert das Solarladegerät die Konstantspannungsstufe. Konstantspannung Während dieser Phase schaltet das Solarladegerät in den Konstantspannungsmodus, in dem eine voreingestellte Konstantspannung angelegt wird. -
Seite 41: Victronconnect-Fehlerprotokollierung
Handbuch des MPPT-Solarladegeräts • Solar Vmax: Die höchste Spannung, (V) die die PV-Anlage an diesem Tag geliefert hat. • Maximale und minimale Batteriespannung: Die erste Abbildung zeigt die maximale Batteriespannung (Vmax) für den Tag. Die Abbildung darunter ist die minimale Batteriespannung (Vmin) für den Tag. •... - Seite 42 Handbuch des MPPT-Solarladegeräts GX-Gerät mit Warnmeldeanzeige und historischen Fehlern. Wenn das GX-Gerät mit dem Victron Remote Monitoring (VRM)-Portal verbunden ist, kann das Solarladegerät aus der Ferne über das Internet überwacht werden. Alle Daten, Warnmeldungen und Fehler des Solarladegeräts können über das VRM-Portal abgerufen werden und die Einstellungen des Solarladegeräts können über das VRM-Portal mit der VictronConnect-App aus der Ferne geändert werden.
-
Seite 43: Gewährleistung
Natureinflüsse. Diese eingeschränkte Gewährleistung deckt keine Beschädigungen, Abnutzungen oder Fehlfunktionen ab, die aufgrund von Reparaturen durch eine Person verursacht werden, die nicht von Victron Energy zur Durchführung solcher Reparaturen befugt ist. Bei Nichtbeachtung der Hinweise in dieser Anleitung erlischt der Gewährleistungsanspruch. Victron Energy übernimmt keine Haftung für Folgeschäden, die sich aus der Nutzung dieses Produktes herleiten. -
Seite 44: Fehlersuche Und Support
Handbuch des MPPT-Solarladegeräts 9. Fehlersuche und Support Schlagen Sie in diesem Kapitel nach, wenn ein unerwartetes Verhalten auftritt oder wenn Sie einen Produktfehler vermuten. Bei der Fehlerbehebung und dem Support sollten Sie zunächst die in diesem Kapitel beschriebenen allgemeinen Probleme beachten. -
Seite 45: Sicherung Ausgelöst
Handbuch des MPPT-Solarladegeräts Batteriespannung Betriebsstatus Zu ergreifende Maßnahme Batterieversorgung wiederherstellen. Keine Spannung Nicht eingeschaltet Siehe Kapitel: „Batterieversorgungsprobleme“ Möglicherweise liegt ein Fehler im Regler vor. Korrekte Spannung Nicht eingeschaltet Wenden Sie sich an Ihren Victron-Händler oder -Distributor. PV-Versorgung anlegen und prüfen, ob der Ladevorgang der Batterie Eingeschaltet, lädt Korrekte Spannung beginnt. -
Seite 46: Verpolung Der Batterie
Handbuch des MPPT-Solarladegeräts VictronConnect - Link zu „Warum ist das Ladegerät ausgeschaltet?“ 9.2.1. Verpolung der Batterie Von Verpolung spricht man, wenn das Plus- und das Minuskabel der Batterie versehentlich vertauscht worden sind. Der Minuspol der Batterie wurde an den Pluspol des Solarladers und der Pluspol der Batterie an den Minuspol des Solarladers angeschlossen. Beispiele für richtige und falsche (vertauschte) Batteriepolarität Beachten Sie, dass ein rotes Kabel oder ein Kabel mit positiver Kennzeichnung nicht unbedingt bedeutet, dass das Kabel tatsächlich ein positives Kabel ist. -
Seite 47: Batterie Voll
Handbuch des MPPT-Solarladegeräts 9.2.3. Batterie voll Sobald die Batterie voll ist, hört das Solarladegerät auf zu laden oder reduziert den Ladestrom stark. Dies ist insbesondere dann der Fall, wenn gleichzeitig die DC-Lasten im System keinen Strom aus der Batterie verbrauchen. Um herauszufinden, wie der Ladezustand (State of Charge, SoC) der Batterie aussieht, prüfen Sie den Batteriewächter (falls vorhanden), oder alternativ, in welcher Ladephase sich der Regler befindet. -
Seite 48: Einstellung Der Batteriespannung Zu Niedrig
Handbuch des MPPT-Solarladegeräts • Nacht. • Bewölkung oder schlechtes Wetter. • Beschattung - weitere Informationen finden Sie in diesem Blogbeitrag zum Thema Beschattung. • Verschmutzte Panels. • Saisonale Unterschiede. • Falsche Ausrichtung und/oder Neigung. Probleme mit einem Panel oder der Panelverkabelung: •... -
Seite 49: Batterieversorgungsprobleme
Handbuch des MPPT-Solarladegeräts 9.2.8. Batterieversorgungsprobleme Damit das Solarladegerät als Batterieladegerät voll funktionsfähig ist, muss es an eine Batterie angeschlossen werden. Auch wenn es so aussieht, als ob das Solarladegerät an die Batterie angeschlossen ist, ist es sehr gut möglich, dass der Regler keine Batteriespeisung erhält, es liegt keine Spannung an den Batterieklemmen des Solarladegeräts an. -
Seite 50: Batterien Sind Nicht Ausreichend Aufgeladen
Handbuch des MPPT-Solarladegeräts Schauen Sie sich bei der Untersuchung eines Überspannungsproblems auch die Historie der VictronConnect App, der Solarladeanzeige oder des GX-Geräts an. Prüfen Sie die höchste PV-Spannung jedes Tages (Vmax) und achten Sie auch auf vergangene Überspannungswarnungen. VictronConnect: Screenshot eines #33-Fehlers und Screenshot der Historie, die einen Fehler anzeigt Prüfen Sie die Leerlaufspannung (VOC) der PV-Anlage. -
Seite 51: Spannungsabfall Im Batteriekabel
Handbuch des MPPT-Solarladegeräts Wenn der Ladezustand der Batterie unbekannt ist und der Strom abnimmt, während die Sonne noch scheint, kann dies fälschlicherweise als Defekt des Solarladegeräts interpretiert werden. Die erste Stromreduzierung findet am Ende der Konstantspannungsphase statt, wenn die Batterie zu ca. 80 % geladen ist. Während der Erhaltungsphase, wenn die Batterie ca. -
Seite 52: Temperaturunterschied Zwischen Solarladegerät Und Batterie
Handbuch des MPPT-Solarladegeräts Vergleichen Sie die beiden Spannungen, um festzustellen, ob ein Spannungsunterschied besteht. 9.3.5. Temperaturunterschied zwischen Solarladegerät und Batterie Wenn das Solarladegerät keine Batterietemperaturdaten empfängt, ist es wichtig, dass die Batterie und der Regler die gleiche Umgebungstemperatur haben. Dieses Kapitel gilt nicht, wenn das Solarladegerät an ein VE.Smart-Netzwerk mit Batterietemperaturmessung angeschlossen ist oder mit einem Temperatursensor (MPPT RS) ausgestattet ist. -
Seite 53: Batterien Sind Überladen
Handbuch des MPPT-Solarladegeräts 9.4. Batterien sind überladen Überladene Batterien sind sehr gefährlich! Es besteht die Gefahr einer Batterieexplosion, eines Brandes oder des Austretens von Säure. Rauchen Sie nicht, erzeugen Sie keine Funken und vermeiden Sie offene Flammen in dem Raum, in dem sich die Batterien befinden. Das Überladen von Batterien führt zu Batterieschäden und kann folgendermaßen verursacht werden: •... -
Seite 54: So Prüfen Sie, Ob Die Batterie Unsachgemäß Verwendet Wurde
Handbuch des MPPT-Solarladegeräts Es ist immer schwer zu sagen, was genau mit einer Batterie im Laufe ihrer Nutzung passiert. Das Solarladegerät speichert 30 Tage lang die Batteriespannung. Enthält das System auch einen Batteriewächter oder ist das System an das VRM angeschlossen, kann auf die Batteriespannungen und die Historie der Lade- und Entladezyklen der Batterie zugegriffen werden. -
Seite 55: Volle Nennleistung Nicht Erreicht
Handbuch des MPPT-Solarladegeräts • Niedriger Sonneneinfallswinkel, jahreszeitliche Unterschiede oder morgens/abends. • Bewölkung oder schlechtes Wetter. • Abschattung durch Bäume oder Gebäude. • Verschmutzte Panels. • Falsche Ausrichtung und/oder Neigung. • Beschädigte oder defekte Solarpanels. • Probleme mit der Verkabelung, Sicherungen, Schutzschaltern, Spannungsabfall in der Verkabelung. •... -
Seite 56: Gemischte Pv-Paneltypen
Handbuch des MPPT-Solarladegeräts Ein 75/15-Solarladegerät hat eine Ausgangsstromstärke von 15 A. Dies ist der Strom, der in die Batterie fließt. Das bedeutet, wenn das Solarladegerät an eine 12 V-Batterie angeschlossen ist, kommt weniger Strom in Ihre Batterie an als bei einer 24-V- Batterie. -
Seite 57: Erdstrom
Jumper dafür entfernt werden. Konfigurieren Sie in diesem Fall den Lastausgang über VictronConnect. Wenn der Jumper fehlt, kann der Lastausgang auch über VictronConnect konfiguriert werden. In dem seltenen Fall, dass Sie einen Ersatz-Jumper benötigen, wenden Sie sich an Ihren Victron Energy-Händler. 9.6.3. Kommunikationsprobleme mit dem VE.Smart-Anschluss Ein VE.Smart Netzwerk ist ein drahtloses Kommunikationsnetzwerk zwischen mehreren Victron-Produkten unter Verwendung von... -
Seite 58: Einstellungs- Oder Firmware-Probleme
Handbuch des MPPT-Solarladegeräts Reaktivieren Sie die Bluetooth-Verbindung. • Prüfen Sie, ob der Regler mit Strom versorgt wird Bluetooth wird aktiviert, sobald das Solarladegerät mit Strom versorgt wird. Dies kann anhand der LEDs überprüft werden: Wenn alle LEDs aus sind, ist die Einheit nicht eingeschaltet. Wenn eine der LEDs leuchtet, blinkt oder im Abstand von einigen Sekunden pulsiert, ist die Einheit eingeschaltet und Bluetooth sollte verfügbar sein. -
Seite 59: Unterbrochenes Firmware-Update
Handbuch des MPPT-Solarladegeräts • An den Regler anschließen. • Auf das Einstellungssymbol klicken • Auf das Optionssymbol klicken • Zur Produktinformation wechseln. • Prüfen Sie, ob Sie die neueste Firmware verwenden und achten Sie auf den Text: „Dies ist die neueste Version“. •... -
Seite 60: Probleme Beim Betrieb
Handbuch des MPPT-Solarladegeräts Lasten, die direkt an die Batterie angeschlossen sind, werden bei der Stromanzeige nicht berücksichtigt. Also auch für Lasten, bei denen das positive Kabel an den Lastausgang, das negative Kabel aber direkt an die Batterie angeschlossen ist. Manche Lasten (insbesondere Wechselrichter) werden besser direkt an die Batterie angeschlossen. Dies führt jedoch dazu, dass die Laststromanzeige unvollständig ist, da sie den Strom, der direkt in die an die Batterie angeschlossene Last fließt, nicht berücksichtigt. -
Seite 61: Technische Angaben
Handbuch des MPPT-Solarladegeräts 10. Technische Angaben 10.1. Technische Daten 75/10, 75/15, 100/15 und 100/20 MPPT 75/10 MPPT 75/15 MPPT 100/15 MPPT 100/20 Batteriespannung (automatische 12 V, 24 V oder 12 V oder 24 V Auswahl) 48 V Maximaler Batteriestrom 10 A 15 A 15 A 20 A... - Seite 62 Handbuch des MPPT-Solarladegeräts MPPT 75/10 MPPT 75/15 MPPT 100/15 MPPT 100/20 Sicherheit EN/IEC 62109-1 / UL 1741 / CSA C22.2 NO.107.1-16 1A) Das Solarladegerät begrenzt die Eingangsleistung, wenn eine höhere PV-Leistung angeschlossen wird. 1b) Die PV-Spannung muss mindestens die Höhe von Vbat + 5 V erreichen, damit der Regler den Betrieb aufnimmt. Danach liegt der Mindestwert der PV-Spannung bei Vbat + 1 V.
-
Seite 63: Anhang
11. Anhang 11.1. Maße 75/10 und 75/15 Dimension Drawing - MPPT 75/10 - 75-15 SCC010010050R BlueSolar MPPT 75/10 Retail SCC010015050R BlueSolar MPPT 75/15 Retail SCC075010060R SmartSolar MPPT 75/10 Retail SCC075015060R SmartSolar MPPT 75/15 Retail 4(4x) 84.1 99.7 98.8 38.2 112.9... -
Seite 64: Maße 100/15
Handbuch des MPPT-Solarladegeräts 11.2. Maße 100/15 Dimension Drawing - MPPT 100/15 SCC110015060R SmartSolar MPPT 100/15 Retail SCC010015200R BlueSolar MPPT 100/15 Retail R2(4x) 84.1 100.7 98.8 46.9 113.9 Dimensions in mm 11.3. Maße 100/20 Dimension Drawing - SmartSolar charge controller SCC110020160R SmartSolar MPPT 100/20_48V Retail SCC110020060R SmartSolar MPPT 100/20 Retail... -
Seite 65: Übersicht Der Fehlercodes Des Ladegeräts
Handbuch des MPPT-Solarladegeräts 11.4. Übersicht der Fehlercodes des Ladegeräts In dieser Übersicht sind alle möglichen Fehlercodes aufgeführt, die von einem Solarladegerät oder Wechselstromladegerät ausgelöst werden können. Die Fehlercodes werden auf dem Display des Ladegeräts, der Fernanzeige oder über ein angeschlossenes GX-Gerät angezeigt. Beachten Sie, dass möglicherweise nicht alle dieser Fehler auf Ihr Ladegerätmodell zutreffen. - Seite 66 Handbuch des MPPT-Solarladegeräts Wenn der Fehler bestehen bleibt, wenden Sie sich bitte an Ihren Händler, da möglicherweise ein Hardwaredefekt vorliegt. Fehler 24 – Lüfterfehler Dieser Fehler bedeutet, dass der Lüfter eingeschaltet ist, die Schaltung aber keine Stromaufnahme des Lüfters misst. Höchstwahrscheinlich ist er entweder defekt oder verstopft.
- Seite 67 Handbuch des MPPT-Solarladegeräts Die Übertragungsverbindung zu einem der parallel geschalteten Ladegeräte wurde unterbrochen. Um den Warnung zu löschen, schalten Sie das Ladegerät aus und wieder ein. Information 66 – Inkompatibles Gerät Das Ladegerät wurde mit einem anderen Ladegerät parallel geschaltet, das über andere Einstellungen und/oder einen anderen Ladealgorithmus verfügt..
- Seite 68 Handbuch des MPPT-Solarladegeräts Fehler 119 – Verlust der Einstellungsdaten Das Ladegerät kann seine Konfiguration nicht lesen und wird angehalten. Dieser Fehler wird nicht automatisch zurückgesetzt. Um es wieder in Betrieb zu nehmen: 1. Setzen Sie es zunächst auf die Werkseinstellungen zurück. Klicken Sie auf die drei Punkte oben rechts in VictronConnect.
