RouterNode 2, GatewayNode 2,
SmartBridge

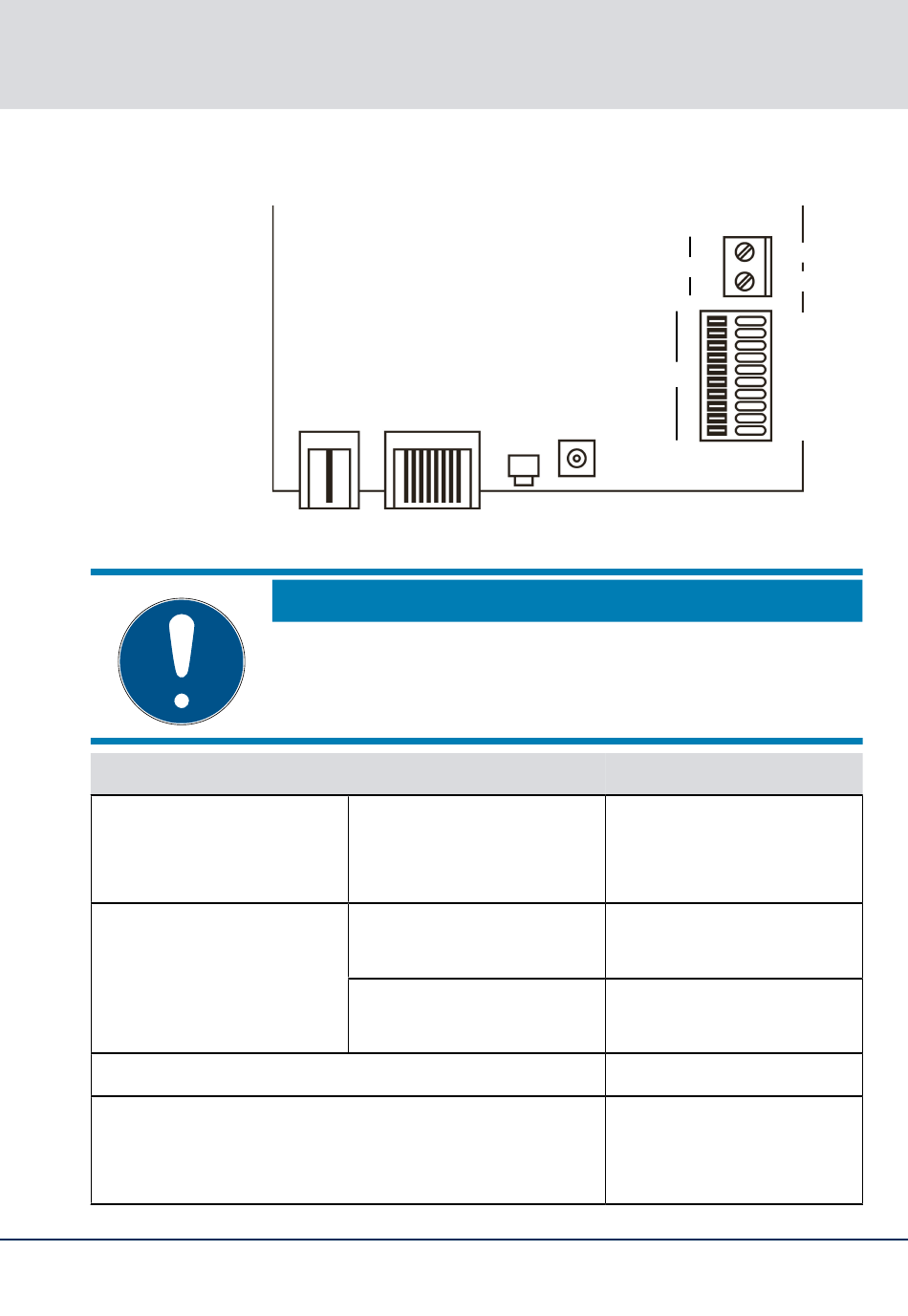

4 Aansluitingen

Aansluiting
DC In
IO-V
out
RJ45
ANT
NL
DC In RJ45
OPMERKING
IO-connector alleen voor RouterNode 2
U kunt de aansluitingen van de IO-connector alleen
gebruiken op de RouterNode 2.
Ronde stekker
Klemmenblok: GND
Klemmenblok: +3,3 V
4. Aansluitingen
IO-Vout
IO
ANT
Betekenis
Stroomvoorziening
met een ronde stek-
kerverbinding
Hulpspanningsuitgang
– Aardingsaansluiting
Hulpspanningsuitgang
– Pluspool
Netwerkverbinding
Aansluiting voor exter-
ne antenne (zie Anten-
ne)
GND
+ 3.3 V
Analog Input
Unused
DI 3
DI 2
DI 1
O 3
O 2
O 1.NC
O 1.NO
O 1.COM
