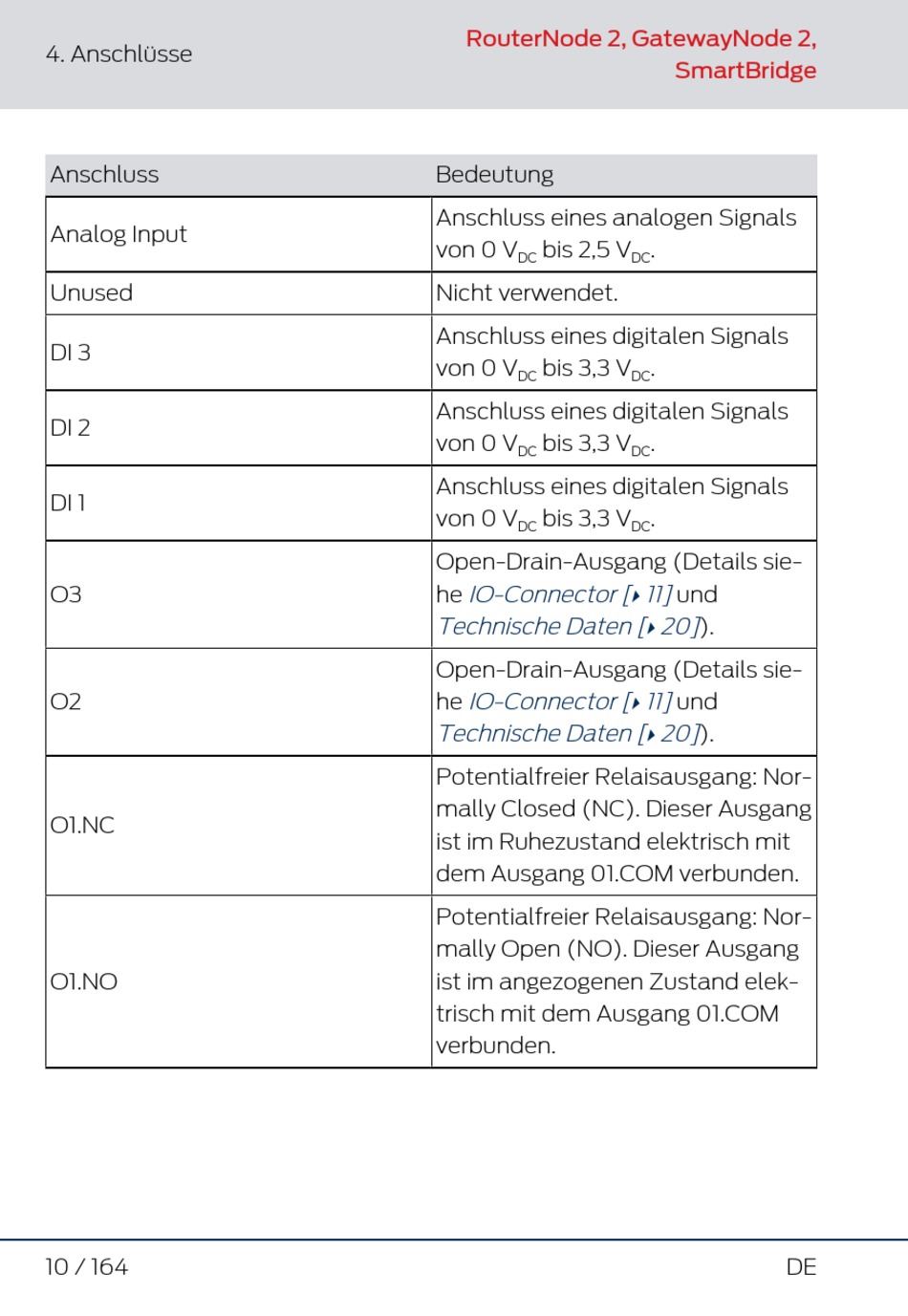

4. Anschlüsse
Anschluss
Analog Input
Unused
DI 3
DI 2
DI 1
O3
O2
O1.NC
O1.NO
10 / 164
RouterNode 2, GatewayNode 2,
Bedeutung
Anschluss eines analogen Signals
von 0 V bis 2,5 V
DC
Nicht verwendet.
Anschluss eines digitalen Signals
von 0 V bis 3,3 V
DC
Anschluss eines digitalen Signals
von 0 V bis 3,3 V
DC
Anschluss eines digitalen Signals
von 0 V bis 3,3 V
DC
Open-Drain-Ausgang (Details sie-
IO-Connector [
he
Technische Daten [
Open-Drain-Ausgang (Details sie-
he IO-Connector [
Technische Daten [
Potentialfreier Relaisausgang: Nor-
mally Closed (NC). Dieser Ausgang
ist im Ruhezustand elektrisch mit
dem Ausgang 01.COM verbunden.
Potentialfreier Relaisausgang: Nor-
mally Open (NO). Dieser Ausgang
ist im angezogenen Zustand elek-
trisch mit dem Ausgang 01.COM
verbunden.
SmartBridge
.
DC
.
DC
.
DC
.
DC
11]
und
}
20]
).
}
11]
und
}
20] ).
}
DE
