RouterNode 2, GatewayNode 2,
SmartBridge

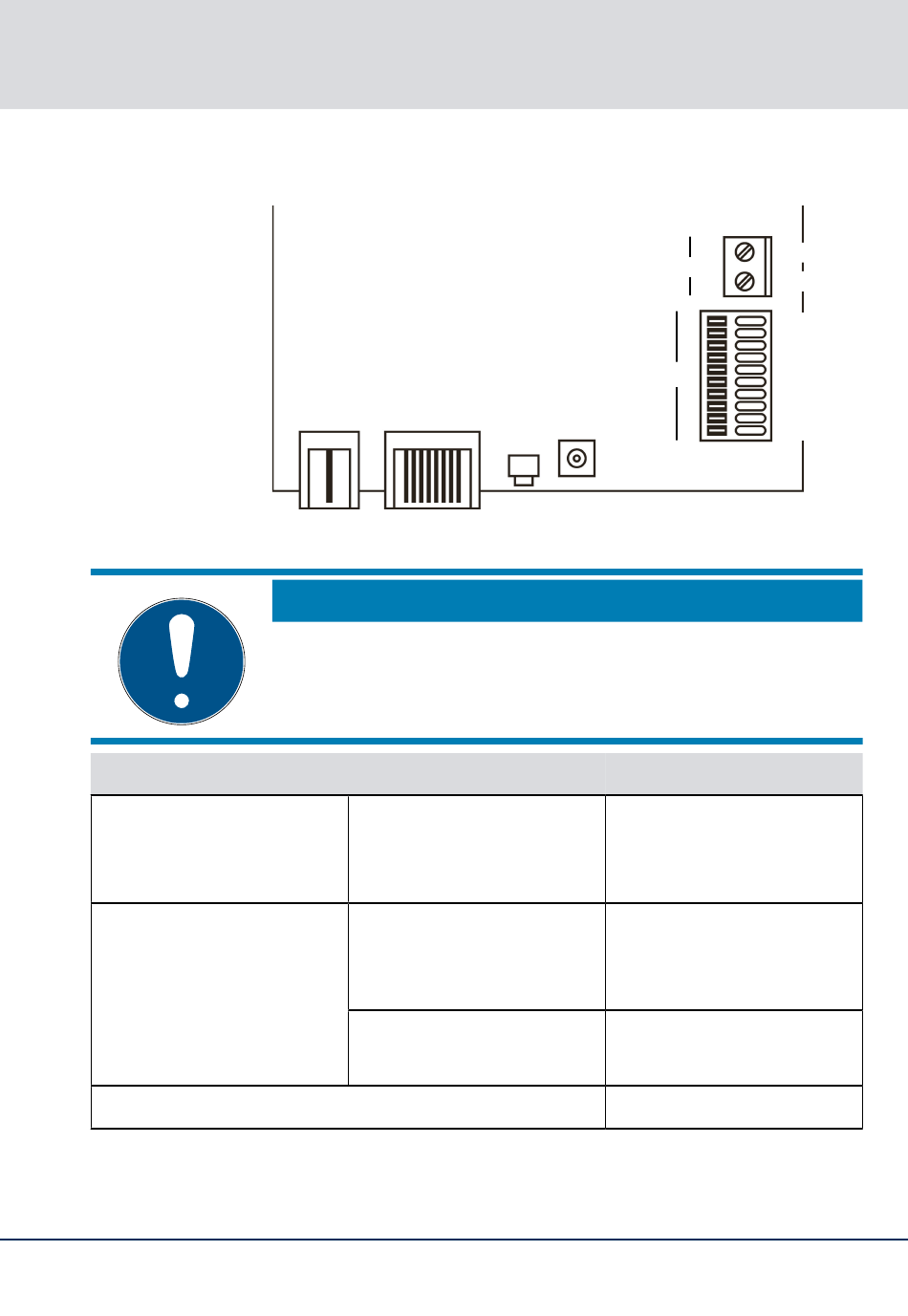

4 Collegamenti

Collegamento
DC In
IO-V
out
RJ45
IT
DC In RJ45
NOTA
Connettore IO solo per RouterNode 2
Potete usare i collegamenti del connettore IO solo sul
RouterNode 2.
Connettore tondo
Morsettiera: GND
Morsettiera: +3,3 V
4. Collegamenti
IO-Vout
IO
ANT
Significato
Alimentazione elettri-
ca con connettore cir-
colare
Uscita di tensione au-
siliaria - Collegamento
a massa
Uscita di tensione au-
siliaria - Polo positivo
Collegamento di rete
GND
+ 3.3 V
Analog Input
Unused
DI 3
DI 2
DI 1
O 3
O 2
O 1.NC
O 1.NO
O 1.COM
