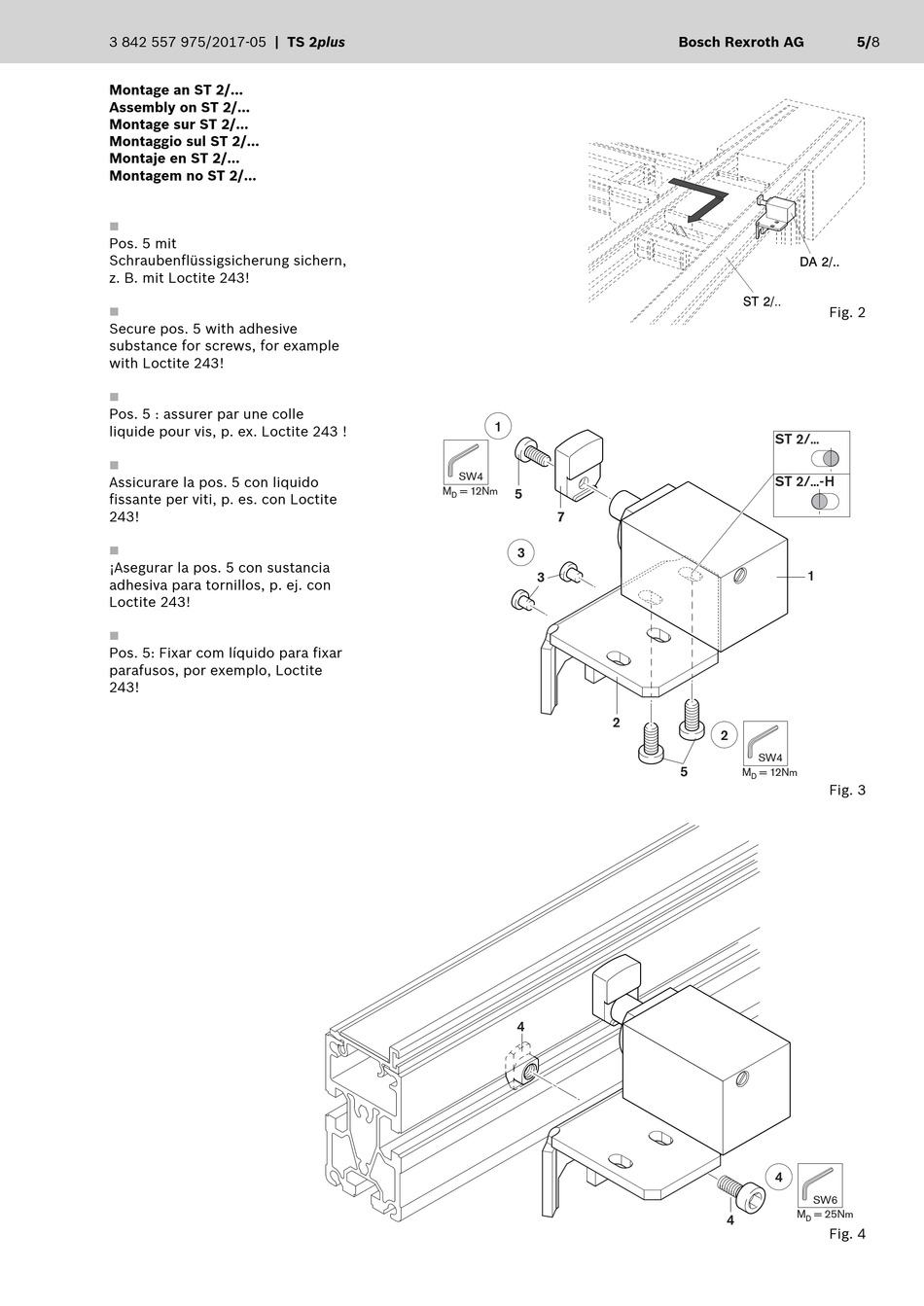

3 842 557 975/2017-05 | TS 2plus
Montage an ST 2/...
Assembly on ST 2/...
Montage sur ST 2/...
Montaggio sul ST 2/...
Montaje en ST 2/...
Montagem no ST 2/...
Pos. 5 mit
Schraubenflüssigsicherung sichern,
z. B. mit Loctite 243!
Secure pos. 5 with adhesive
substance for screws, for example
with Loctite 243!
Pos. 5 : assurer par une colle
liquide pour vis, p. ex. Loctite 243 !
Assicurare la pos. 5 con liquido
fissante per viti, p. es. con Loctite
243!
¡Asegurar la pos. 5 con sustancia
adhesiva para tornillos, p. ej. con
Loctite 243!
Pos. 5: Fixar com líquido para fixar
parafusos, por exemplo, Loctite
243!
1
SW4
M
= 12Nm
5
D
7
3
3
2
4
Bosch Rexroth AG
Fig. 2
ST 2/...
ST 2/...-H
1
2
SW4
5
M
= 12Nm
D
Fig. 3
4
SW6
M
= 25Nm
4
D
Fig. 4
5/8
