Ogólne instrukcje montażu
• Upewnij się, że piasta RUFLEX®-slip jest w doskonałym stanie technicznym.
• Oczyścić powierzchnie ślizgowe piasty, części napędowej, podkładki dociskowej i okładziny
cierne z zanieczyszczeń, oleju i smaru.
• Zabezpieczyć piastę ślizgową przed przesunięciem osiowym na wale za pomocą śruby
ustalającej DIN 916 z ząbkowanym punktem puszki lub płyty czołowej.
A C H T U N G!
!
Brudne powierzchnie ślizgowe osłabiają działanie piasty ślizgowej.
tuleja ślizgowa
centrująca
• Sprawdzić szerokość tulei centrującej. ZenBu
= 1,5 x s1 + b1
Przykład:
RUFLEX® - Piasta poślizgowa Rozmiar 1
Szerokość części napędowej np. b1 = 8 mm
Szerokość okładziny ciernej s1 = 3 mm
1,5 x 3 + 8 = 12,5 mm
ZenBu = Jeśli w zamówieniu nie podano szerokości
części napędowej, tuleja ślizgowa centrująca
montowana jest maksymalnie.
Długość dostarczona.
A C H T U N G!
!
R U F L L E X
R u t s c h n a b a b e c h n
a b e
P r z e d s i ę b i o r s t w a
n i e n a l e ż n o ś ć
®
KTR-N46010
Liść:
Wydanie: 5

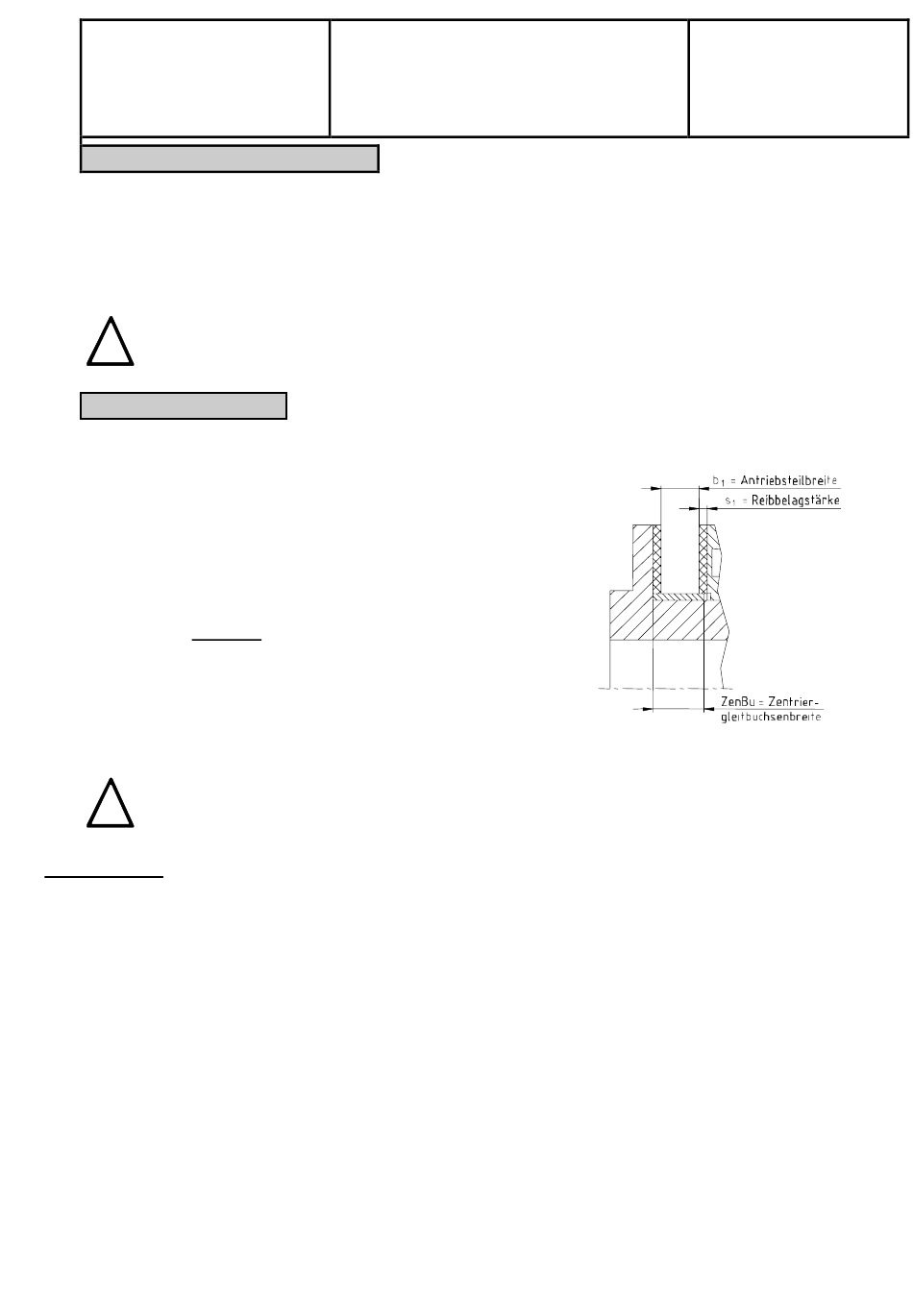

Rysunek 3: Tuleja ślizgowa centrująca
