Bedienung
6.13.4
Toleranzband

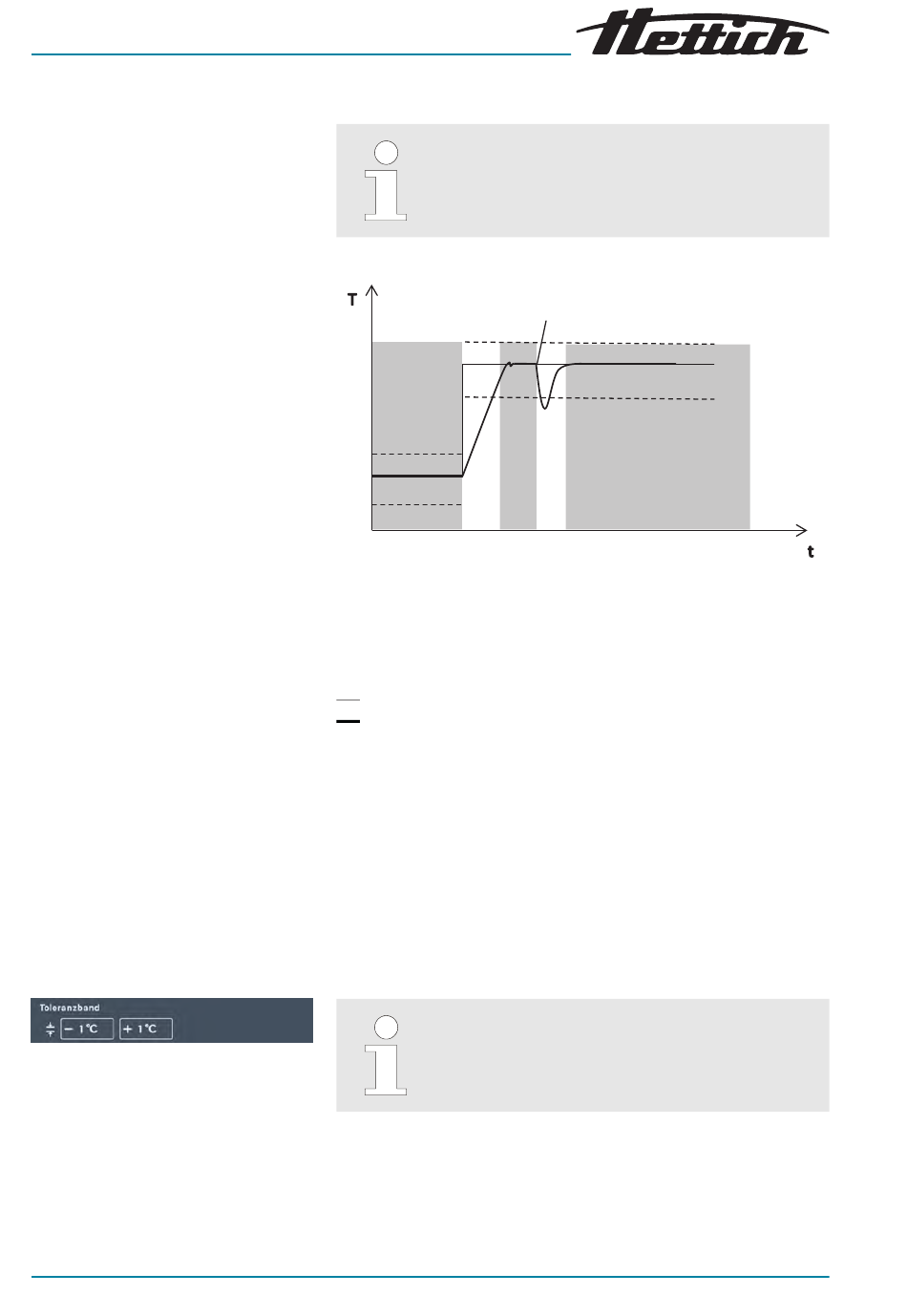

Abb. 151: Menü „Toleranzband"
100 / 179
In diesem Menü können Sie die Einstellungen für den
Toleranzbandalarm vornehmen.
A
+ 3 K
B
- 5 K
C
Abb. 150: Toleranzband
A
Temperatur 2
B
Temperatur 1
C
Alarm aktiv (grauer Hintergrund in dem Diagramm)
D
Türöffnung
- - - Temperaturlimit
Temperatur Soll-Wert
Temperatur Ist-Wert
Das Toleranzband ist das Ergebnis der Einstellung der oberen und
unteren Temperaturgrenze. Es wird überwacht ob sich die IST-Tem-
peratur innerhalb des Toleranzbandes befindet.
Die Toleranzbandgrenzen können symmetrisch oder asymmetrisch
um die Soll-Temperatur gelegt werden. Ab Werk sind diese auf ±1 °C
bzw. ± 2 °F eingestellt.
Die Toleranzbandgrenzen können in 1 °C- oder 1 °F-Schritten zwi-
schen 1 °C und 30 °C bwz. 2 °F bzw. 54 °F festgelegt werden.
Überschreitet die Ist-Temperatur eine der Toleranzbandgrenzen, wird
ein optischer und akustischer Alarm ausgegeben. Der potentialfreie
Alarmausgang wird geschaltet.
Verletzungen des Toleranzbandes werden protokol-
liert und Sie können diese jederzeit betrachten und
bewerten.
Beispiel einer asymmetrischen Einstellung des Tolelranzbandes:
■
Die aktuelle Soll-Temperatur ist auf 37 °C eingestellt.
■
Das obere Toleranzband ist auf +3 °C eingestellt.
■
Das untere Toleranzband ist auf -5 °C eingestellt.
12.2020 / Rev. 01
D
C
C
+3 K
-5 K
AB66006
