6.2 Schaltfunktion
Der Schaltausgang OUx ändert seinen Schaltzustand bei Über- oder Unterschrei-
ten der eingestellten Schaltgrenzen (v-RMS, a-Peak, a-RMS)� Dabei kann zwi-
schen Hysterese- und Fensterfunktion gewählt werden�

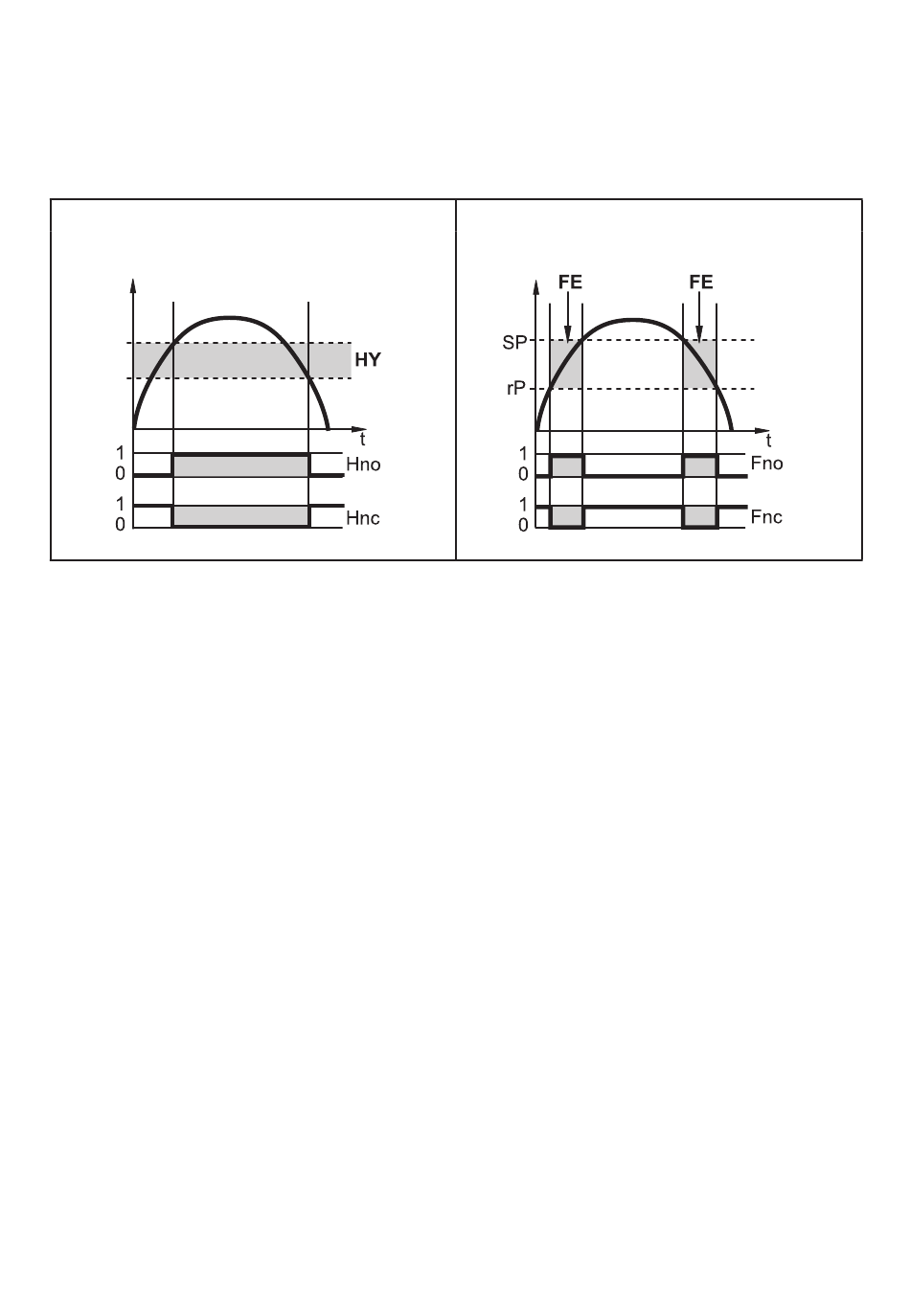

Hysteresefunktion
v-RMS
SP
rP
SP = Schaltpunkt
rP = Rückschaltpunkt
HY = Hysterese
Hno = Hysterese Schließer (normally open)
Hnc = Hysterese Öffner (normally closed)
6.3 Prozessdaten-Beschreibung
6.3.1 v-RMS
Der v-RMS (Effektivwert der Schwinggeschwindigkeit) misst die Gesamtlast
einer rotierenden Maschine� Die häufigsten Arten der Überlastung (Unwucht,
Ausrichtfehler, usw�) spiegeln sich im v-RMS wieder� Eine erhöhte Belastung kann
die Maschine langfristig schädigen (Ermüdung, Dauerfestigkeit) oder im Extremfall
in kurzer Zeit zerstören�
6.3.2 a-RMS
Der a-RMS (Effektivwert der Beschleunigung) erkennt mechanische Berührungen
von Maschinenkomponenten� Diese Berührung tritt typischerweise bei Verschleiß
(defektes Lager, verschlissene Zahnräder, usw�) oder Schmierstoffproblemen
(Verunreinigungen im Fett, Wasser im Öl, usw�) auf�
6.3.3 a-Peak
Der a-Peak überwacht den Maximalwert der Beschleunigung� Stöße in der Be-
schleunigung können, wie bei einem Crash, einmalig oder periodisch auftreten,
zum Beispiel bei einem Lagerschaden� a-Peak ist ein Maß für die an der Maschine
auftretenden Kräfte�
8
Fensterfunktion
v-RMS
SP = oberer Grenzwert
rP = unterer Grenzwert
FE = Fenster
Fno = Fenster Schließer (normally open)
Fnc = Fenster Öffner (normally closed)
