Die Messrichtung sollte in
Richtung der Hauptschwin-
gung liegen� Diese verläuft in
der Regel in radialer Richtung
zur Welle�
Bei Festlagern mit hoher
Axialkraftaufnahme oder
Axiallagern ist die bevorzugte
Messrichtung axial zur Welle�
► Montage nur in massiver Gehäusewand und senkrecht zur Maschinenoberflä-
che in Lagernähe oder am Lagerschild�
► Messrichtung des Sensors beachten�
► Auf sichere Schwingungsübertragung achten und keine elastischen Zwischen-
schichten zulassen�
► Gerät mit einem Anzugsdrehmoment von 8 Nm fest anschrauben�
Adapter jeglicher Art haben Einfluss auf die Schwingungsmessung� Masse, Form
und Steifigkeit des Adapters beeinflussen den Frequenzgang des Gesamtsystems�
Es können sowohl Resonanzen als auch Dämpfungseffekte in verschiedenen
Frequenzbereichen entstehen�
► Bei allen Befestigungsarten den Sensor mit einem Drehmoment gemäß Daten-
blatt anschrauben�
Ein zu geringes Drehmoment kann zu einer zu schwachen Kopplung des
Sensors an die Maschine führen, ein zu hohes Drehmoment kann den Sen-
sor und die Schraube beschädigen�
4.1 Kontaktoberfläche vorbereiten
► Eine lackfreie, saubere und glatte Kontaktoberfläche zur Befestigung des Sen-
sors vorbereiten�
Die vorbereitete Kontaktoberfläche muss etwas größer als der Sensor oder der
Montageadapter sein�

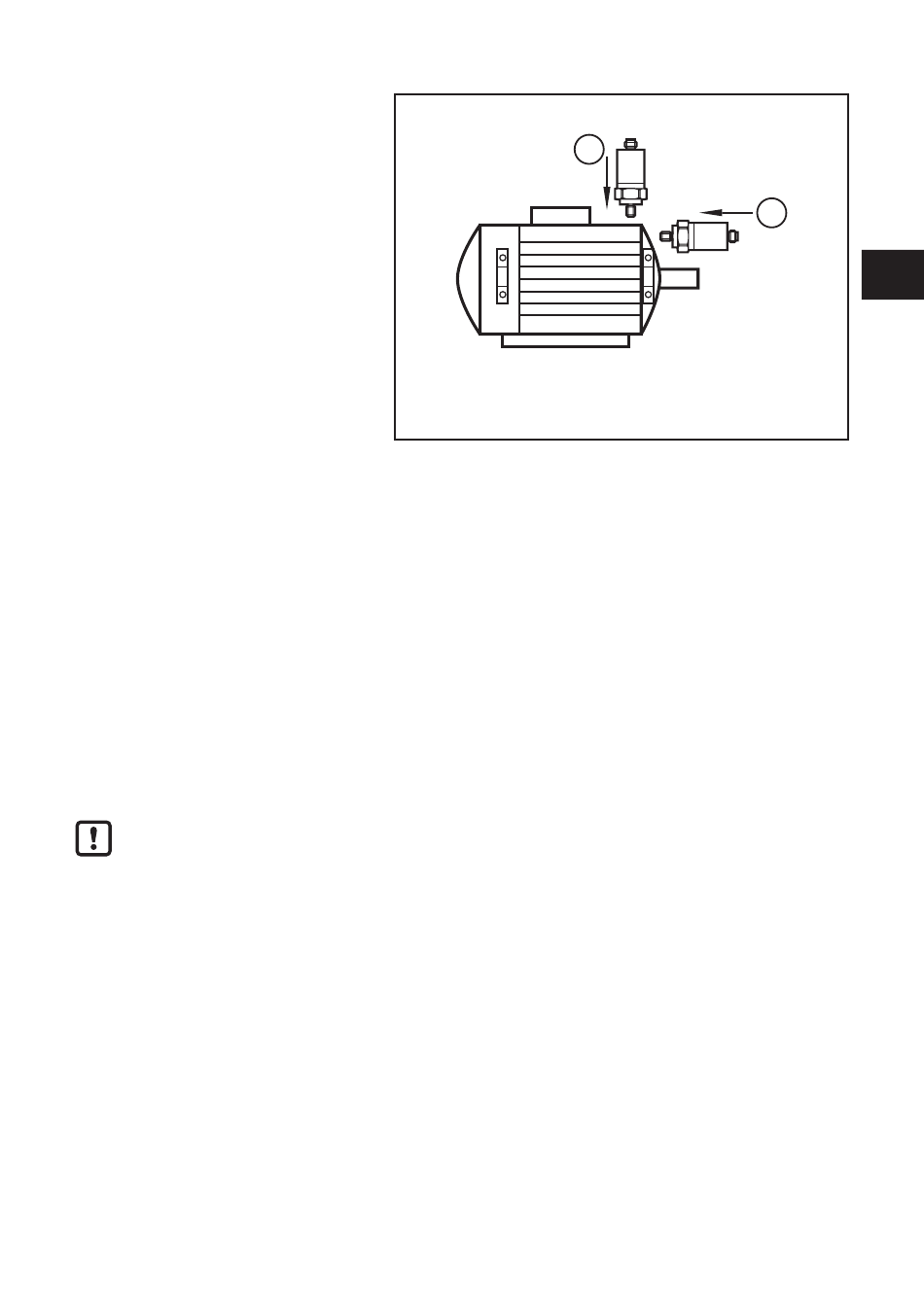

1: Radiale Montage
2: Axiale Montage
1
2
