Installation

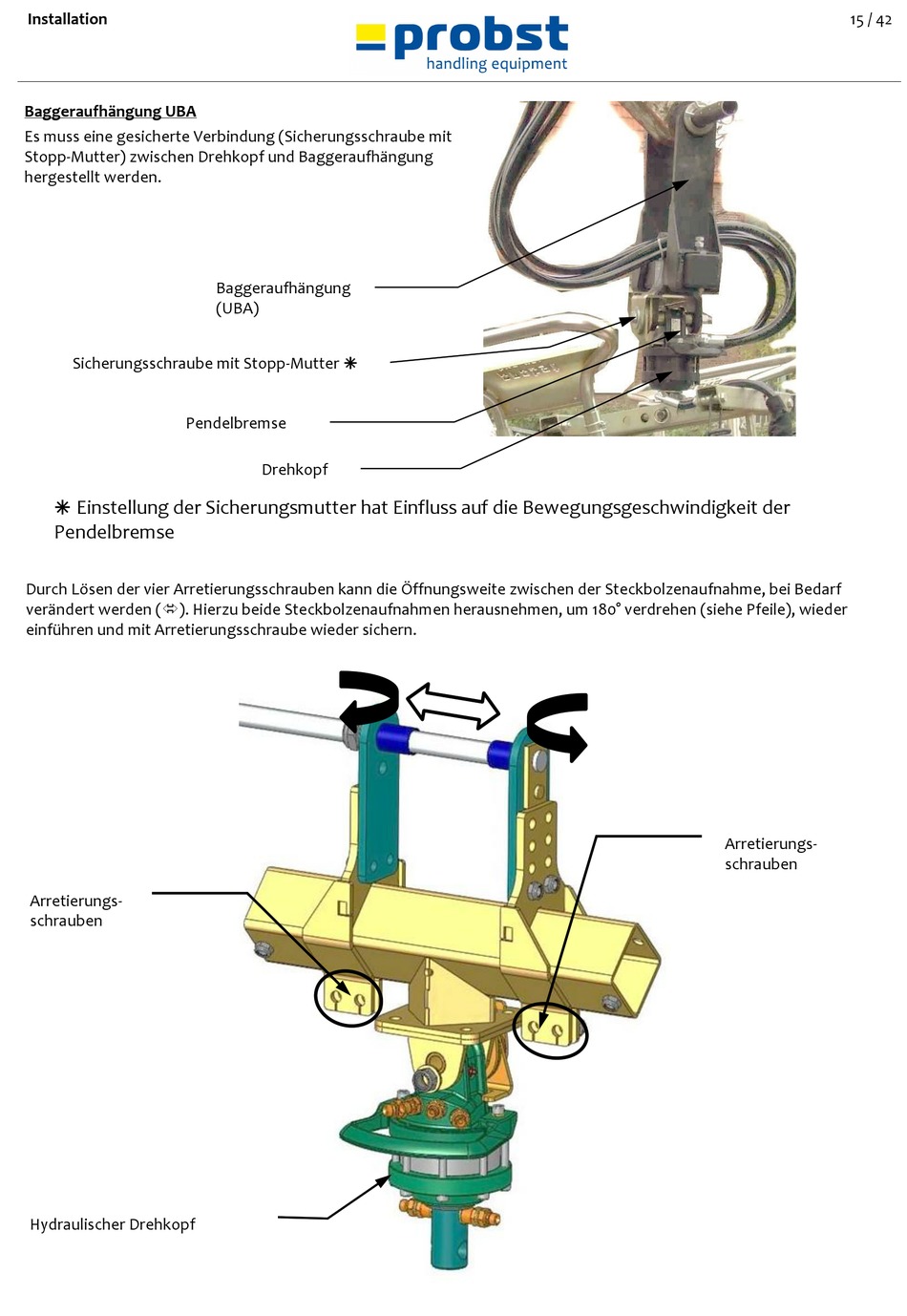

Baggeraufhängung UBA
Es muss eine gesicherte Verbindung (Sicherungsschraube mit
Stopp-Mutter) zwischen Drehkopf und Baggeraufhängung
hergestellt werden.
Sicherungsschraube mit Stopp-Mutter
Pendelbremse
Einstellung der Sicherungsmutter hat Einfluss auf die Bewegungsgeschwindigkeit der
Pendelbremse
Durch Lösen der vier Arretierungsschrauben kann die Öffnungsweite zwischen der Steckbolzenaufnahme, bei Bedarf
verändert werden (). Hierzu beide Steckbolzenaufnahmen herausnehmen, um 180° verdrehen (siehe Pfeile), wieder
einführen und mit Arretierungsschraube wieder sichern.
Arretierungs-
schrauben
Hydraulischer Drehkopf
Baggeraufhängung
(UBA)
Drehkopf
15 / 42
Arretierungs-
schrauben
