5 Montage und Inbetriebnahme

GEFAHR
Lebensgefahr durch Stromschlag!
Bei Kontakt mit spannungsführenden Bauteilen besteht
Lebensgefahr.
f Das Werkzeug nur an eine ordnungsgemäß installierte
und normgerechte Steckdose mit Schutzkontakten
anschließen.
f Die Anforderungen an die Spannung und die
Stromstärke beachten.
f Keine spannungsführenden Bauteile berühren.
WARNUNG
Verletzungsgefahr durch herunterfallende
Werkzeuge und Bauteile!
Nicht ordnungsgemäß montierte Werkzeuge oder Bauteile
der Hängevorrichtung können herunterfallen und schwere
Körperverletzungen (vor allem im Kopfbereich)
verursachen.
f Persönliche Schutzausrüstung benutzen.
f Alle Bauteile der Hängevorrichtung und das Werkzeug
ordnungsgemäß montieren.
f Die Hängevorrichtung nur an geeignete Decken,
Trägerkonstruktionen oder Schienensystemen
montieren.
VORSICHT
Mögliche Quetschgefahr durch schließende Zangen!
Ein eingeschaltetes Werkzeug kann bei Montagearbeiten
unbeabsichtigt ausgelöst werden.
Die sich schließenden Zangen am Werkzeug können zu
Quetschverletzungen führen.
f Montagearbeiten nur bei ausgeschaltetem Netzgerät
durchführen.
5 .1 Benötigtes Montagewerkzeug
f Nötige Montagearbeiten mit den folgenden
Montagewerkzeugen durchführen:
• Gabelschlüssel (SW 13)
• Innensechskantschlüssel (SW 4)
Betriebsanleitung • Hängevorrichtung AT2000 CPK • 03/2020 • 106-29021
Montage und Inbetriebnahme

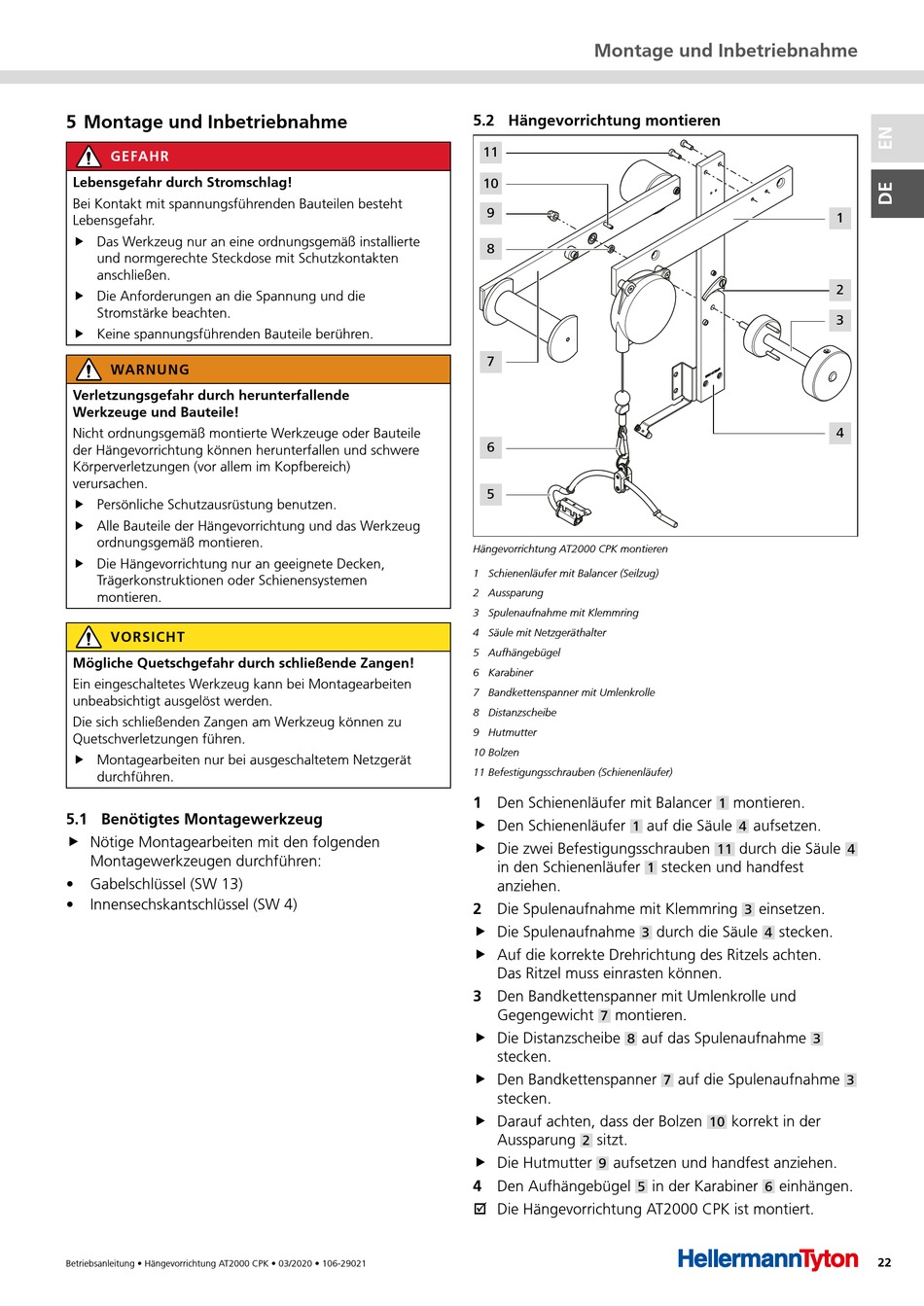

5 .2 Hängevorrichtung montieren
11
10
9
8
7
6
5
Hängevorrichtung AT2000 CPK montieren
1 Schienenläufer mit Balancer (Seilzug)
2 Aussparung
3 Spulenaufnahme mit Klemmring
4 Säule mit Netzgeräthalter
5 Aufhängebügel
6 Karabiner
7 Bandkettenspanner mit Umlenkrolle
8 Distanzscheibe
9 Hutmutter
10 Bolzen
11 Befestigungsschrauben (Schienenläufer)
1 Den Schienenläufer mit Balancer
f Den Schienenläufer
auf die Säule
1
f Die zwei Befestigungsschrauben
in den Schienenläufer
1
anziehen.
2 Die Spulenaufnahme mit Klemmring
f Die Spulenaufnahme
3
f Auf die korrekte Drehrichtung des Ritzels achten.
Das Ritzel muss einrasten können.
3 Den Bandkettenspanner mit Umlenkrolle und
Gegengewicht montieren.
7
f Die Distanzscheibe auf das Spulenaufnahme
8
stecken.
f Den Bandkettenspanner
stecken.
f Darauf achten, dass der Bolzen
Aussparung sitzt.
2
f Die Hutmutter aufsetzen und handfest anziehen.
9
4 Den Aufhängebügel
5
; Die Hängevorrichtung AT2000 CPK ist montiert.
montieren.
1
aufsetzen.
4
durch die Säule
11
stecken und handfest
einsetzen.
3
durch die Säule stecken.
4
3
auf die Spulenaufnahme
7
korrekt in der
10
in der Karabiner einhängen.
6
1
2
3
4
4
3
