3 Aufbau und Funktion

3 .1 Aufbau

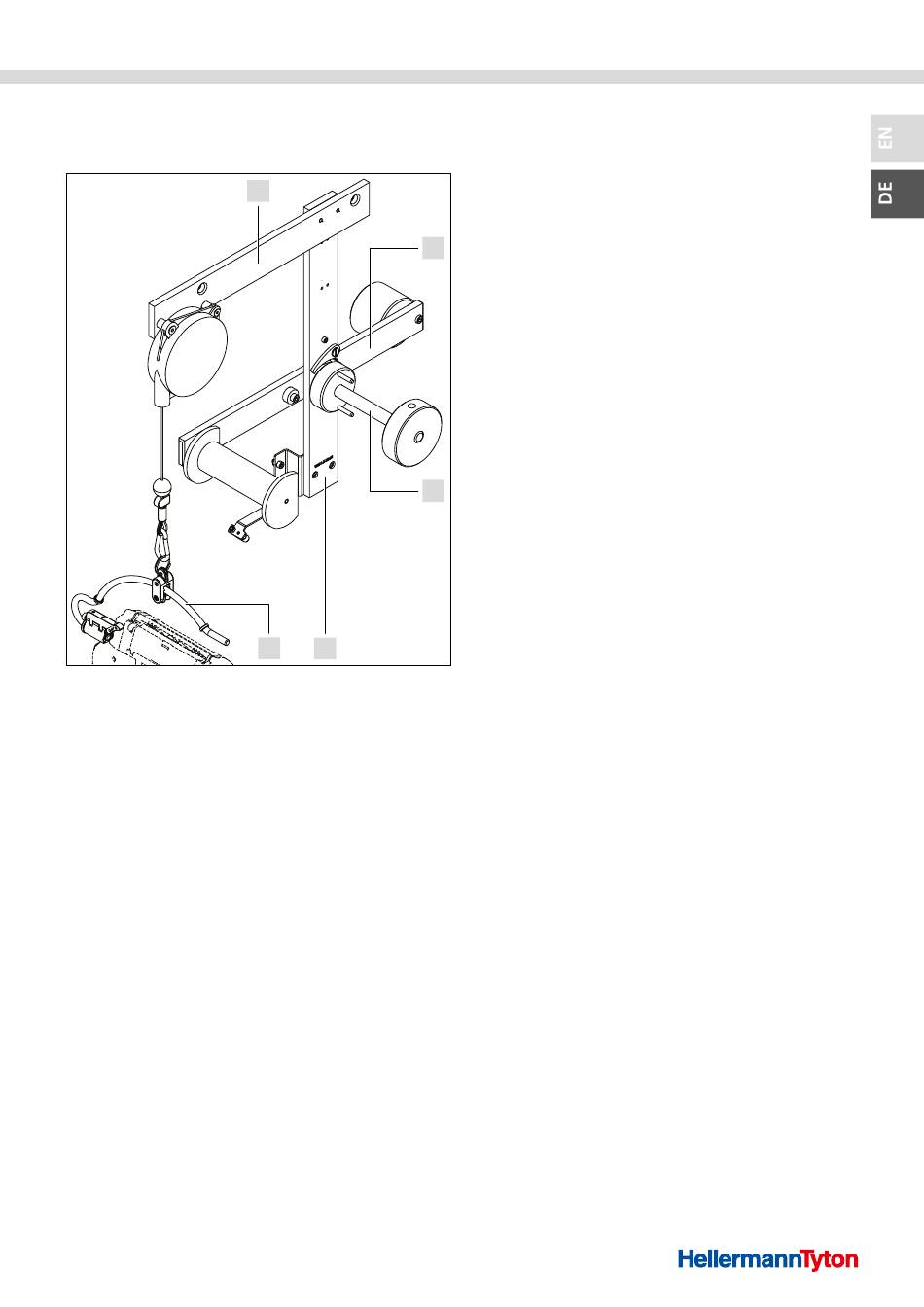

Übersicht Hängevorrichtung AT2000 CPK
1 Schienenläufer mit Balancer (Seilzug)
2 Bandkettenspanner mit Umlenkrolle und Gegengewicht
3 Spulenaufnahme mit Klemmring
4 Säule mit Netzgeräthalter
5 Aufhängebügel mit Adapter

3 .2 Lieferumfang

Die Hängevorrichtung wird mit den folgenden
Bauteilen und Befestigungselementen ausgeliefert:
• 1× Schienenläufer mit Balancer (Seilzug)
• 1× Säule mit Netzgeräthalter
• 1× Spulenaufnahme mit Klemmring
• 1× Bandkettenspanner mit Umlenkrolle und
Gegengewicht
• 1× Aufhängebügel mit Adapter
• 1× Sicherungsstift (Adapter)
• 2× Befestigungsschrauben (Adapter)
• 2× Befestigungsschrauben (Schienenläufer)
• 4× Befestigungsschrauben (Netzgeräthalter)
• 1× Hutmutter samt Unterlegscheibe
• 1× Betriebsanleitung
f Den Lieferumfang vor Beginn der Montage auf
Vollständigkeit überprüfen.
Betriebsanleitung • Hängevorrichtung AT2000 CPK • 03/2020 • 106-29021
1
5 4

3 .3 Funktion

Die Hängevorrichtung AT2000 CPK dient dazu das
Werkzeug Autotool 2000 CPK in einer hängenden
Position am Arbeitsplatz zu montieren. Diese
hängende Position ermöglicht ein flexibles und
störungsfreies Arbeiten mit dem Werkzeug
Autotool 2000 CPK am Arbeitsplatz.
2
Das Werkzeug Autotool 2000 CPK wird dabei über
einen mitgelieferten Aufhängebügel an einen
Balancer (Seilzug) eingehängt. Der Balancer sorgt für
einen Gewichtsausgleich und somit eine Entlastung
für den Bediener während des Einsatzes.

4 Transport und Lagerung

Nur ein ordnungsgemäßer Transport und eine
ordnungsgemäße Lagerung helfen mögliche
Sachschäden an der Hängevorrichtung zu minimieren.
Die folgenden Grundsätze zu dem Transport und der
Lagerung einhalten:
3
f Alle bewegliche Bauteile sichern.
f Ausschließlich die mitgelieferte Originalverpackung für
den Transport und die Lagerung verwenden.
f Die Hängevorrichtung an trockenen und vor
Spritzwasser geschützten Orten lagern.
f Die Hängevorrichtung vor direktem Sonnenlicht und
extremer Hitze schützen.
f Die elektronischen Bauteile (z. B. Autotool 2000CPK,
Netzgerät CPK und deren Kabel) stoßfest verpacken
und getrennt von der Hängevorrichtung lagern.
