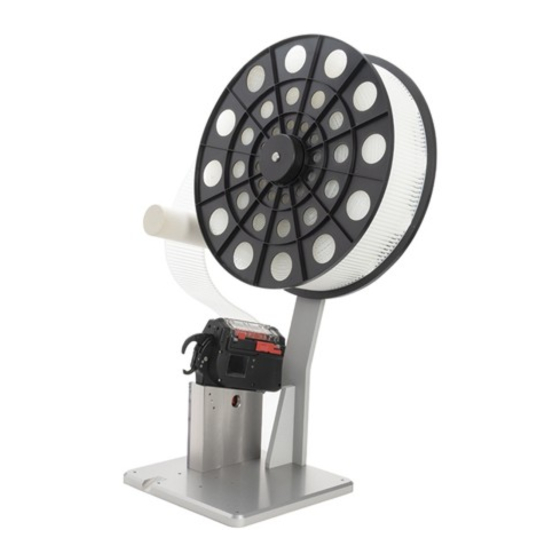

- Seite 1 B e n c h M o u n t K i t A T 2 0 0 0 C P K O pe r a t in g In s tru c ti on s Be tr i e b s a n l e it u n g...
- Seite 2 English Translation of the original instructions Deutsch Originalanleitung...
-
Seite 3: Inhaltsverzeichnis
11.5 Weight ..... . . 14 12 Customer service and spare parts . . . . . . .14 Operating Instructions • Bench Mount Kit AT2000 CPK • 03/2020 • 106-29020... -
Seite 4: User Information
1 .9 General information Actions that violate the aforementioned statements will require payment of damages. We reserve the right to make technical changes without notice. Operating Instructions • Bench Mount Kit AT2000 CPK • 03/2020 • 106-29020... -
Seite 5: Safety Instructions
CAUTION f Only use accessories that are approved by Possible slight injuries. HellermannTyton. NOTE Possible damage to the bench mount, the tool, the cable bundle, or the surroundings. Operating Instructions • Bench Mount Kit AT2000 CPK • 03/2020 • 106-29020... -
Seite 6: Intended Use
2 .8 Personnel qualification Underage persons of trainees may only perform work under the supervision of an experienced qualified personnel and with the express consent of the operator. Operating Instructions • Bench Mount Kit AT2000 CPK • 03/2020 • 106-29020... -
Seite 7: Layout And Function
• 3× fixing screws (tool mount) • 1× cap nut • 1× operating instructions f Check the scope of delivery for completeness before starting installation. Operating Instructions • Bench Mount Kit AT2000 CPK • 03/2020 • 106-29020... -
Seite 8: Required Installation Tools
10 Guide roller with bracket 11 Reel brake A Normal installation (waste disposal through the opening in the base plate) B Optional installation (waste disposal in front of the base plate) Operating Instructions • Bench Mount Kit AT2000 CPK • 03/2020 • 106-29020... -
Seite 9: Installing The Bench Mount Kit At The Workplace
4 Close the tool mount. f Put the cover on the housing f Insert the screw knob and tighten by hand. ; The tool is inserted in the tool mount. Operating Instructions • Bench Mount Kit AT2000 CPK • 03/2020 • 106-29020... -
Seite 10: Connecting The Tool
4 Guide the band chain over the guide roller to the tool. f Make sure that the band chain is not twisted. ; The cable tie reel is inserted. Operating Instructions • Bench Mount Kit AT2000 CPK • 03/2020 • 106-29020... -
Seite 11: Operation
5 Guide the band chain over the guide roller to the tool. f Make sure that the band chain is not twisted. ; The cable tie reel is replaced. Operating Instructions • Bench Mount Kit AT2000 CPK • 03/2020 • 106-29020... -
Seite 12: Maintenance
In case of uncertainty regarding disposal, contact the out of operation manufacturer. f Pull the power cable out of the socket. Taking out of operation is used to decommission the bench mount. Operating Instructions • Bench Mount Kit AT2000 CPK • 03/2020 • 106-29020... -
Seite 13: Technical Data
Technical data 11 Technical data 11 .1 Bench mount kit Dimensions of the bench mount (all specifications in mm) Operating Instructions • Bench Mount Kit AT2000 CPK • 03/2020 • 106-29020... -
Seite 14: Tool Mount
If you have any questions or suggestions, please contact HellermannTyton. The contact data is listed at the end of this documentation. Dimensions of the base plate (all specifications in mm) Operating Instructions • Bench Mount Kit AT2000 CPK • 03/2020 • 106-29020... - Seite 15 Geeigneter Arbeitsplatz ... 25 Tischvorrichtung am Arbeitsplatz installieren ..... 26 Betriebsanleitung • Tischvorrichtung AT2000 CPK • 03/2020 • 106-29020...
-
Seite 16: Benutzerhinweise
Die Betriebsanleitung des Autotool 2000 CPK ist zu Verwendung elektronischer Systeme verarbeitet, beachten. vervielfältigt oder verbreitet werden. 1 .9 Allgemeine Angaben Handlungen, die den o. g. Angaben widersprechen, verpflichten zu Schadensersatz. Technische Änderungen vorbehalten. Betriebsanleitung • Tischvorrichtung AT2000 CPK • 03/2020 • 106-29020... -
Seite 17: Sicherheitshinweise
Ersetzte Bauteile auf deren Funktion überprüfen. f Ausschließlich Zubehör verwenden, dass von Mögliche leichte Verletzungen. HellermannTyton freigegeben ist. HINWEIS Mögliche Schäden an der Tischvorrichtung, dem Werkzeug, dem Bündelgut oder in der Umgebung. Betriebsanleitung • Tischvorrichtung AT2000 CPK • 03/2020 • 106-29020... -
Seite 18: Bestimmungsgemäße Verwendung
Teile ersetzen. 2 .8 Qualifikation des Personals Minderjährige oder Personen in der Ausbildung dürfen die Arbeiten nur unter Aufsicht einer erfahrenen Fachkraft und nach ausdrücklicher Erlaubnis des Betreibers durchführen. Betriebsanleitung • Tischvorrichtung AT2000 CPK • 03/2020 • 106-29020... -
Seite 19: Aufbau Und Funktion
Die sich schließenden Zangen am Werkzeug können zu Quetschverletzungen führen. • 1× Hutmutter f Montagearbeiten nur bei ausgeschaltetem Netzgerät • 1× Betriebsanleitung durchführen. f Den Lieferumfang vor Beginn der Montage auf Vollständigkeit überprüfen. Betriebsanleitung • Tischvorrichtung AT2000 CPK • 03/2020 • 106-29020... -
Seite 20: Benötigtes Montagewerkzeug
Abfallabführung verfügen (nur bei Montage 9 Spulenaufnahme inkl. Klemmring 10 Umlenkrolle mit Halter 11 Spulenbremse A Normale Montage (Abfallabführung durch die Aussparung der Grundplatte) B Optionale Montage (Abfallabführung vor der Grundplatte) Betriebsanleitung • Tischvorrichtung AT2000 CPK • 03/2020 • 106-29020... -
Seite 21: Installieren
Darauf achten, dass das Griffsytsem Werkzeugs bündig aufliegt. 4 Die Werkzeugaufnahme schließen. f Die Abdeckung auf das Gehäuse aufsetzen. f Die Handschraube einsetzen und handfest anziehen. ; Das Werkzeug ist in die Werkzeughalterung eingesetzt. Betriebsanleitung • Tischvorrichtung AT2000 CPK • 03/2020 • 106-29020... -
Seite 22: Werkzeug Anschließen
Spulenaufnahme schieben. f Darauf achten, dass die Kabelbinderspule gegen den Uhrzeigersinn abgewickelt werden kann. f Die Kabelbinderspule drehen, bis diese in die Spulenbremse einrastet. 3 Den Klemmring auf die Spulenaufnahme setzen. Betriebsanleitung • Tischvorrichtung AT2000 CPK • 03/2020 • 106-29020... -
Seite 23: Bedienung
5 Die Bandkette über die Umlenkrolle 3 Das Netzgerät wieder einschalten. Werkzeug führen. ; Die Tischvorrichtung ist gereinigt. f Darauf achten, dass die Bandkette nicht verdreht. ; Die Kabelbinderspule ist ausgetauscht. Betriebsanleitung • Tischvorrichtung AT2000 CPK • 03/2020 • 106-29020... -
Seite 24: Wartung
Das Netzgerät vor der Außerbetriebnahme stromlos f Bei Unklarheiten zur Entsorgung den Hersteller schalten kontaktieren. f Das Netzkabel aus der Steckdose ziehen. Die Außerbetriebnahme dient zum Stilllegen der Tischvorrichtung. Betriebsanleitung • Tischvorrichtung AT2000 CPK • 03/2020 • 106-29020... -
Seite 25: Technische Daten
Technische Daten 11 Technische Daten 11 .1 Tischvorrichtung Maße der Tischvorrichtung (Alle Angaben in mm) Betriebsanleitung • Tischvorrichtung AT2000 CPK • 03/2020 • 106-29020... -
Seite 26: Werkzeugaufnahme
Werkzeug 12 Kundenservice und Ersatzteile Bei Fragen oder Anregungen wenden Sie sich bitte an HellermannTyton. Die Kontaktdaten sind am Ende dieser Dokumentation aufgeführt. Maße der Grundplatte (Alle Angaben in mm) Betriebsanleitung • Tischvorrichtung AT2000 CPK • 03/2020 • 106-29020... -
