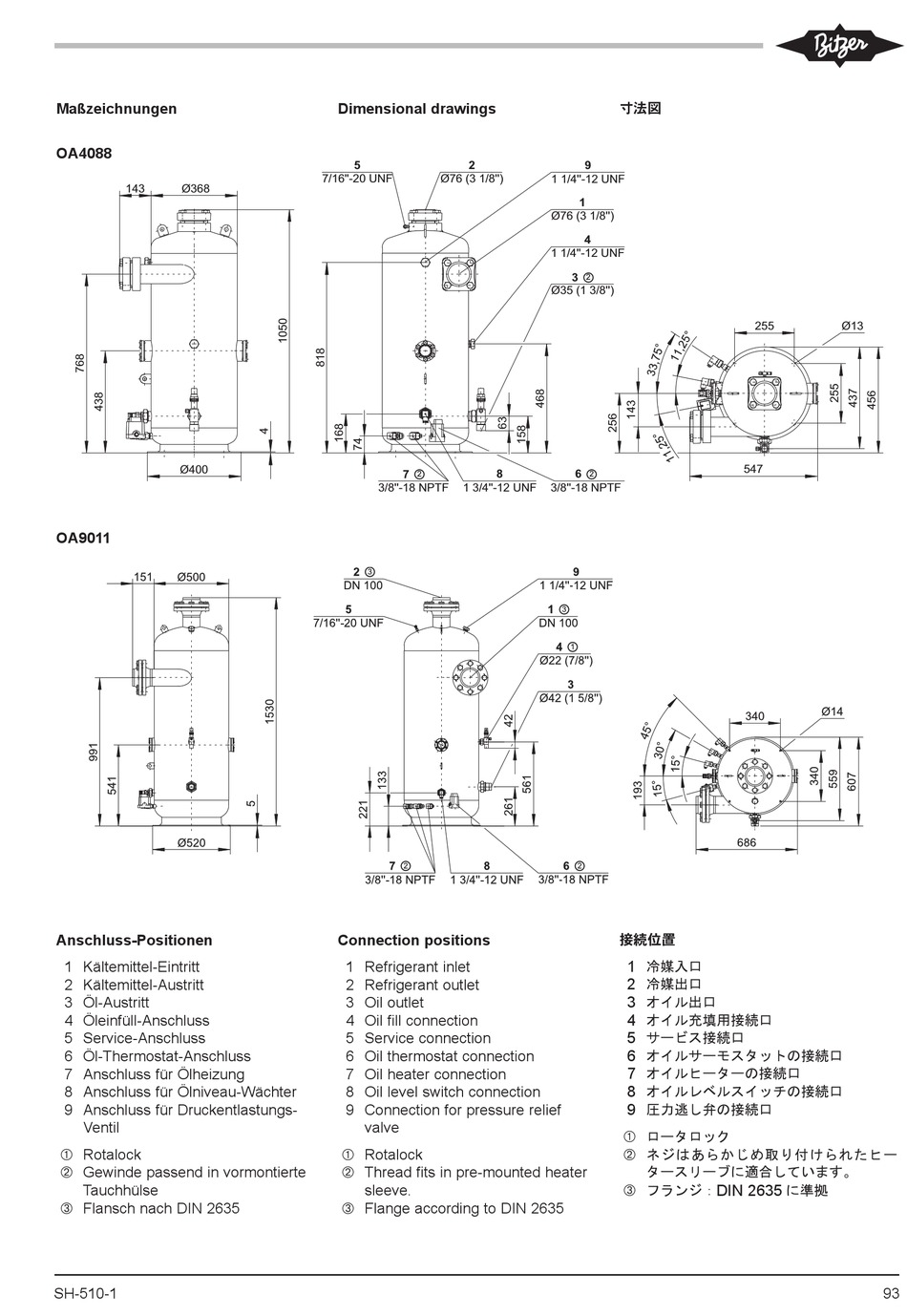

Maßzeichnungen
OA4088
1 4 3
  Ø 3 6 8
Ø 4 0 0
OA9011
Anschluss-Positionen
1 Kältemittel-Eintritt
2 Kältemittel-Austritt
3 Öl-Austritt
4 Öleinfüll-Anschluss
5 Service-Anschluss
6 Öl-Thermostat-Anschluss
7 Anschluss für Ölheizung
8 Anschluss für Ölniveau-Wächter
9 Anschluss für Druckentlastungs-
Ventil
 Rotalock
 Gewinde passend in vormontierte
Tauchhülse
 Flansch nach DIN 2635
SH-510-1
Dimensional drawings
#
7 / 1 6 ' ' - 2 0 U N F
Ø 7 6 ( 3 1 / 8 ' ' )
%
2
3 / 8 ' ' - 1 8 N P T F
1 3 / 4 ' ' - 1 2 U N F
Connection positions
1 Refrigerant inlet
2 Refrigerant outlet
3 Oil outlet
4 Oil fill connection
5 Service connection
6 Oil thermostat connection
7 Oil heater connection
8 Oil level switch connection
9 Connection for pressure relief
valve
 Rotalock
 Thread fits in pre-mounted heater
sleeve.
 Flange according to DIN 2635
寸法図
'
1 1 / 4 ' ' - 1 2 U N F

Ø 7 6 ( 3 1 / 8 ' ' )
"
1 1 / 4 ' ' - 1 2 U N F
!
2
Ø 3 5 ( 1 3 / 8 ' ' )
&
$
2
3 / 8 ' ' - 1 8 N P T F
接続位置
1
冷媒入口
2
冷媒出口
3
オイル出口
4
オイル充填用接続口
5
サービス接続口
6
オイルサーモスタットの接続口
7
オイルヒーターの接続口
8
オイルレベルスイッチの接続口
9
圧力逃し弁の接続口
ロータロック
ネジはあらかじめ取り付けられたヒー
タースリーブに適合しています。
フランジ:
2 5 5
Ø 1 3
5 4 7
DIN 2635
に準拠
