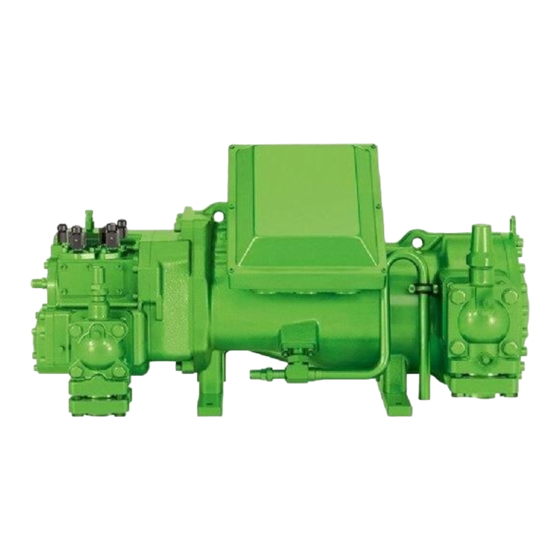

ST-410-4
Motorkennungen für BITZER Schraubenverdichter
Deutsch ....................................................................................................................................................
2
Motor codes for BITZER screw compressors
English......................................................................................................................................................
16
PDF Download // 04.2020
BITZER Kühlmaschinenbau GmbH
Peter-Schaufler-Platz 1 // 71065 Sindelfingen // Germany
Änderungen vorbehalten
Tel +49 7031 932-0 // Fax +49 7031 932-147
Subject to change
bitzer@bitzer.de // www.bitzer.de
Änderungen vorbehalten // Änderungen vorbehalten // Subject to changeSAP-Nr // 04.2020
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Bitzer ST-410-4
Inhaltszusammenfassung für Bitzer ST-410-4
- Seite 1 ST-410-4 Motorkennungen für BITZER Schraubenverdichter Deutsch ..............................Motor codes for BITZER screw compressors English..............................PDF Download // 04.2020 BITZER Kühlmaschinenbau GmbH Peter-Schaufler-Platz 1 // 71065 Sindelfingen // Germany Änderungen vorbehalten Tel +49 7031 932-0 // Fax +49 7031 932-147 Subject to change bitzer@bitzer.de // www.bitzer.de...
-
Seite 2: Inhaltsverzeichnis
4.1 HS.53-Serie (UL) ............................ 12 4.2 HS.64 .. HS.74-Serie (UL) ........................... 13 4.3 HS.85-Serie (UL) ............................ 13 4.4 CS.65 .. CS.85-Serie (UL) ........................... 13 4.5 CS.95-Serie (UL) ............................ 14 4.6 CSV.-Serie (UL)............................ 14 5 Motorversionen HS.64- .. HS.74-Serie ...................... 14 6 Dokument als PDF............................. 15 ST-410-4 // PDF Download... -
Seite 3: Erläuterung Der Motorkennung
1 Erläuterung der Motorkennung Im Hinblick auf die verschiedenen Stromnetze bietet BITZER für seine Verdichter Motoren mit unterschiedlichen Betriebsspannungen und Frequenzen an. In den nachstehenden Tabellen sind die verfügbaren Betriebsspannun- gen für die einzelnen Verdichtergruppen aufgeführt. Zur Identifizierung der Betriebsspannung und der Motoraus- führung ergänzt BITZER den jeweiligen Verdichternamen durch die Angabe der Motorkennung. -
Seite 4: Verdichterauswahl
Kapitel siehe Kapitel siehe Kapitel siehe Kapitel HSN8591-160 HSK9593-240, HSK9593-280, HSK95103-28 HSK95103-32 HSN95103-28 , Seite 8 Seite 9 Seite 9 0, Seite 9 0, Seite 9 0, Seite 9 siehe Kapitel (UL), Seite Tab. 1: HS.-Verdichter ST-410-4 // PDF Download... -
Seite 5: Csh-Verdichter
Seite 9 Seite 9 Seite 9 siehe Kapitel siehe Kapitel siehe Kapitel siehe Kapitel siehe Kapitel siehe Kapitel CSH9663-160, CSH9673-180, CSH9683-210, CSH9693-240, CSH96103-280, CSH96113-320, Seite 10 Seite 10 Seite 10 Seite 10 Seite 10 Seite 10 ST-410-4 // PDF Download... -
Seite 6: Csw-Verdichter
CSW9593-240 CSW95103-24 CSW95103-28 CSW95113-28 CSW95113-32 CSW10583-36 CSW10593-36 , Seite 10 0, Seite 10 0, Seite 10 0, Seite 10 0, Seite 10 0, Seite 11 0, Seite 11 siehe Kapitel CSW10593-40 0, Seite 11 Tab. 3: CSW-Verdichter ST-410-4 // PDF Download... -
Seite 7: Csv.-Verdichter
3 Motorkennungen für Verdichter ohne UL-Abnahme 3.1 HS.53-Serie Spannungsbe- Nennspannung Motorkennung Motoranschluss Nennspannung Spannungsbe- reich reich 50 Hz 60 Hz 180-200 ∆/∆∆ 200-220 220-240 ∆/∆∆ ∆/∆∆ 360-400 360-400 ∆/∆∆ 380-415 40P* ∆/∆∆ 440-480 420-440 ∆/∆∆ ∆/∆∆ Tab. 7: HS.53-Serie: Motorkennungen ST-410-4 // PDF Download... -
Seite 8: Hs.64
Motoranschluss Nennspannung Spannungsbe- reich reich 50 Hz 60 Hz 180-200 ∆/∆∆ 200-220 220-240 ∆/∆∆ Y/∆ 360-400 ∆/∆∆ 360-400 360-400 ∆/∆∆ 380-415 Y/∆ 440-480 380-415 40P* ∆/∆∆ 440-480 420-440 ∆/∆∆ ∆/∆∆ 630-690 660-720 Tab. 9: HS.85-Serie: Motorkennungen * Standardmotor ST-410-4 // PDF Download... -
Seite 9: Hs.95-Serie
50 Hz 60 Hz 15P① ∆/∆∆ 190-210 180-200 ∆/∆∆ 200-230 220-240 ∆/∆∆ Y/∆ 360-400 ∆/∆∆ 360-400 360-400 Y/∆ 360-400 ∆/∆∆ 380-415 Y/∆ 440-480 380-415 40P* ∆/∆∆ 440-480 ∆/∆∆ 420-440 ∆/∆∆ ∆/∆∆ 630-690 660-720 70P① ∆/∆∆ ST-410-4 // PDF Download... -
Seite 10: Cshp65
Motoranschluss Nennspannung Spannungsbe- reich reich 50 Hz 60 Hz Y/∆ 360-400 360-400 Y/∆ 380-415 40D* Y/∆ 440-480 44D① Y/∆ 420-440 45D① Y/∆ 50D① Y/∆ 630-690 660-720 Tab. 14: CS.95-Serie und CSH96-Serie: Motorkennungen * Standardmotor ① nicht für CSH96 ST-410-4 // PDF Download... -
Seite 11: Cshp95-Serie
über FU 380-480 über FU 380-480 Tab. 17: CSVH2-Serie mit integriertem Frequenzumrichter (FU): Motorkennungen 3.12 CSVW2-Serie mit integriertem Frequenzumrichter (FU) Motorkennung Motoranschluss Spannungsbereich 50 Hz und 60 Hz über FU 380-480 über FU 380-480 Tab. 18: CSVW2-Serie: Motorkennungen ST-410-4 // PDF Download... -
Seite 12: Csvh3- Und Csvw3-Serie
4 Motorkennungen für Verdichter mit UL-Abnahme 4.1 HS.53-Serie (UL) Motorkennung Motoranschluss Nennspannung (V) Spannungsbereich (V) 60 Hz ∆/∆∆ (Dual Voltage) 208/230 208-230 ∆ (Dual Voltage) 440-480 4PU* ∆/∆∆ 440-480 ∆/∆∆ Tab. 21: HS.53-Serie: UL-Motorkennungen, 60 Hz * Standardmotor ST-410-4 // PDF Download... -
Seite 13: Hs.64
∆/∆∆ 190-210 ∆/∆∆ 208/230 208-230 3DU① Y/∆ 360-400 ∆/∆∆ 360-400 4DU*① Y/∆ 440-480 4PU* ∆/∆∆ 440-480 5DU① Y/∆ ∆/∆∆ Tab. 24: CS.65 .. CS.85-Serie: UL-Motorkennungen, 60 Hz * Standardmotor ① nur CS.8593-180 ② nur. CS.65 und CS.75 ST-410-4 // PDF Download... -
Seite 14: Cs.95-Serie (Ul)
HSN6451-40 HSK6461-40 HSK6461-60 HSN6461-50 HSK7451-50 HSK7451-70 HSN7451-60 HSK7461-60 HSK7461-80 HSN7461-70 HSK7471-70 HSK7471-90 HSN7471-75 Tab. 27: Motorversionen HS.64- .. HS.74-Serie ① Motor 2: Speziell fü r R134a optimierte Verdichter für Klima- und Normalkühlung bis max. 65°C Verflüssigung- stemperatur ST-410-4 // PDF Download... -
Seite 15: Dokument Als Pdf
6 Dokument als PDF Dokument als PDF öffnen ST-410-4 // PDF Download... -
Seite 20: Csw Compressors
CSW95103-24 CSW95103-28 CSW95113-28 CSW95113-32 CSW10583-36 CSW10593-36 , page 24 0, page 24 0, page 24 0, page 24 0, page 24 0, page 25 0, page 25 see chapter CSW10593-40 0, page 25 Tab. 3: CSW compressors ST-410-4 // PDF Download...
