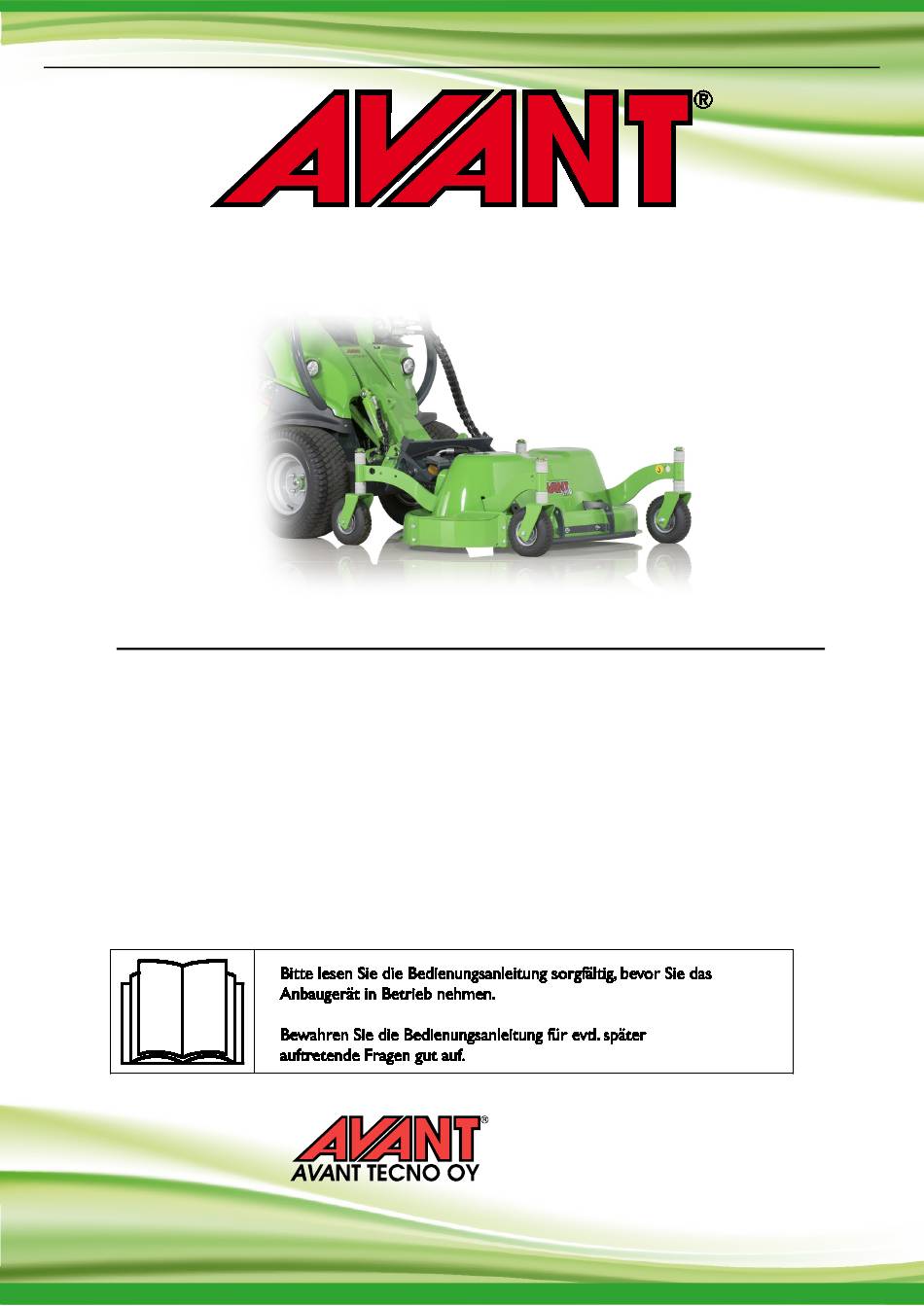

- Seite 1 Deutsch Sichelmähwerk 1200 2019 1 Bedienungsanleitung für Anbaugeräte Sichelmähwerk 1200 Produktnummer A35965 Hersteller: Ylötie 1 33470YLÖJÄRVI FINLAND Tel. +358 3 347 8800 e-mail: sales@avanttecno.com Fax +358 3 348 5511 www.avanttecno.com A438944 2019 1 DE 2015-...
- Seite 2 Sichelmähwerk 1200 2019 1...
-
Seite 3: Inhaltsverzeichnis
Sichelmähwerk 1200 2019 1 INHALTSVERZEICHNIS 1. VORWORT ............................4 In diesem Handbuch verwendete Warnsymbole ........................ 5 2. VERWENDUNGSZWECK........................6 3. SICHERHEITSANWEISUNG FÜR DIE BENUTZUNG DES ANBAUGERÄTES ......8 4. TECHNISCHE DATEN ........................12 Sicherheitsetiketten und Hauptkomponenten des Anbaugeräts ..............12 5. -
Seite 4: Vorwort
4 (36) 1. Vorwort Avant Tecno Oy möchte Ihnen für den Kauf dieses Anbaugerätes für Ihren Avant-Lader danken. Es wurde auf Grundlage einer jahrelangen Erfahrung in der Produktentwicklung und -herstellung konzipiert und hergestellt. Indem Sie sich mit diesem Handbuch und den folgenden Anweisungen vertraut machen, gewährleisten Sie Ihre Sicherheit sowie einen zuverlässigen Betrieb und eine lange Lebensdauer des Geräts. -
Seite 5: In Diesem Handbuch Verwendete Warnsymbole
5 (36) In diesem Handbuch verwendete Warnsymbole Die folgenden Warnsymbole werden in diesem Handbuch verwendet. Sie weisen auf Faktoren hin, die berücksichtigt werden müssen, um das Risiko von Verletzungen oder Sachschäden zu minimieren: WARNUNGSICHERHEITSHINWEISSYMBOL Dieses Symbol bedeutet: „Warnung, Vorsicht! Es geht um Ihre Sicherheit!“... -
Seite 6: Verwendungszweck

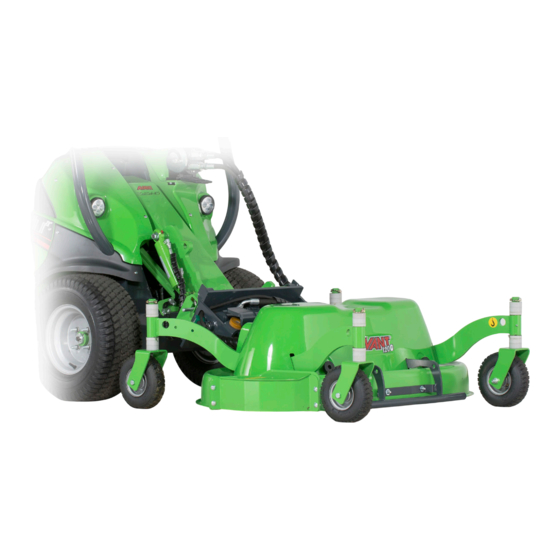

6 (36) 2. Verwendungszweck Dieses AVANT-Sichelmähwerk 1200 ist ein Anbaugerät, das für die Verwendung mit den in Tabelle 1 angegebenen AVANT-Multifunktionsladern geeignet ist. Das Sichelmähwerk ist für Heim-, aber auch für professionelle Anwendungen geeignet. Sein Verwendungszweck ist das Mähen von Rasen auf ebenen, gepflegten Böden, die frei von Steinen, Baumstümpfen, großen Ästen oder ähnlichen Hindernissen sind. - Seite 7 Zusätzliche Gegengewichte könnten auch erforderlich sein. Zur Kompatibilität die für einen Modell, das nicht auf der Tabelle angezeigt wird, bitte an Ihren Avant Händler wenden. Die Kompatibilitätsempfehlungen basieren auf der Breite des Laders, der Hubkraft des Laders und dem Ölfluss der Zusatzhydraulik des Laders.
-
Seite 8: Sicherheitsanweisung Für Die Benutzung Des Anbaugerätes
8 (36) 3. Sicherheitsanweisung für die Benutzung des Anbaugerätes Bitte beachten, dass Sicherheit das Ergebnis mehrerer Faktoren ist. Die Kombination Lader-Anbaugerät verfügt über eine sehr hohe Leistung und unsachgemäße oder sorglose Nutzung oder Wartung kann zu schweren Körperverletzungen oder Sachschäden führen. Daher müssen sich Bediener vor der Inbetriebnahme mit der sachgemäßen Bedienung sowie mit den Benutzerhandbüchern des Laders und des Anbaugeräts vertraut machen. - Seite 9 9 (36) Schnitt- und Quetschgefahr – Scharfe und starke Messer rotieren mit hoher Geschwindigkeit. Verwenden Sie den Mäher nur dann, wenn er auf allen vier Rädern sicher auf dem Boden steht. Die Inbetriebnahme des Mähers in einer anderen Position könnte die Messer freilegen und zu einem Kontakt mit denselben führen.
- Seite 10 10 (36) Verwenden Sie das Anbaugerät nur zu seinem Verwendungszweck. Eine andere Verwendung könnte ein unnötiges Sicherheitsrisiko darstellen und das Gerät könnte beschädigt werden. Vergewissern sich, dass Lader allen erforderlichen WARNUNG Sicherheitskomponenten ausgestattet dass sich diese gutem Betriebszustand befinden. Es müssen Sitzgurte verwendet werden. Wenn im Arbeitsbereich mit bestimmten Gefahren zu rechnen ist, muss eine entsprechende Sicherheitsausrüstung verwendet werden.
- Seite 11 11 (36) Quetschgefahr – Verhindern Sie, dass sich Personen unter einem angehobenen Anbaugerät oder Hubarm des Laders aufhalten. Beachten Sie, dass sich der Hubarm des WARNUNG Laders auch dann absenken oder umkippen kann, wenn der Motor abgeschaltet wurde (Quetschgefahr). Der Lader wurde nicht konzipiert, um eine angehobene Last längere Zeit zu transportieren.
-
Seite 12: Technische Daten
12 (36) 4. Technische Daten Tabelle 2 – Sichelmähwerk 1200 – Spezifikationen Produktnummer A36965 Arbeitsbreite: 1200 mm Gewicht: 172 kg Schnitthöhe: 25 - 100 mm Antriebssystem: Hydraulik, Direkt-/Riemenantrieb Messer: 2 Messer, 615 mm, A33205 Mulchkit (Standardausstattung): A36408 Seitenauswurfklappe (optionales Extra): A36013 Luftdruck Stützrad:... - Seite 13 13 (36) Typenschild des Anbaugerätes A438944 Anbringen eines neuen Aufklebers: Reinigen Sie die Oberfläche sorgfältig, um das ganze Fett zu beseitigen. Lassen Sie sie vollständig trocknen. Ziehen Sie die Schutzfolie des Aufklebers ab und drücken Sie ihn fest auf. Achten Sie darauf, den Klebstoff des Aufklebers nicht zu berühren. Tabelle 3 –...
- Seite 14 14 (36) Tabelle 4 – Sichelmähwerk 1200 – Hauptkomponenten AVANT-Schnellkupplungsplatte und Niveauausgleich OptiFloat® Anzeigehalterungen für Niveauausgleich OptiFloat® (rot) Klinge (2 Stk.) Schutzabdeckung Seitenabdeckung/Seitenauswurfklappe Stützräder (4 Stk.) Hydraulikmotor Multikupplungshalterung...
-
Seite 15: Anbringen Eines Anbaugerätes
Nicht in dem Bereich zwischen Anbaugerät und Lader aufhalten. Das Anbaugerät nur auf ebenem Untergrund anbauen.. WARNUNG Niemals ein Anbaugerät bewegen oder anheben, das nicht verriegelt worden ist. Avant-Schnellkupplungssystem: Schritt 1: Die Verriegelungsbolzen auf der Schnellkupplungsplatte anheben und rückwärts die Verriegelungsöffnung einfahren, sodass sie in der oberen... - Seite 16 Risiko eines Umkippens, Risiken von Schäden am Anbaugerät infolge einer Überlastung sowie Risiken in Zusammenhang mit unkontrollierten Bewegungen des Anbaugeräts und dessen Komponenten. Wenn Ihr Lader nicht in Tabelle 1 auf Seite 6 aufgeführt ist, konsultieren Sie bitte Ihren Avant-Händler, bevor Sie dieses Anbaugerät verwenden.
-
Seite 17: Anschluss Und Trennung Von Hydraulikschläuchen
17 (36) 5.1 Anschluss und Trennung von Hydraulikschläuchen Bei Avant-Ladern sind die Hydraulikschläuche mit dem Mehrfachsteckersystem verbunden. Wenn Sie einen Avant-Lader Serie 300-700 mit der herkömmlichen Schnellkupplung haben auf das Mehrfachsteckersystem umsteigen möchten, Ihren Avant-Händler oder das Kundenzentrum kontaktieren, um Anleitungen oder Installationsdienstleistungen anzufordern. - Seite 18 18 (36) Trennen von Hydraulikschläuchen: Vor dem Trennen der Anschlüsse das Anbaugerät auf eine sichere Position auf einer festen und ebenen Fläche absenken. Den Steuerhebel der Zusatzhydraulik in die neutrale Position stellen. Beim Trennen des Anbaugerätes stets die Hydraulikkupplungen trennen, bevor die Schnellkupplungsplatte entsperrt wird, um eine Beschädigung des Schlauchs und das Verschütten von Öl zu vermeiden.
-
Seite 19: Betriebsanleitungen
19 (36) 6. Betriebsanleitungen Prüfen Sie ein weiteres Mal das Anbaugerät und den Arbeitsbereich, bevor Sie mit der Arbeit beginnen, und prüfen Sie, ob alle Hindernisse aus dem Arbeitsbereich entfernt wurden. Eine schnelle Prüfung des Geräts und des Arbeitsbereichs vor der Bedienung ist wichtig, um die Sicherheit und die beste Leistung des Geräts zu gewährleisten. -
Seite 20: Prüfungen Vor Der Bedienung
20 (36) 6.1 Prüfungen vor der Bedienung Entfernen oder markieren Sie vor den Arbeiten alle Hindernisse, wie etwa Mülleimer, große Äste oder Steine, im Arbeitsbereich. Prüfen Sie das Gebiet auf etwaige versteckte Gräben, Kanalschächte oder andere Gefahrenbereiche. Denken Sie daran, dass sich unter hohem Gras Hindernisse verbergen könnten. -
Seite 21: Bedienen Des Mähers
21 (36) 6.2 Bedienen des Mähers Stellen Sie den Mäher auf die korrekte Betriebsposition ein, bevor Sie ihn starten. Nachfolgende Kapitel über das Niveauausgleichsystem und Einstellungen konsultieren. Den Mäher starten: Den Steuerhebel der Zusatzhydraulik des Laders in seine Sperrposition bringen (oder elektrische Tasten auf dem Joystick verwenden, sofern vorhanden), um den Mäher zu bedienen. - Seite 22 22 (36) Ein fahrlässiger Betrieb kann Ihnen oder umstehenden Personen Verletzungen zufügen – Behalten Sie stets die Kontrolle über den Lader. Die Bedienung eines leistungsstarken Mähers erfordert die volle Aufmerksamkeit des Bedieners. Lassen Sie WARNUNG sich während des Mähens nicht ablenken, wie etwa durch ein Mobiltelefon. Empfohlene Betriebsgeschwindigkeit und höchstzulässiger Ölfluss: Stellen Sie die Drehzahl des Motors ein, sodass sich der Fluss der Zusatzhydraulik des Motors im ...
-
Seite 23: Transportposition
23 (36) 6.3 Transportposition Halten Sie den Lader stabil. Transportieren Sie das Anbaugerät stets so niedrig und so dicht am Boden wie möglich. Halten Sie den Teleskop-Hubarm während des Transports eingefahren. VORSICHT 6.4 Arbeiten auf unebenem Boden Besondere Vorsicht ist geboten, wenn die Maschine auf abschüssigen Gelände oder an Hängen eingesetzt wird. -
Seite 24: Optifloat
24 (36) 6.5 OptiFloat® Das Anbaugerät ist mit einem mechanischen Niveauausgleichsystem ausgestattet, das einen effizienten Betrieb auf unebenem Gelände ermöglicht. Das Gleiten bezieht sich auf ein Gelenk, dass es dem Anbaugerät ermöglicht, den Konturen der Bodenfläche zu folgen, ohne dabei den Laderhubarm zu bewegen.OptiFloat® ermöglicht auch ein seitliches Kippen des Anbaugerätes und macht ein Gleiten des Laderhubarms überflüssig. -
Seite 25: Sicherheitsventil
25 (36) 6.5.1 Sicherheitsventil Aus Sicherheitsgründen ist der Aufsatz mit einem Ventil ausgestattet, das eine Verwendung des Aufsatzes verhindert, wenn dieser vom Boden angehoben wurde. Das Ventil hält den Hydraulikfluss zum Hydraulikmotor des Aufsatzes an, wenn der Aufsatz angehoben wird oder das Niveauausgleichsystem zu niedrig eingestellt wurde. -
Seite 26: Bearbeitung Des Schnittguts
26 (36) 6.7 Bearbeitung des Schnittguts Mulchen (Standard): In der Standardkonfiguration mulcht der Sichelmähwerk 1200 das Gras, wodurch das Schnittgut gleichmäßig unter dem Mähwerk verteilt wird. Das Mulchen ermöglicht es, das Schnittgut auf dem Boden zurückzulassen, wenn der Rasen genug gemäht... -
Seite 27: Behebung Einer Verstopfung
27 (36) 6.8 Behebung einer Verstopfung Es ist unwahrscheinlich, dass das Mähdeck bei normalem Betrieb verstopft. Wenn nasses Gras gemäht wird oder mit zu hoher Geschwindigkeit gefahren wird, kann die Seitenauswurfklappe jedoch verstopfen. Wenn es zu einer Verstopfung kommt, prüfen Sie auch das Mähdeck und reinigen Sie sie im Bedarfsfall. Schnittgefahr –... -
Seite 28: Wartung Und Service
Wasser und Seife. Hydraulikflüssigkeit ist auch umweltschädlich, weshalb Lecks vermieden werden müssen. Beseitigen Sie alle auftretenden Leckagen, sobald Sie sie bemerken. Ein kleines Leck kann sich schnell vergrößern. Betreiben Sie das Anbaugerät nur mit jenem Hydrauliköl, das für die Verwendung in Avant-Ladern geeignet ist. Gefahr durch... -
Seite 29: Reinigen Und Schmieren Des Mähers
Wird ein Defekt vorgefunden, muss der Hydraulikschlauch oder die Komponente ausgetauscht werden und das Gerät darf nicht mehr verwendet werden, bis es repariert ist. Ersatzteile sind bei Ihrem nächsten AVANT- Händler oder bei einer autorisierten Servicestelle erhältlich. Überlassen Sie die Reparaturarbeiten professionellen Servicetechnikern, wenn Sie nicht über ausreichende Kenntnisse und Erfahrung hinsichtlich... -
Seite 30: Schleifen Und Austauschen Der Schneidmesser
30 (36) 7.3 Schleifen und Austauschen der Schneidmesser Die Messer verschleißen während des normalen Betriebs, weshalb ihr Zustand nach einigen Anwendungen geprüft werden muss. Wenn das Mähwerk sauber ist, weist unter anderem Folgendes auf stumpfe oder beschädigte Messer hin: Niedrigere Schneidqualität, was zu ungleichmäßigem Schneiden, ausgerissenem Gras oder ... -
Seite 31: Befestigung Der Messer
31 (36) 7.3.1 Befestigung der Messer Die Messer sind mit einer mittleren Schraube und zwei Scherschrauben verbunden. Um die Messer und die Lager des Mähers zu schützen, brechen oder verbiegen sich die Scherschrauben, wenn die Messer gegen Steine oder andere schwere Hindernisse schlagen. Die Scherschrauben und die zeitliche Abstimmung der Messer müssen geprüft werden, nachdem die Messer stark mit einem Hindernis kollidiert sind. -
Seite 32: Prüfen Der Zeitlichen Abstimmung Der Messer
32 (36) Im Bedarfsfall kann der Riemen durch Bewegen der Riemenscheibe eingestellt werden. 1. Lösen Sie die vier Schrauben, die die Basis der Scheibe am anderen Ende des Riemens halten. 2. Ziehen Sie die Schrauben 2 fest, bis der Riemen korrekt gespannt ist. 3. -
Seite 33: Garantiebestimmungen
33 (36) 8. Garantiebestimmungen Avant Tecno Oy gewährt eine Garantie von einem Jahr (zwölf Monate) ab dem Kaufdatum des von ihm hergestellten Anbaugeräts. Die Garantie deckt folgende Reparaturkosten: Die Arbeitskosten sind gedeckt, wenn die Reparatur nicht im Werk durchgeführt wird. - Seite 34 Mallit / Modeller / Models / Modelle Avant Hydraulitoiminen ruohonleikkuri; Avant-kuormaajan työlaite A35965 Hydraulisk gräsklippare; arbetsredskap för Avant lastare Hydraulic lawn mower; attachment for Avant loaders 1200 mm Sichelmähwerk 1200; Anbaugerät für Avant-Lader 25.11.2019 Ylöjärvi, Finland Risto Käkelä, Toimitusjohtaja / Verkställande direktör /...
