Bedienungsanleitung für Anbaugeräte

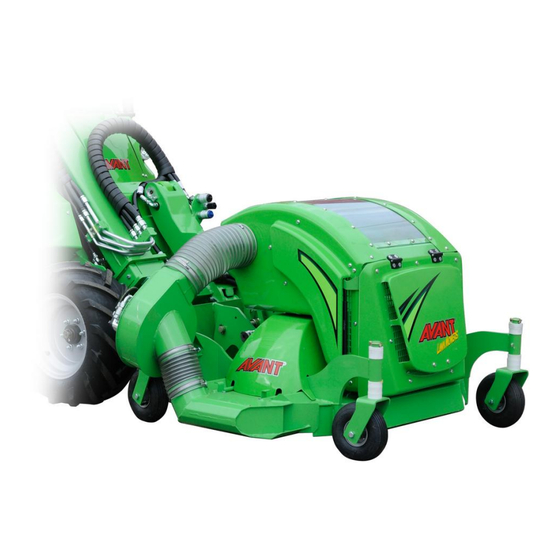

Sichelmähwerk 1200 mit Aufnahme
Artikelnummer
Für die Serien 220
Für die Serien 400-700, R20 und R35
Hersteller:
e-mail: sales@avanttecno.com
www.avanttecno.com
Sichelmähwerk 1200 mit Aufnahme 2015 1
A21315
A21316
Ylötie 1
33470YLÖJÄRVI
FINLAND
Tel. +358 3 347 8800
Fax +358 3 348 5511

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für AVANT 1200

Inhaltszusammenfassung für AVANT 1200

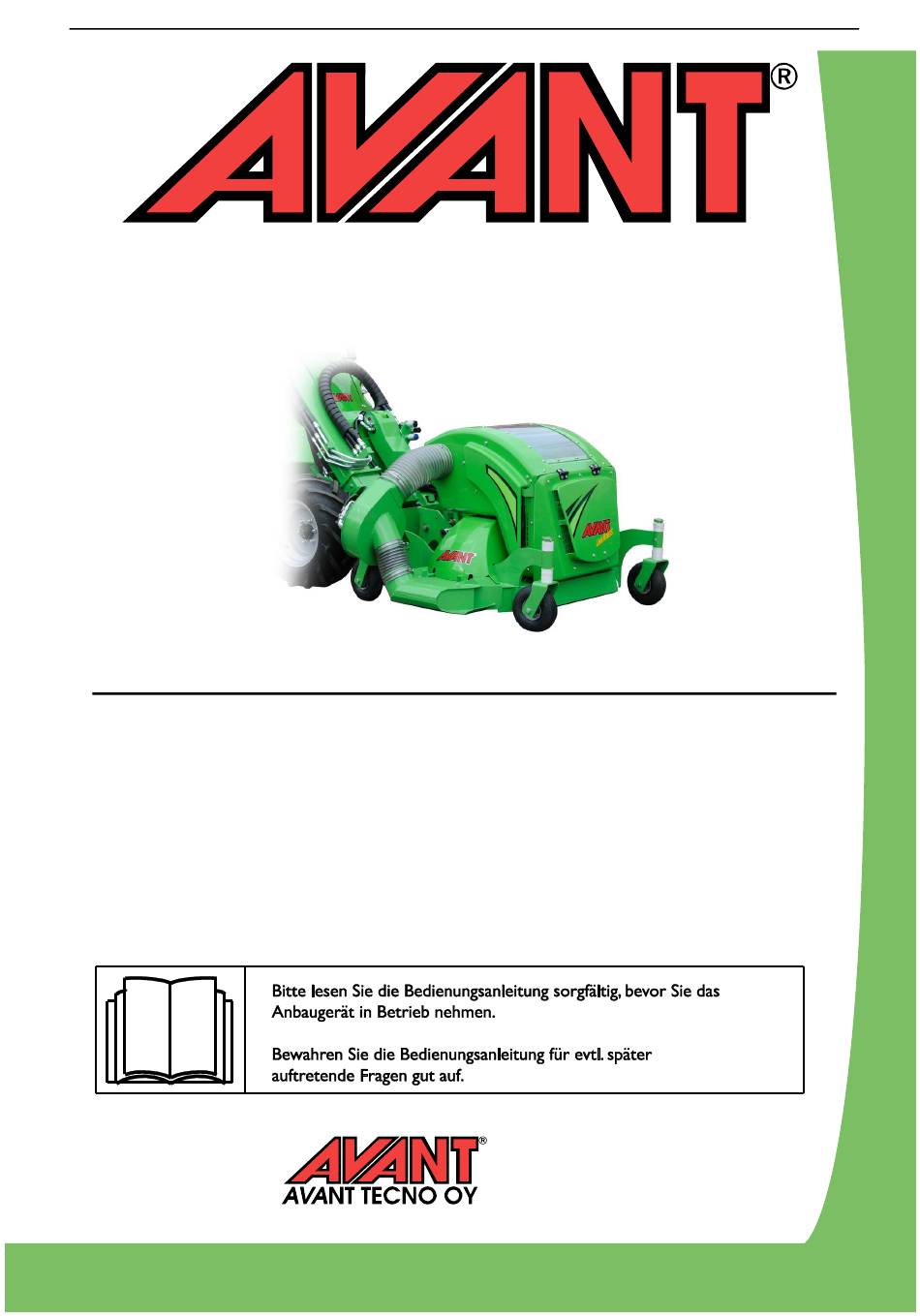

  • Seite 1 Sichelmähwerk 1200 mit Aufnahme 2015 1 Bedienungsanleitung für Anbaugeräte Sichelmähwerk 1200 mit Aufnahme Artikelnummer Für die Serien 220 A21315 Für die Serien 400-700, R20 und R35 A21316 Hersteller: Ylötie 1 33470YLÖJÄRVI FINLAND Tel. +358 3 347 8800 e-mail: sales@avanttecno.com Fax +358 3 348 5511...
  • Seite 2 Sichelmähwerk 1200 mit Aufnahme 2015 1...

  • Seite 3: Inhaltsverzeichnis

    Sichelmähwerk 1200 mit Aufnahme 2015 1 INHALTSVERZEICHNIS 1. Vorwort ................................4 2. Verwendungszweck ............................5 3. Sicherheitsanweisungen für den Rasenmäher ....................6 4. Technische Daten............................10 Sicherheitsetiketten und Hauptkomponenten des Anbaugeräts ................10 5. Montage des Rasenmähers an den Lader ....................13 Montage und Trennen der Hydraulikschläuche ......................

  • Seite 4: Vorwort

    4 (30) 1. Vorwort Avant Tecno Oy möchte Ihnen für den Kauf dieses Anbaugerätes für Ihren Avant-Lader danken. Er wurde auf Grundlage einer jahrelangen Erfahrung in der Produktentwicklung und -herstellung konzipiert und hergestellt. Indem Sie sich mit diesem Handbuch und den folgenden Anweisungen vertraut machen, gewährleisten Sie Ihre Sicherheit sowie einen zuverlässigen Betrieb und eine lange Lebensdauer des Geräts.

  • Seite 5: Verwendungszweck

    5 (30) 2. Verwendungszweck Bei diesem AVANT Sichelmähwerk 1200 mit Aufnahme handelt es sich um ein Anbaugerät, das für Mehrzwecklader von AVANT geeignet ist (siehe Tabelle 1). Der Rasenmäher ist für Heim-, aber auch für professionelle Anwendungen geeignet. Sein Verwendungszweck ist das Mähen von Rasen auf ebenen, gepflegten Böden, die frei von Steinen, Baumstümpfen, großen Ästen oder ähnlichen Hindernissen sind.

  • Seite 6: Sicherheitsanweisungen Für Den Rasenmäher

    Anbaugerät am Lader verriegeln. Nicht verriegelte Anbaugeräte dürfen niemals angehoben oder bewegt werden.  Sichelmähwerk 1200 mit Aufnahme wurden für die Verwendung durch nur einen Bediener auf einmal konzipiert. Verhindern Sie, dass andere in den Gefahrenbereich des Geräts gelangen, wenn dieses verwendet wird.
  • Seite 7 7 (30)  Sicheren Sie den Mäher vor versehentlichen Bewegungen, wenn Sie ihn vom Lader abkuppeln. Kuppeln Sie ihn nur auf einer ebenen Fläche ab und verwenden Sie z. B. Holzblöcke, um zu verhindern, dass sich der Mäher bewegt.  Vergewissern Sie sich, dass der Mäher ausreichend gestützt wird, bevor Sie Prüfungen, Wartungsarbeiten oder Einstellungen durchführen.
  • Seite 8 8 (30) VORSICHT: Schnittgefahr – scharfe Messer. Achten Sie auf scharfe Messer und die Quetschgefahr, insbesondere während Wartungsarbeiten oder des Entfernens von Sperrvorrichtungen. Halten Anbaugerät stets gemäß sicheren Stoppverfahren an. Beachten Sie, dass sich der Laderhubarm nach unten bewegt und umkippen könnte, selbst wenn der Motor ausgeschaltet ist.
  • Seite 9 Vergewissern Sie sich, dass alle Schutzvorrichtungen vorhanden sind. Setzen Sie den Mäher niemals in Betrieb, wenn die Schutzvorrichtungen nicht vorhanden sind. Der Sichelmähwerk 1200 mit Aufnahme muss entweder mit der gesamten Auffangeinheit, mit der Seitenauswurfklappe anstelle der Auffangdüse oder mit dem gesamten Mulchkit verwendet werden.

  • Seite 10: Technische Daten

    10 (30) 4. Technische Daten Tabelle 2 – Sichelmähwerk 1200 mit Aufnahme – Technische Daten Produktnummern A21315 A21316 Arbeitsbreite: 1.200 mm Schnitthöhe: 25-100 mm Antriebssystem: Hydraulik, Direkt-/Riemenantrieb Messer: 2 Stk., 615 mm, A33205 Auffangeinheit: 210 l Auffangen Schnittgutbearbeitung: Mulchen Seitenauswurf* Luftdruck Stützrad:...
  • Seite 11 11 (30) A46771 A46772 A46798 A46802 A46799* Tabelle 3 – Positionen von Aufklebern und Warnhinweisen Aufkleber Erklärung A46771 Lesen Sie vor der Bedienung die Anweisungen. Quetschgefahr – Gehen Sie niemals A46772 unter einem angehobenen Anbaugerät hindurch; halten einen Sicherheitsabstand einem angehobenen Gerät ein.
  • Seite 12 12 (30) Tabelle 4 – Hauptkomponenten des Rasenmähers Schnellkupplungsplatte Schutzabdeckung Niveauausgleich Multikupplung (oder herkömmliche Auffangdüse Schnellkupplungen) Multikupplungshalterung Auffangrohre Auffangbehälter Auffanggebläse Auffangbehälter-Entleerungsklappe Auffanggebläse-Absperrventil...

  • Seite 13: Montage Des Rasenmähers An Den Lader

    13 (30) 5. Montage des Rasenmähers an den Lader Die Montage des Anbaugeräts am Lader geht einfach und schnell, muss aber sorgfältig ausgeführt werden. Das Anbaugerät wird an den Laderhubarm mittels Schnellkupplungsplatte am Hubarm und dem Kupplungsgegenstück am Anbaugerät montiert. Wird das Anbaugerät nicht am Lader verriegelt, kann es sich vom Lader lösen und eine gefährliche Situation herbeiführen.
  • Seite 14 14 (30) Schritt 3:  Den Hubarm leicht anheben – den Steuerhebel für den Hubarm nach hinten ziehen, um das Anbaugerät vom Boden anzuheben.  Den Steuerhebel für den Hubarm nach links drücken, unteren Teil Schnellkupplungsplatte Anbaugerät befestigen.  Die Verriegelungsbolzen von Hand verriegeln oder die hydraulische Verriegelung schließen.

  • Seite 15: Montage Und Trennen Der Hydraulikschläuche

    15 (30) 5.1 Montage und Trennen der Hydraulikschläuche Bei Avant-Ladern sind die Hydraulikschläuche mit dem Mehrfachsteckersystem verbunden. Wenn Sie einen Avant-Lader Serie 300-700 mit der herkömmlichen Schnellkupplung haben Mehrfachsteckersystem umsteigen möchten, Ihren Avant-Händler oder das Kundenzentrum kontaktieren, um Anleitungen oder Installationsdienstleistungen anzufordern.

  • Seite 16: Einlagerung

    16 (30) 5.2 Einlagerung Entkuppeln Sie das Anbaugerät und stellen Sie es auf einer ebenen Fläche ab. Vermeiden Sie es jedoch, dass das Anbaugerät direkt auf dem Boden aufliegt. Stellen Sie ihn z. B. auf Holzblöcke oder eine Palette. Die beste Methode, das Anbaugerät zu lagern, ist ein Ort, der vor direkter Sonneneinstrahlung, Regen und extremen Temperaturen geschützt ist.

  • Seite 17: Betriebsanleitungen

    17 (30) 6. Betriebsanleitungen Prüfen Sie ein weiteres Mal das Anbaugerät und den Arbeitsbereich, bevor Sie mit der Arbeit beginnen, und prüfen Sie, ob alle Hindernisse aus dem Arbeitsbereich entfernt wurden. Eine schnelle Prüfung des Geräts und des Arbeitsbereichs vor der Bedienung ist wichtig, um die Sicherheit und die beste Leistung des Geräts zu gewährleisten.

  • Seite 18: Bedienen Des Mähers

    18 (30) 6.2 Bedienen des Mähers Um den Rasenmäher in Betrieb zu setzen, drehen Sie den Hebel der Zusatzhydraulik des Laders in die Verriegelungsposition. Der Mäher kann angehalten werden, indem der Hebel freigegeben wird. Werden die Hydraulikschläuche falsch angeschlossen, wenn die herkömmlichen Schnellkupplungen verwendet werden, lässt sich der Rasenmäher nicht in Betrieb setzen.

  • Seite 19: Niveauausgleichsystem

    19 (30) Die Bedienung eines leistungsstarken Mähers erfordert die volle Aufmerksamkeit des Bedieners. Lassen Sie sich während des Mähens nicht ablenken, wie etwa durch ein Mobiltelefon. Halten Sie den Mäher unverzüglich an, wenn er anomale Geräusche abgibt, vibriert oder wenn die Messer blockiert sind. Ermitteln Sie die Ursache, bevor Sie das Gerät erneut verwenden.

  • Seite 20: Einstellen Der Schnitthöhe

    Stellen Sie alle Räder auf dieselbe Höhe ein. 6.5 Bearbeitung des Schnittguts Der Sichelmähwerk 1200 mit Aufnahme kann auf andere Betriebsmodi eingestellt werden, wenn ein Auffangen des Schnittguts nicht benötigt wird oder wenn der Rasen zu hoch oder zu dick ist, um gute Auffangergebnisse zu erzielen.
  • Seite 21 Die vollständige Entfernung der Auffangeinheit und der damit in Zusammenhang stehenden Komponenten muss von einer qualifizierten Fachkraft durchgeführt werden. Wenn der Mäher zu einem normalen Mäher ohne Auffangvorrichtung umfunktioniert werden soll, kontaktieren Sie bitte den Avant-Servicepartner. Auffangen (Standardkonfiguration): Auffangmodus wird...

  • Seite 22: Entleeren Des Auffangbehälters

    22 (30) Die Verwendung des Sichelmähwerk 1200 mit Aufnahme im Modus mit Seitenauswurf erfordert die Montage der Seitenauswurfklappe und die Entfernung des Auffanggebläses vom Mäher. Die Schläuche des Gebläses müssen blockiert werden. Der Seitenauswurf darf nur von Personen mit Erfahrung mit Hydraulikaggregaten montiert werden.

  • Seite 23: Auffangeinheit

     Wenn der Rotor nach der Reinigung nach wie vor nicht im Gleichgewicht ist, könnte er beschädigt sein. Ein beschädigter Rotor muss repariert oder ausgetauscht werden, um eine Beschädigung des Hydraulikmotors zu vermeiden. Kontaktieren Sie in diesem Fall den AVANT-Servicepartner.

  • Seite 24: Wartung Und Service

    Beseitigen Sie alle auftretenden Leckagen, sobald Sie sie bemerken. Ein kleines Leck kann sich schnell vergrößern. Betreiben Sie das Anbaugerät nur mit jenem Hydrauliköl, das für die Verwendung in Avant-Ladern geeignet ist. GEFAHR: Gefahr durch unter hohem Druck stehende Flüssigkeiten, die in die...

  • Seite 25: Reinigen Und Schmieren Des Mähers

    Hydraulikkomponenten vermieden wird. Die Lager könnten beschädigt werden, wenn sie mit hohem Druck besprüht werden. Beim Sichelmähwerk 1200 mit Aufnahme befinden sich nur auf den vertikalen Radhalterungen Schmierstellen. Fügen Sie ein bis drei Mal im Jahr eine geringe Menge Fett hinzu. Reinigen Sie das Ende des Nippels, bevor Sie Schmierarbeiten durchführen, und tragen Sie nur eine geringe Menge Fett auf einmal auf.

  • Seite 26: Befestigung Der Messer

    26 (30) Messer A33205 Wenn die Messer große Kerben oder Risse aufweisen oder zu sehr verschlissen oder ungleichmäßig sind, müssen sie ausgetauscht werden. Schleifen oder tauschen Sie alle Messer stets gleichzeitig aus. Tragen Sie beim Hantieren mit den Messern stets gute Schutzhandschuhe. Vergewissern Sie sich, dass der Mäher während der Prüfung und während des Austauschs der Messer ausreichend gestützt wird.

  • Seite 27: Prüfen Der Zeitlichen Abstimmung Der Messer

    27 (30) Um den Riemen zu prüfen, entfernen Sie die Schutzabdeckung von der Oberseite des Mähers.  Drücken Sie den Riemen horizontal an seinem längsten Abschnitt zwischen den Riemenscheiben mit einer Kraft von etwa 50 bis 80 Newton. Dies entspricht der Kraft eines Gewichtes von etwa fünf bis acht Kilogramm.

  • Seite 28: Garantiebedingungen

    8. Garantiebedingungen AVANT TECNO OY gewährt für die Anbaugeräte ein Jahr (12 Monate) Garantie ab Kaufdatum. Alle Reparaturen und Umbauten während der Garantiezeit bedürfen der Genehmigung durch AVANT TECNO. Während der Garantiezeit garantiert AVANT TECNO den Austausch defekter Teile oder die Reparatur des Anbaugerätes.
  • Seite 29 Sichelmähwerk 1200 mit Aufnahme 2015 1 EY-vaatimustenmukaisuusvakuutus EG-försäkran om överensstämmelse EU samsvarserklæring EF-overensstemmelseserklæring EC Declaration of Conformity EG-Konformitätserklärung Déclaration de conformité CE Valmistaja / Tillverkare / Produsent / Producent / Manufacturer / Hersteller AVANT TECNO OY Fabricant: Osoite / Adress / Adresse / Address / Adresse: Ylötie 1...
