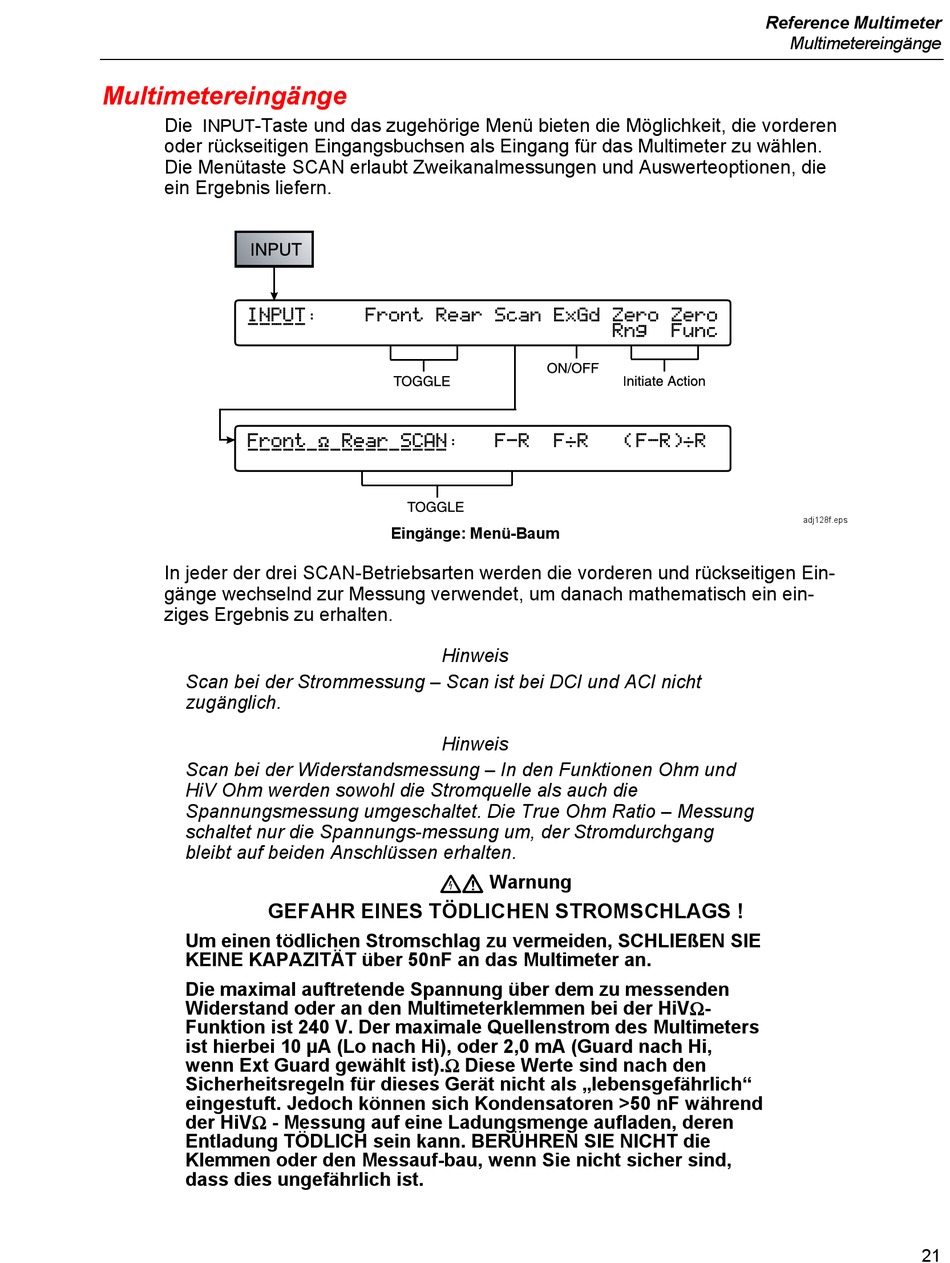

Multimetereingänge
Die
-Taste und das zugehörige Menü bieten die Möglichkeit, die vorderen
INPUT
oder rückseitigen Eingangsbuchsen als Eingang für das Multimeter zu wählen.
Die Menütaste SCAN erlaubt Zweikanalmessungen und Auswerteoptionen, die
ein Ergebnis liefern.
In jeder der drei SCAN-Betriebsarten werden die vorderen und rückseitigen Ein-
gänge wechselnd zur Messung verwendet, um danach mathematisch ein ein-
ziges Ergebnis zu erhalten.
Scan bei der Strommessung – Scan ist bei DCI und ACI nicht
zugänglich.
Scan bei der Widerstandsmessung – In den Funktionen Ohm und
HiV Ohm werden sowohl die Stromquelle als auch die
Spannungsmessung umgeschaltet. Die True Ohm Ratio – Messung
schaltet nur die Spannungs-messung um, der Stromdurchgang
bleibt auf beiden Anschlüssen erhalten.
GEFAHR EINES TÖDLICHEN STROMSCHLAGS !
Um einen tödlichen Stromschlag zu vermeiden, SCHLIEßEN SIE
KEINE KAPAZITÄT über 50nF an das Multimeter an.
Die maximal auftretende Spannung über dem zu messenden
Widerstand oder an den Multimeterklemmen bei der HiVΩ-
Funktion ist 240 V. Der maximale Quellenstrom des Multimeters
ist hierbei 10 µA (Lo nach Hi), oder 2,0 mA (Guard nach Hi,
wenn Ext Guard gewählt ist).Ω Diese Werte sind nach den
Sicherheitsregeln für dieses Gerät nicht als „lebensgefährlich"
eingestuft. Jedoch können sich Kondensatoren >50 nF während
der HiVΩ - Messung auf eine Ladungsmenge aufladen, deren
Entladung TÖDLICH sein kann. BERÜHREN SIE NICHT die
Klemmen oder den Messauf-bau, wenn Sie nicht sicher sind,
dass dies ungefährlich ist.
Eingänge: Menü-Baum
Hinweis
Hinweis
XW Warnung
Reference Multimeter
Multimetereingänge
adj128f.eps
21
