8508A
Einleitungshandbuch

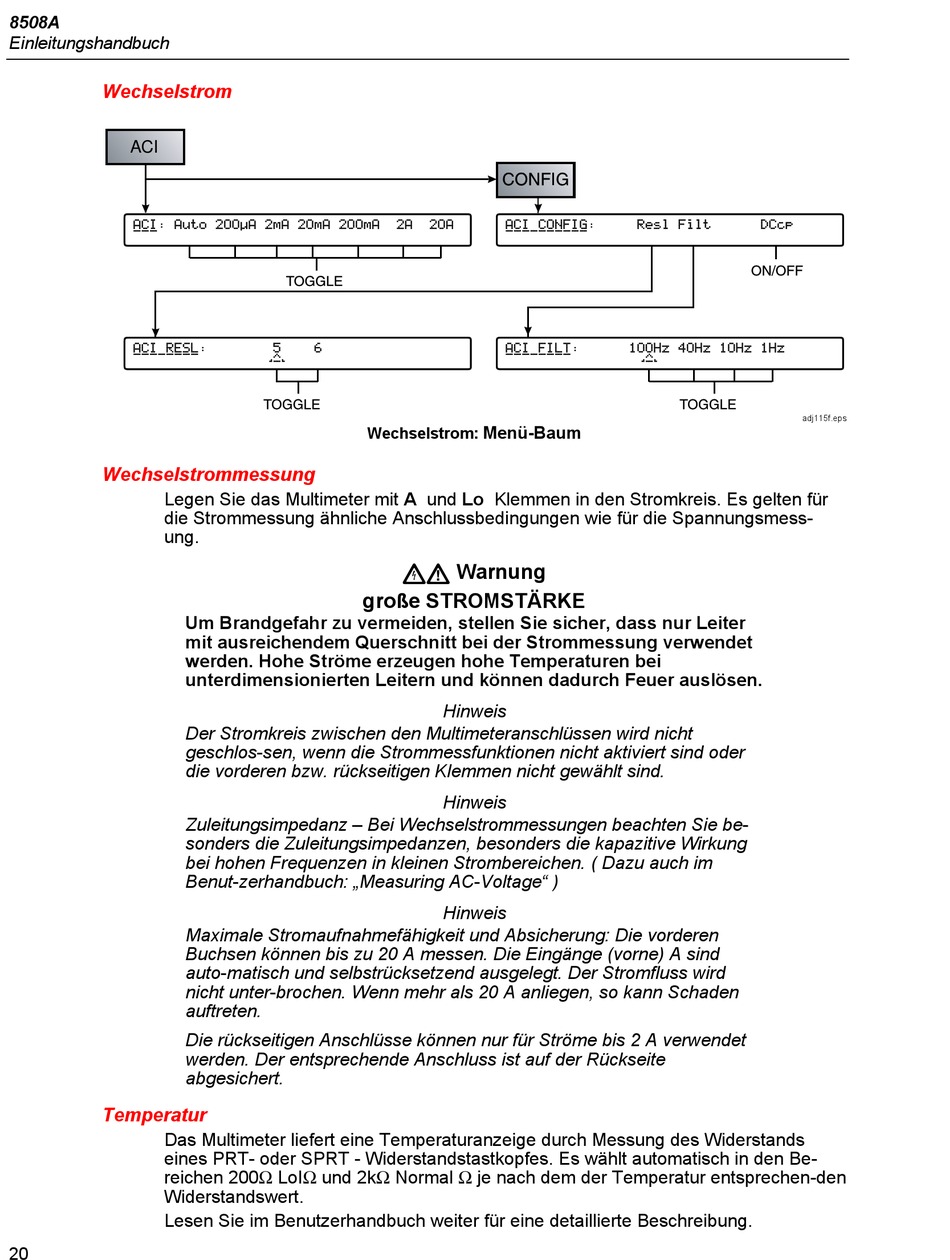

Wechselstrom
ACI
Wechselstrommessung
Legen Sie das Multimeter mit A und Lo Klemmen in den Stromkreis. Es gelten für
die Strommessung ähnliche Anschlussbedingungen wie für die Spannungsmess-
ung.
Um Brandgefahr zu vermeiden, stellen Sie sicher, dass nur Leiter
mit ausreichendem Querschnitt bei der Strommessung verwendet
werden. Hohe Ströme erzeugen hohe Temperaturen bei
unterdimensionierten Leitern und können dadurch Feuer auslösen.
Der Stromkreis zwischen den Multimeteranschlüssen wird nicht
geschlos-sen, wenn die Strommessfunktionen nicht aktiviert sind oder
die vorderen bzw. rückseitigen Klemmen nicht gewählt sind.
Zuleitungsimpedanz – Bei Wechselstrommessungen beachten Sie be-
sonders die Zuleitungsimpedanzen, besonders die kapazitive Wirkung
bei hohen Frequenzen in kleinen Strombereichen. ( Dazu auch im
Benut-zerhandbuch: „Measuring AC-Voltage" )
Maximale Stromaufnahmefähigkeit und Absicherung: Die vorderen
Buchsen können bis zu 20 A messen. Die Eingänge (vorne) A sind
auto-matisch und selbstrücksetzend ausgelegt. Der Stromfluss wird
nicht unter-brochen. Wenn mehr als 20 A anliegen, so kann Schaden
auftreten.
Die rückseitigen Anschlüsse können nur für Ströme bis 2 A verwendet
werden. Der entsprechende Anschluss ist auf der Rückseite
abgesichert.
Temperatur
Das Multimeter liefert eine Temperaturanzeige durch Messung des Widerstands
eines PRT- oder SPRT - Widerstandstastkopfes. Es wählt automatisch in den Be-
reichen 200Ω LoIΩ und 2kΩ Normal Ω je nach dem der Temperatur entsprechen-den
Widerstandswert.
Lesen Sie im Benutzerhandbuch weiter für eine detaillierte Beschreibung.
20
Menü-Baum
Wechselstrom:
XW Warnung
große STROMSTÄRKE
Hinweis
Hinweis
Hinweis
adj115f.eps
