3.5 - Die Regelungen

Wasserumwälzpumpe
Der Regler kann eine oder zwei Wasser-Wärmetauscher-
Pumpen steuern und sorgt für die automatische Umschal-
tung zwischen den Pumpen.
Heizungen
Diese schützen den Wärmetauscher (und die Leitungen
bei Geräten ohne Pumpe) gegen Einfrieren, wenn das
Gerät abgeschaltet ist und unter Spannung gelassen wurde.

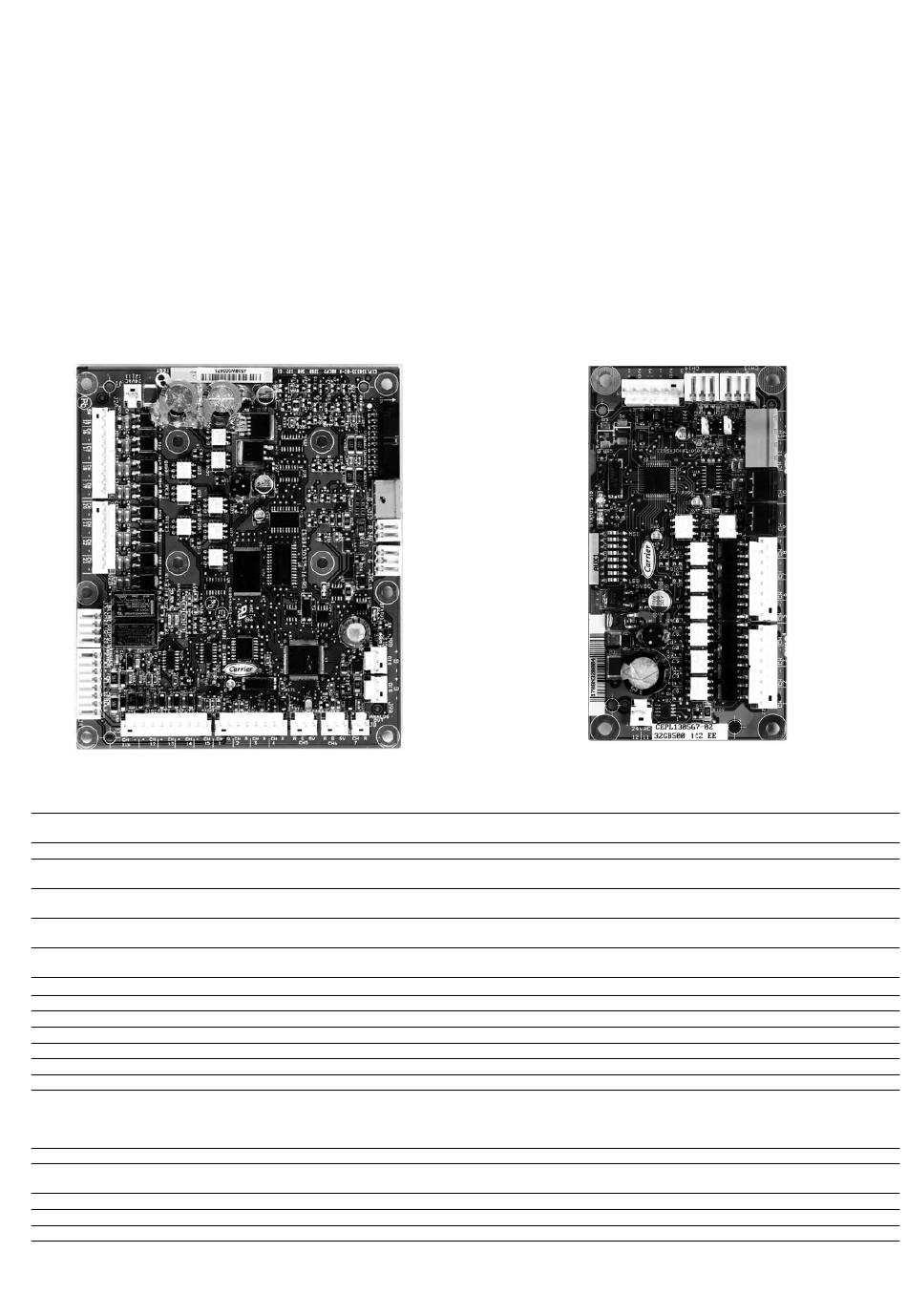

Regelplatine NRCP2-BASE
J2A
J2B
J3
J4
Die nachstehende Tabelle fasst die Anschlüsse an der für den Kunden vorgesehenen Klemmenleiste zusammen.
Beschreibung
Kontakt 1: Start/Stop
Kontakt 2: Auswahl Heizen/Kühlen
Kontakt 3: Auswahl
Leistungsaufnahmebegrenzung 1
Eingang für Sicherheitsschleife
kundenseitig
Kontakt 3 bis: Auswahl
Leistungsaufnahmebegrenzung 2
Auswahl Sollwert
Vorkühler-Kontakt
Wärmetauscherheizungs-Regelung
Befehl, Wasserpumpe 1
Befehl, Wasserpumpe 2
Relaisausgang für Alarm
Relaisausgang, Gerätebetrieb
Anschluss an CCN
Auswahl Sollwert
Kontakt 3 bis: Auswahl
Leistungsaufnahmebegrenzung 2
Relaisausgang für Heizkessel-Befehl
Triac-Ausgang für Heizkessel-Befehl
Triac-Ausgang für Heizkessel-Befehl
J12
Konnektor/ Klemme Platine
Kanal
J4 / CH 8 32-33 NRCP2-BASE
J4 / CH 9 63-64 NRCP2-BASE
J4 / CH 10 73-74 NRCP2-BASE
J4 / CH 11A 34-35 NRCP2-BASE
J5 / CH 12 NRCP2-BASE
J5 / CH 13 NRCP2-BASE
J5/CH14 NRCP2-BASE
J2B / CH 21 NRCP2-BASE
J2B / CH 22 NRCP2-BASE
J2B / CH 23 NRCP2-BASE
J3 / CH 24 30A-31A NRCP2-BASE
J3 / CH 25 37-38 NRCP2-BASE
J12 NRCP2-BASE
J4 / CH 8 65-66 NRCP2-SLAVE In der entfernten Betriebsart verwendet (Remote), Gerät mit NRCP2-SLAVE-Platine.
J4 / CH 10 75-76 NRCP2-SLAVE In der entfernten Betriebsart verwendet (Remote), Verwendung der NRCP2-SLAVE-
J3 / CH 25 NRCP2-SLAVE Verwendung der NRCP2-SLAVE Platine, je nach Größe.
J2B / CH 20 NRCP2-BASE
J3 / CH 5 PD-AUX
Heizkessel
Dieser Relais-Ausgang gestattet das Ein- und Ausschalten
des Heizkessels.
3.6 - Anschlüsse an der kundenseitigen Klemmleiste
3.6.1 - Allgemeine Beschreibung
Die unten angeführten Kontakte stehen an der für den
Kunden bestimmten Klemmenleiste der NRCP2-BASE-
Platine zur Verfügung. Einige von ihnen lassen sich nur
verwenden, wenn die Maschine im Fernsteuerungsmodus
arbeitet (Remote).
Wahlweise PD-AUX-Platine
Anmerkungen
In der entfernten Betriebsart verwendet (Remote).
In der entfernten Betriebsart verwendet (Remote), entsprechend der Heizkessel-
oder Wärmepumpen-Konfiguration.
Gerät ohne NRCP2-SLAVE-Platine.
In der entfernten Betriebsart verwendet (Remote), Gerät ohne NRCP2-SLAVE-Platine.
Für Geräte mit Vorkühlern benutzt
Frostschutz bei ausgeschaltetem Gerät.
Die Umschaltung zwischen den beiden Pumpen ist konfigurierbar.
Serieller RS-485-Anschluss
- Pin 1: +
- Pin 2: Erde
- Pin 3: -
Platine, je nach Größe.
Kühlgerät ohne NRCP2-SLAVE-Platine.
Wärmepumpe ohne NRCP2-SLAVE-Platine.
J3
