3 - BESCHREIBUNG DER HARDWARE

3.1 - Allgemeines

Das Regelsystem umfasst eine NRCP2-BASE-Platine für
einkreisige Geräte (mit bis zu zwei Verdichtern) und zwei
NRCP2-BASE-Platinen (eine Leit- und eine Folgeplatine)
für Geräte mit drei oder vier Verdichtern. Wärmepumpen,
die mit der zusätzlichen Elektroheizstufen-Option ausge-
stattet sind, verwenden eine zusätzliche PD-AUX-Platine.
Alle Platinen sind über den internen LEN-Bus ansprechbar.
Die NRCP2-BASE-Platine arbeitet dauernd die von den
verschiedenen Druck- und Temperatursensoren einge-
gangenen Informationen ab. Die NRCP2-BASE-Leitplatine
enthält das Programm zur Regelung des Geräts.
Die Benutzer-Schnittstelle umfasst eine alphanumerische
achtzeilige Anzeige, zwei Leuchtdioden mit fünf Naviga-
tionstasten und ein Kontrastregelungs-Rad.

3.2 - Stromversorgung der Platinen

Alle Platinen werden von einer gemeinsamen 24-V-WS-
Versorgung gespeist, die auf Masse bezogen ist.
ACHTUNG: Beim Anschluss der Stromversorgung an die
Platinen die korrekte Polarität beibehalten, da die
Platinen sonst beschädigt werden können.
Nach einem Stromausfall wird das Gerät automatisch wieder
in Betrieb genommen, ohne einen externen Befehl ausführen
zu müssen. Liegen jedoch zum Zeitpunkt des Stromausfalls
irgendwelche Störungen an, werden diese gespeichert und
können in bestimmten Fällen den Wiederanlauf eines
Kreislaufs oder Gerätes verhindern.
Zurück zum
vorherigen
Bildschirm
Ein-/Aus-Taste
- Gerät abgeschaltet
- Liste der verfügbaren Betriebs-
arten (nur im lokalen Modus)
4

3.3 - Leuchtdioden auf den Platinen

Auf allen Platinen werden die Schaltungsfunktionen
ständig überprüft und angezeigt. Eine Leuchtdiode (LED)
auf jeder Platine leuchtet bei korrekter Funktion.
• Die rote LED blinkt zwei Sekunden lang auf - eine
Sekunde an, eine Sekunde aus - und zeigt so den korrek-
ten Betrieb an. Blinkt die LED kürzer oder länger,
deutet dies auf einen Platinen- oder Software-Fehler
hin.
• Die grüne LED blinkt an allen Platinen kontinuierlich
auf, um anzuzeigen, dass die Platine korrekt über ihren
internen Datenbus kommuniziert. Blinkt die LED nicht,
weist dies auf ein Verdrahtungsproblem am LEN-
Datenbus hin.
• Die orangefarbene LED der Leitplatine blinkt bei
allen Kommunikationen über den CCN-Bus.

3.4 - Die Sensoren

Drucksensoren
Es werden zwei verschiedene Elektroniksensoren (Hoch-
und Niederdruck) zum Messen des Saug- und Verdichtungs-
drucks in jedem der Kreisläufe verwendet.
Thermistoren
Die Wassersensoren des Wärmetauschers sind auf der
Ein- bzw. Austrittsseite installiert. Der
Außenlufttemperatur-sensor ist unter der Metallplatte
montiert. Ein optional lieferbarer Wassersystem-
Temperatursensor kann zur Regelung der Leit-/ Folge-
Baugruppe eingesetzt werden (bei der
Wasseraustrittsregelung).
In Wärmepumpen sorgt ein auf einem Rohr des Luftwärme-
tauschers angebrachter Sensor für den Abtaubetrieb.

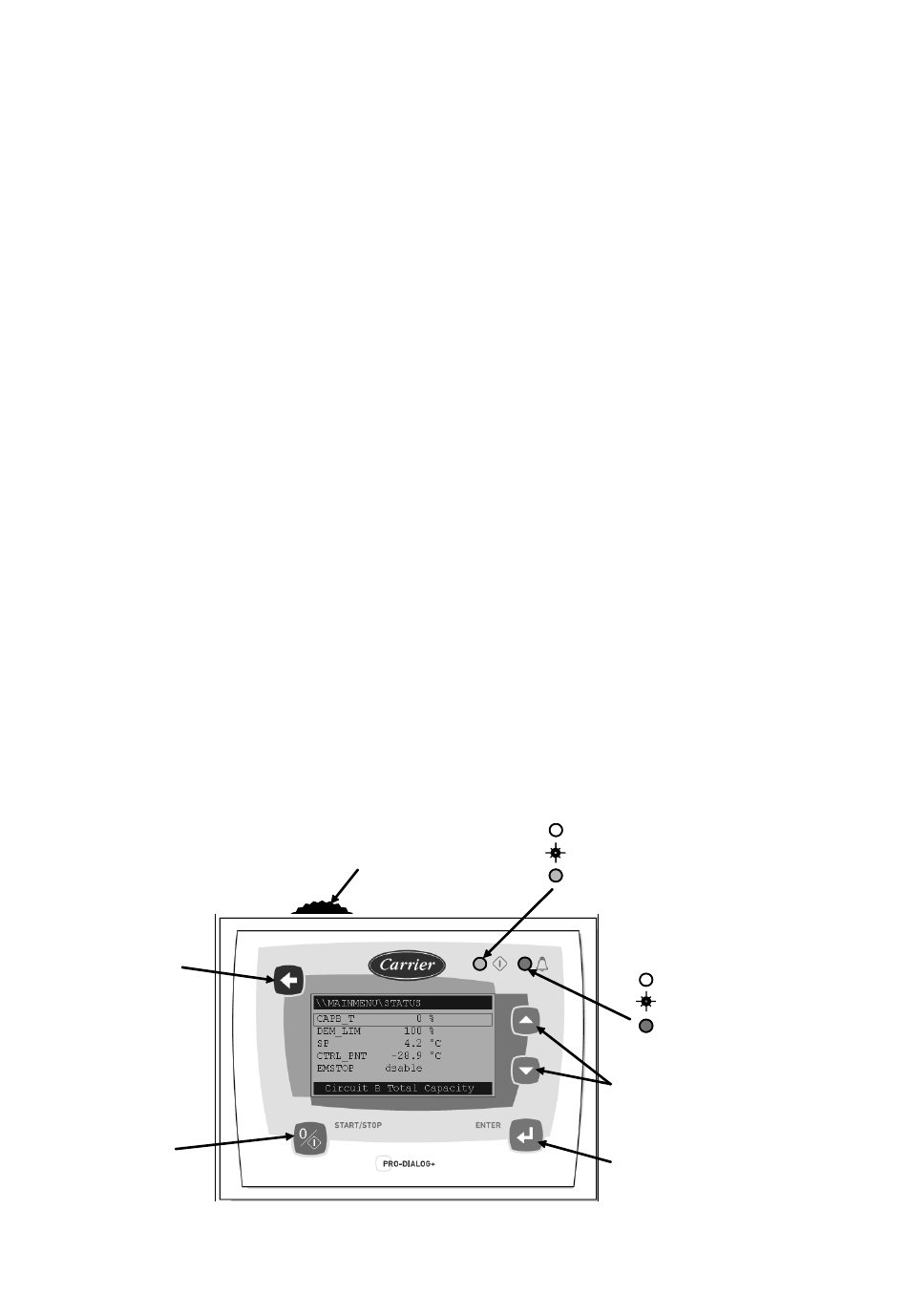

Abbildung 1 - Regelplatine
Kontrastregelungs-
Rad
Grüne LED
Gerät schaltet ab
Gerät schaltet ein
Gerät im Betrieb
Rote LED
kein Alarm
Warnung
Kreislauf- oder Gerätefehler
Höher-/Tiefer-Taste
- Navigation
- Modifikation
Eingabe-Taste
- Bestätiigung
- Auswahl-Zugang
