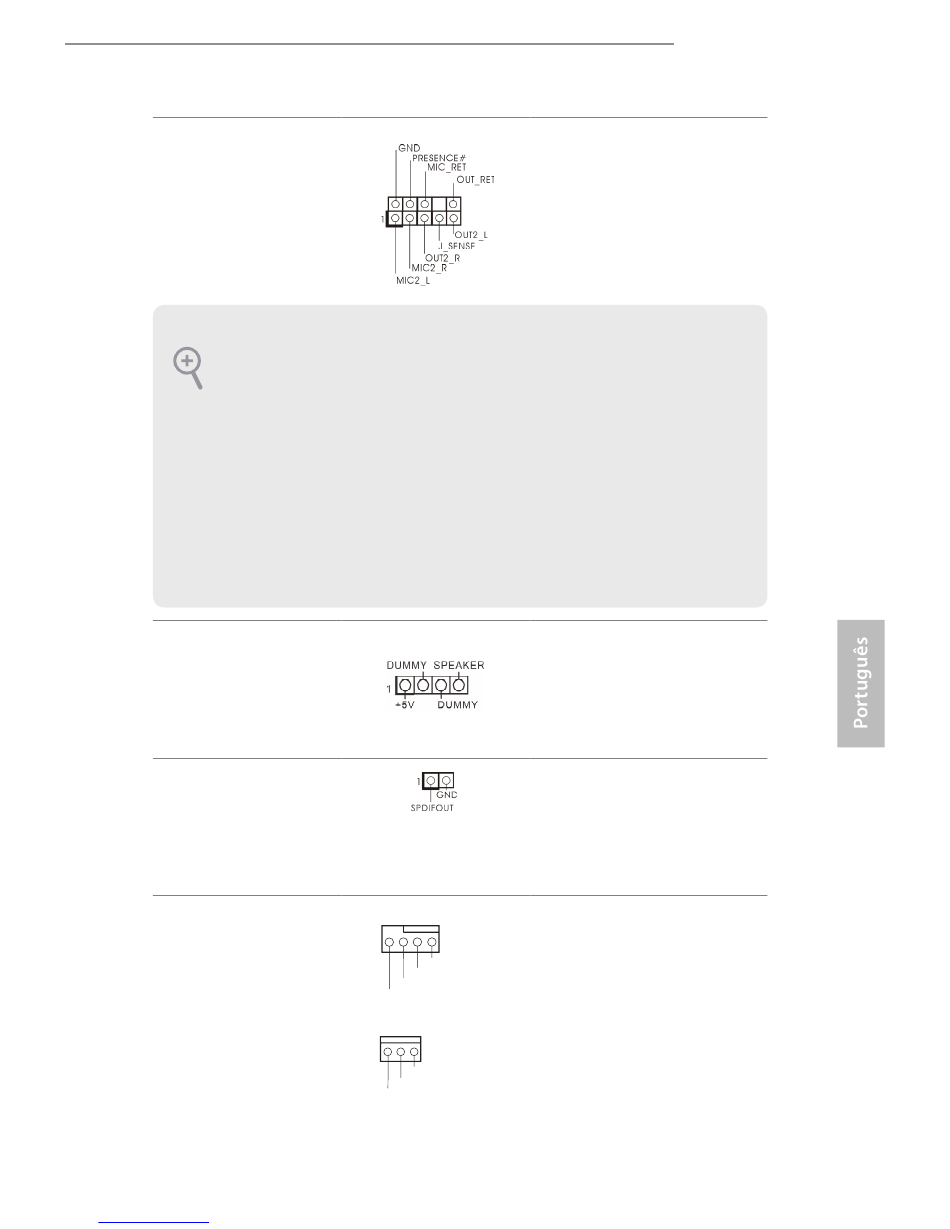

Terminal de áudio do
painel frontal
(HD_AUDIO1 de 9 pinos)
(consultar p.1, N.º 21)
Terminal do altifalante
do chassis
(SPEAKER1 de 4 pinos)
(consultar p.1, N.º 13)
Conector de saída SPDIF
(SPDIF_OUT1 de 2 pinos)
(consultar p.1, N.º 22)
Conectores da ventoinha
do chassis e alimentação
(CHA_FAN1 de 4 pinos)
(consultar p.1, N.º 16)
(CHA_FAN2 4 pinos)
(consultar p.1, N.º 15)
Downloaded from www.Manualslib.com
1. O Áudio de alta definição suporta Detecção de ficha, mas o cabo de painel no
chassis deverá suportar HDA para funcionar correctamente. Siga as instruções no
nosso manual e no manual do chassis para instalar o seu sistema.
2. Se utilizar um painel de áudio AC'97, instale-o no terminal de áudio do painel
frontal de acordo com os passos abaixo:
A. Ligue Mic_IN (MIC) a MIC2_L.
B. Ligue Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Ligue Terra (GND) a Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Não precisa
de os ligar para o painel de áudio AC'97.
E. Para activar o microfone frontal, aceda ao separador "Microfone Frontal" no
painel de controlo Realtek e ajuste o "Volume de gravação".
FAN_SPEED_CONTROL
FAN_SPEED
manuals search engine
Este terminal destina-se
à ligação de dispositivos
áudio ao painel de áudio
frontal.
Ligue o altifalante do
chassis a este terminal.
Ligue o conector SPDIF_
OUT da placa VGA
HDMI a este terminal
através de um cabo.
Ligue os cabos da
ventoinha aos conectores
GND
da ventoinha colocando
+12V
FAN_SPEED
o cabo preto no pino de
ligação à terra.
GND
+12V
P81 Pro3
