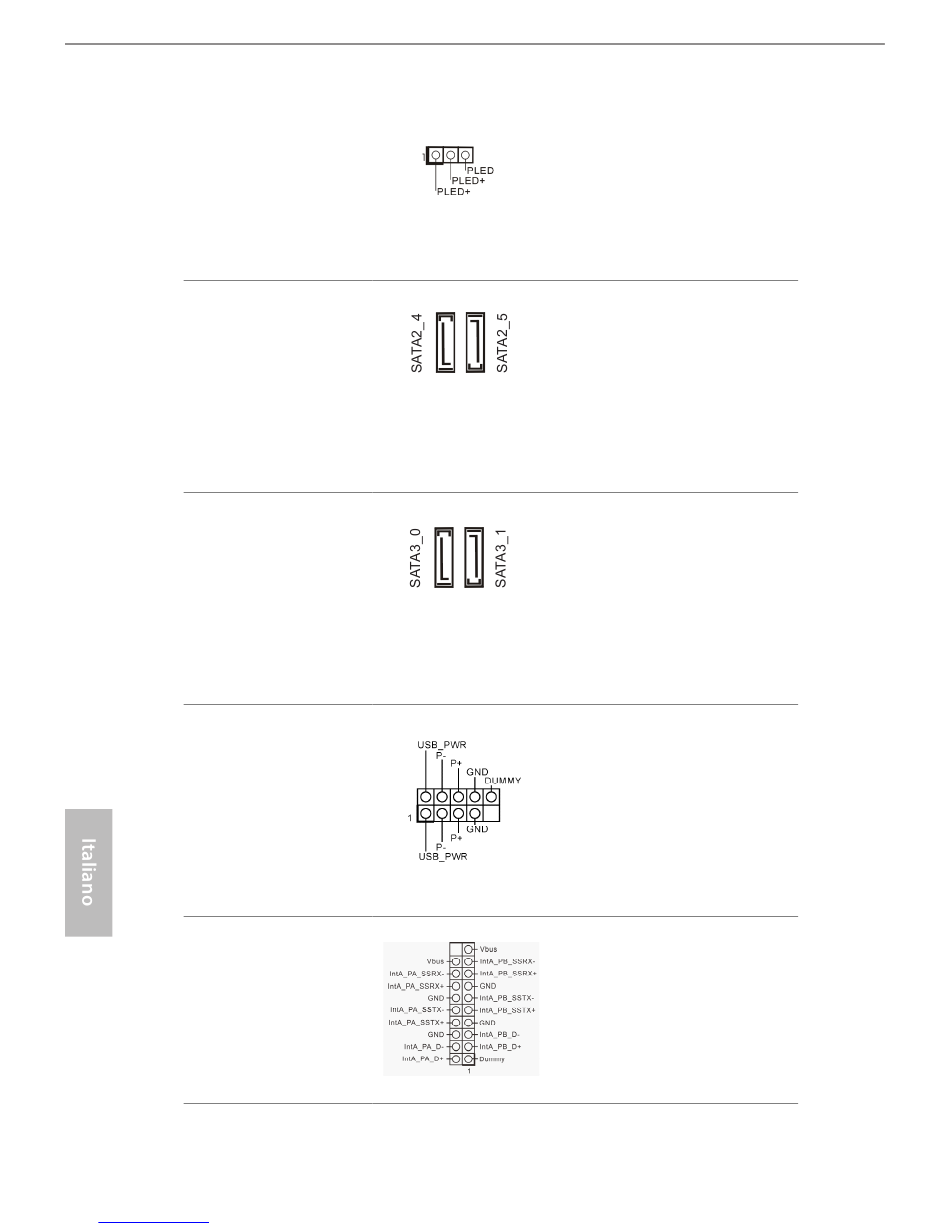

Header LED di
alimentazione
(PLED1 a 3 pin)
(vedere pag. 1, n. 12)
Connettori Serial ATA2
(SATA2_4:
vedere pag. 1, n. 11)
(SATA2_5:
vedere pag. 1, n. 10)
Connettori Serial ATA3
(SATA3_0:
vedere pag.1, n. 8)
(SATA3_1:
vedere pag. 1, n. 9)
Header USB 2.0
(USB4_5 a 9 pin)
(vedere pag. 1, n. 18)
(USB6_7 a 9 pin)
(vedere pag. 1, n. 17)
Header USB 3.0
(USB3_2_3 a 19 pin)
(vedere pag. 1, n. 7)
manuals search engine
Collegare il LED di
alimentazione chassis a
questo header per indicare
lo stato di alimentazione
del sistema.
Questi due connettori
SATA2 supportano i cavi
dati SATA per dispositivi
di archiviazione interna,
con una velocità di
trasferimento dati fino a
3,0 Gb/s.
Questi due connettori
SATA3 supportano cavi
dati SATA per dispositivi
di archiviazione interna,
con una velocità di
trasferimento dati fino a
6,0 Gb/s.
Oltre alle quattro porte
USB 2.0 sul pannello I/O,
su questa scheda madre vi
sono due header. Ciascun
header USB 2.0 può
supportare due porte.
Oltre alle due porte USB
3.0 sul pannello I/O, su
questa scheda madre vi è
un header. Ciascun header
USB 3.0 può supportare
due porte.
