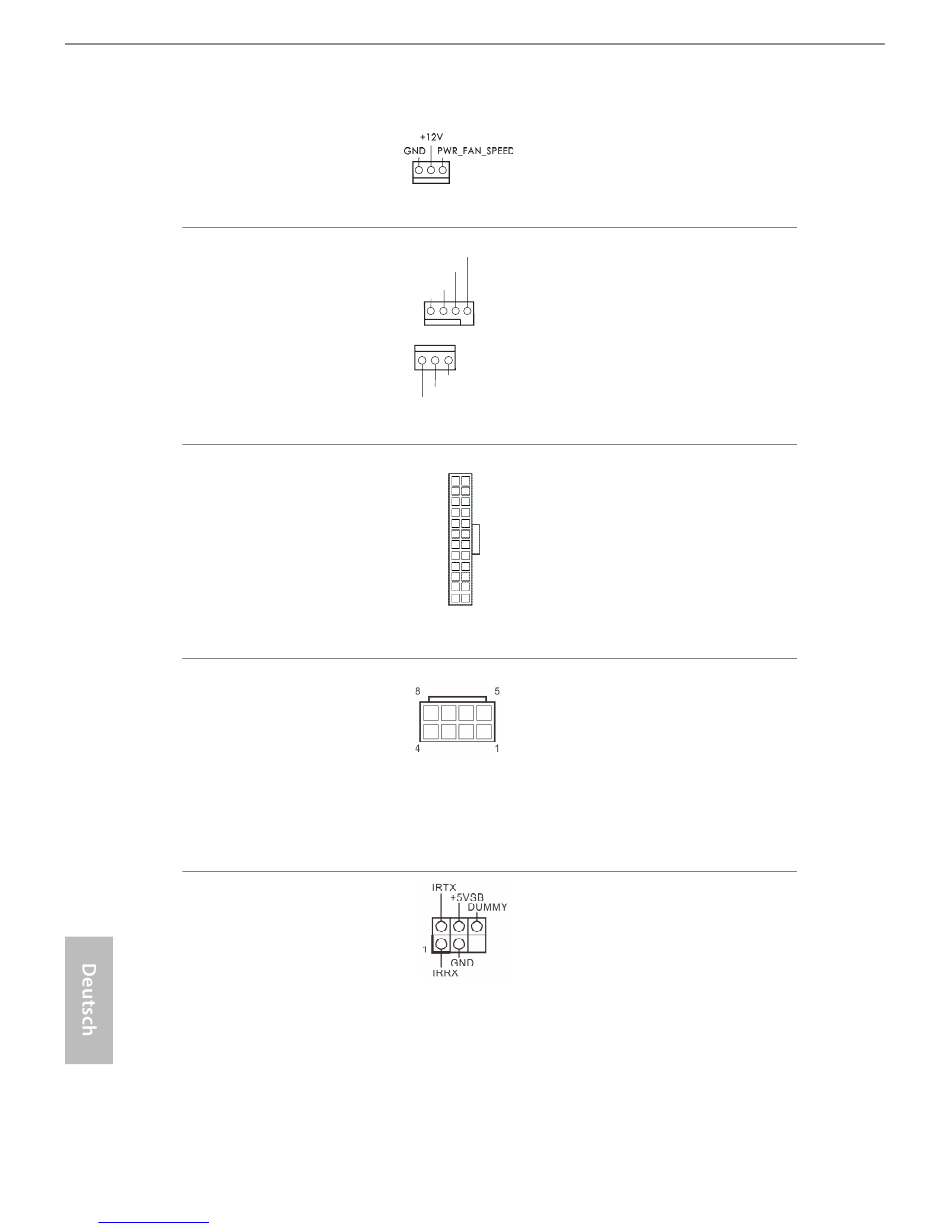

(3-polig, PWR_FAN1)
(siehe S. 1, Nr. 2)
CPU-Lüfteranschlüsse
(4-polig, CPU_FAN1)
(siehe S. 1, Nr. 3)
(3-polig, CPU_FAN2)
(siehe S. 1, Nr. 1)
ATX-Netzanschluss
(24-polig, ATXPWR1)
(siehe S. 1, Nr. 6)
ATX-12-V-Netzanschluss
(8-polig, ATX12V1)
(siehe S. 1, Nr. 4)
Infrarotmodul-Stiftleiste
(5-polig, IR1)
(siehe S. 1, Nr. 20)
manuals search engine
Dieses Motherboard bietet
FAN_SPEED_CONTROL
einen 4-poligen CPU-
CPU_FAN_SPEED
+12V
Lüfteranschluss (lautloser
GND
Lüfter). Falls Sie einen
3-poligen CPU-Lüfter
anschließen möchten,
GND
verbinden Sie ihn bitte
+12V
FAN_SPEED
mit Kontakt 1 bis 3.
Dieses Motherboard
12 24
bietet einen 24-poligen
ATX-Netzanschluss.
Bitte schließen Sie es zur
Nutzung eines 20-poligen
ATX-Netzteils entlang
1 13
Kontakt 1 und Kontakt 13
an.
Dieses Motherboard
bietet einen 8-poligen
ATX-12-V-Netzanschluss.
Bitte schließen Sie es zur
Nutzung eines 4-poligen
ATX-Netzteils entlang
Kontakt 1 und Kontakt 5
an.
Diese Stiftleiste unterstützt
ein optionales kabelloses
Infrarotmodul zum Übertragen
und Empfangen.
