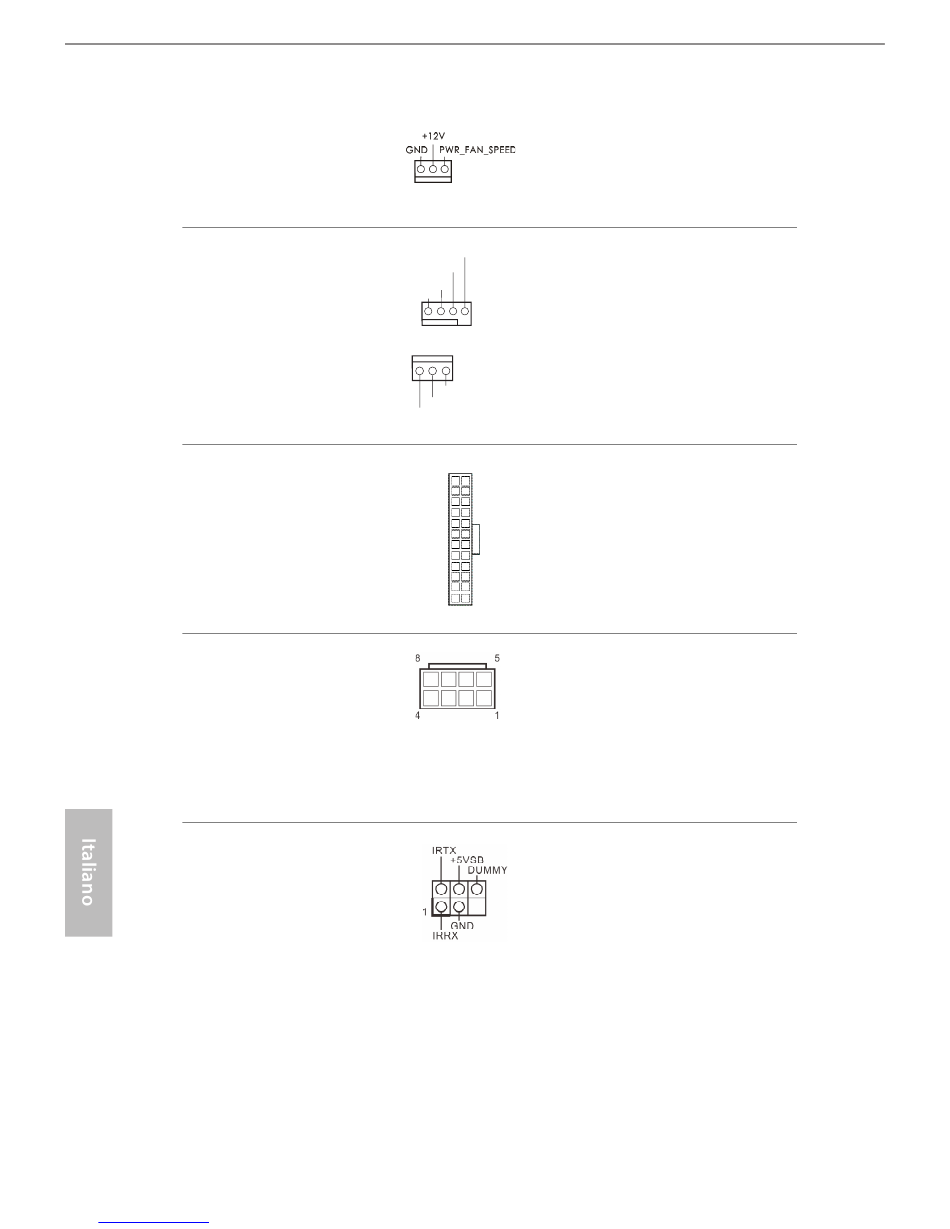

(PWR_FAN1 a 3 pin)
(vedere pag. 1, n. 2)
Connettori della ventola
della CPU
(CPU_FAN1 a 4 pin)
(vedere pag. 1, n. 3)
(CPU_FAN2 a 3 pin)
(vedere pag. 1, n. 1)
Connettore di
alimentazione ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1, n. 6)
Connettore di
alimentazione ATX da 12 V
(ATX12V1 a 8 pin)
(vedere pag. 1, n. 4)
Header modulo infrarossi
(IR1 a 5 pin)
(vedere pag. 1, n. 20)
manuals search engine
Questa scheda madre è
FAN_SPEED_CONTROL
dotata di un connettore
CPU_FAN_SPEED
+12V
per la ventola della CPU
GND
(Ventola silenziosa) a
4 pin. Se si decide di
collegare una ventola della
CPU a 3 pin, collegarla al
GND
+12V
FAN_SPEED pin 1-3.
Questa scheda madre è
12 24
dotata di un connettore
di alimentazione ATX
a 24 pin. Per utilizzare
un'alimentazione ATX a
20 pin, collegarla lungo il
1 13
pin1 e il pin 13.
Questa scheda madre è
dotata di un connettore di
alimentazione ATX da 12
V a 8 pin. Per utilizzare
un'alimentazione ATX a
4 pin, collegarla lungo il
pin1 e il pin 5.
Questo header supporta
un modulo infrarossi di
trasmissione e ricezione wireless
opzionale.
