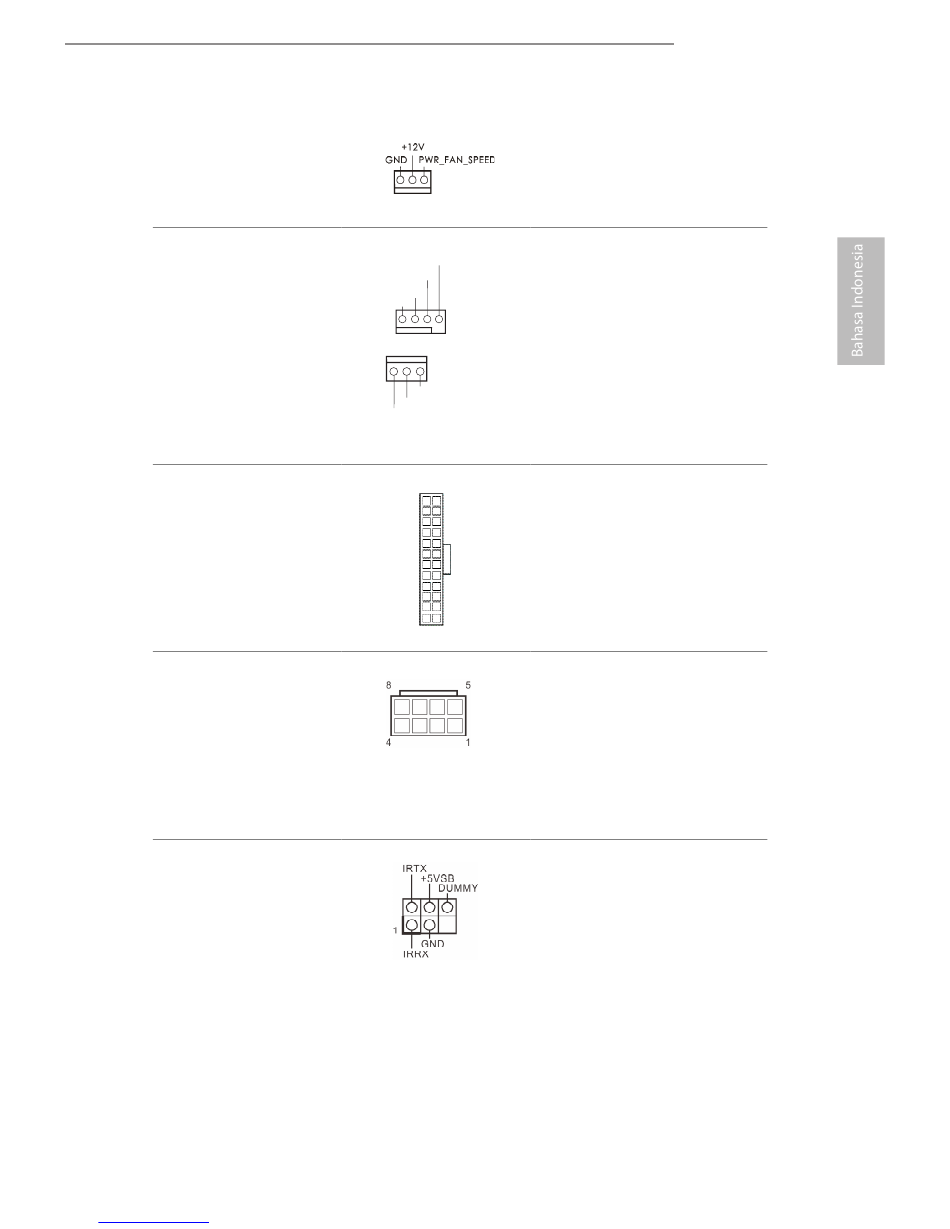

(PWR_FAN1 3-pin)
(lihat hal. 1, No. 2)
Konektor Kipas CPU
(CPU_FAN1 4-pin)
(lihat hal. 1, No. 3)
(CPU_FAN2 3-pin)
(lihat hal. 1, No. 1)
Konektor Daya ATX
(ATXPWR1 24-pin)
(lihat hal. 1, No. 6)
Konektor Daya ATX 12V
(ATX12V1 8-pin)
(lihat hal. 1, No. 4)
Header Modul
Inframerah
(IR1 5-pin)
(lihat hal. 1, No. 20)
