DE

Produktbeschreibung

Aufbau Standarmatur

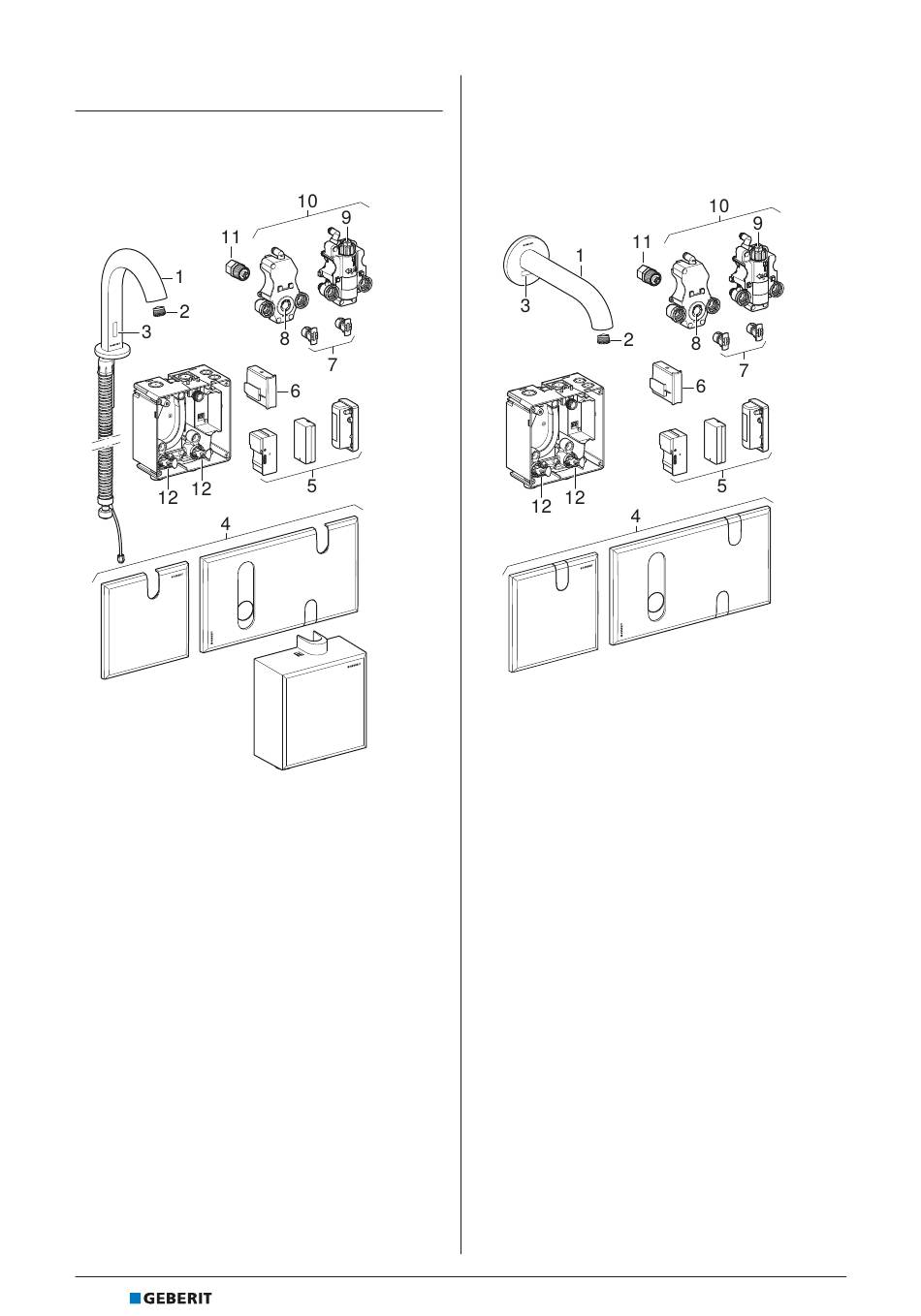

Abbildung 1: Geberit Waschtischarmaturen Piave und
Brenta, Standmontage
1 Armaturenkörper mit Schutzschlauch
2 Strahlregler
3 Infrarotsensor
4 Abdeckplatte oder Haube
5 Stromversorgung (Netzteil, Batteriefach oder
Akku für Generatorbetrieb)
6 Steuerelektronik
7 Korbfilter
8 Mischer
9 Thermostatmischer
10 Funktionseinheit
11 Magnetventil
12 Absperreinheiten
4

Aufbau Wandarmatur

Abbildung 2: Geberit Waschtischarmaturen Piave und
Brenta, Wandmontage
1 Armaturenkörper
2 Strahlregler
3 Infrarotsensor
4 Abdeckplatte
5 Stromversorgung (Netzteil, Batteriefach oder
Akku für Generatorbetrieb)
6 Steuerelektronik
7 Korbfilter
8 Mischer
9 Thermostatmischer
10 Funktionseinheit
11 Magnetventil
12 Absperreinheiten
45035998285466763-1 © 03-2020
967.455.00.0(02)
