Patchpanel

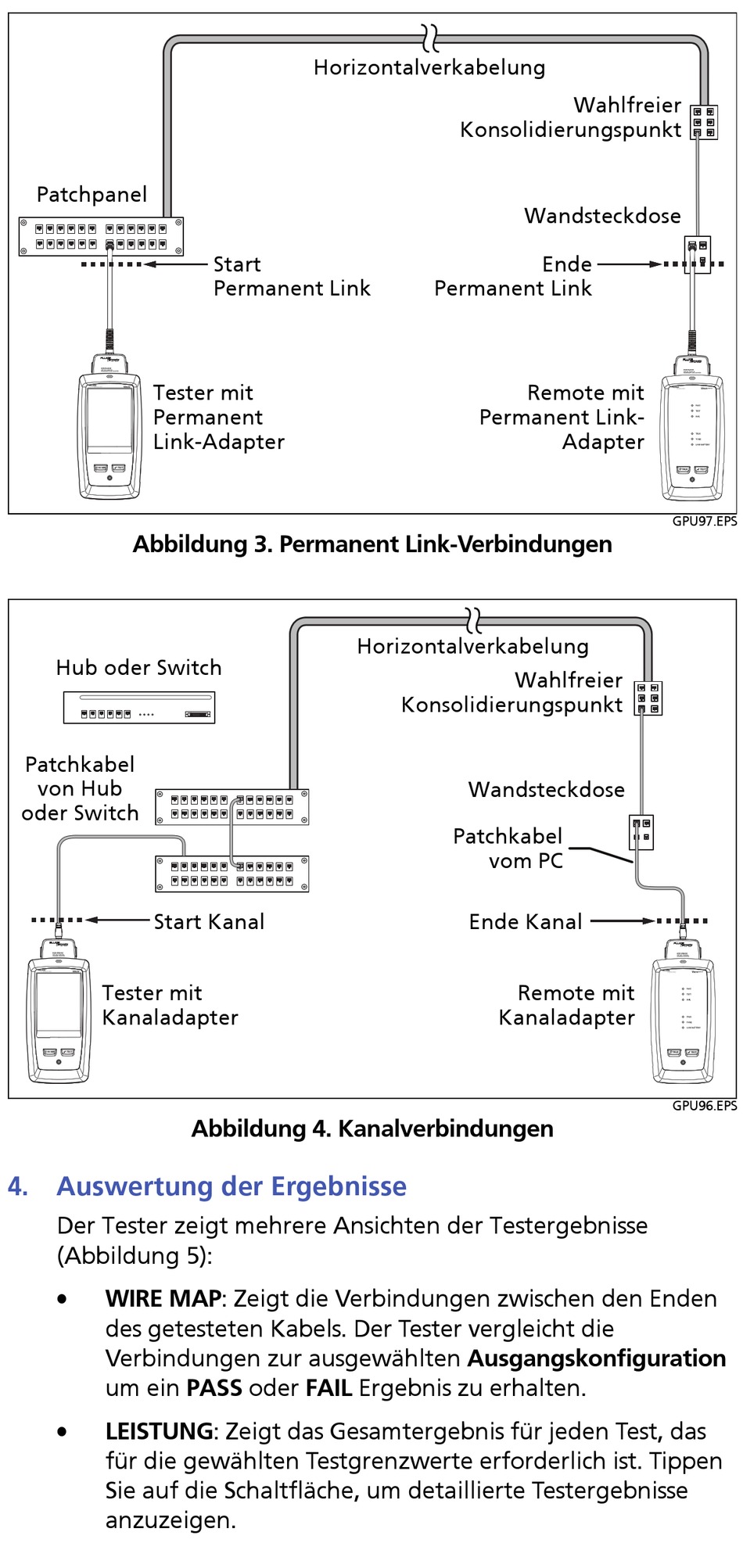

Abbildung 3. Permanent Link-Verbindungen
Hub oder Switch
Patchkabel
von Hub
oder Switch
Tester mit
Kanaladapter

4. Auswertung der Ergebnisse

Der Tester zeigt mehrere Ansichten der Testergebnisse
(Abbildung 5):

WIRE MAP: Zeigt die Verbindungen zwischen den Enden
des getesteten Kabels. Der Tester vergleicht die
Verbindungen zur ausgewählten Ausgangskonfiguration
um ein PASS oder FAIL Ergebnis zu erhalten.

LEISTUNG: Zeigt das Gesamtergebnis für jeden Test, das
für die gewählten Testgrenzwerte erforderlich ist. Tippen
Sie auf die Schaltfläche, um detaillierte Testergebnisse
anzuzeigen.
Start
Permanent Link
Tester mit
Permanent
Link-Adapter
Start Kanal
Abbildung 4. Kanalverbindungen
Horizontalverkabelung
Permanent Link
Horizontalverkabelung
Konsolidierungspunkt
Patchkabel
Wahlfreier
Konsolidierungspunkt
Wandsteckdose
Ende
Remote mit
Permanent Link-
Adapter
Wahlfreier
Wandsteckdose
vom PC
Ende Kanal
Remote mit
Kanaladapter
