COLLEGAMENTO ALLA RETE ELETTRICA

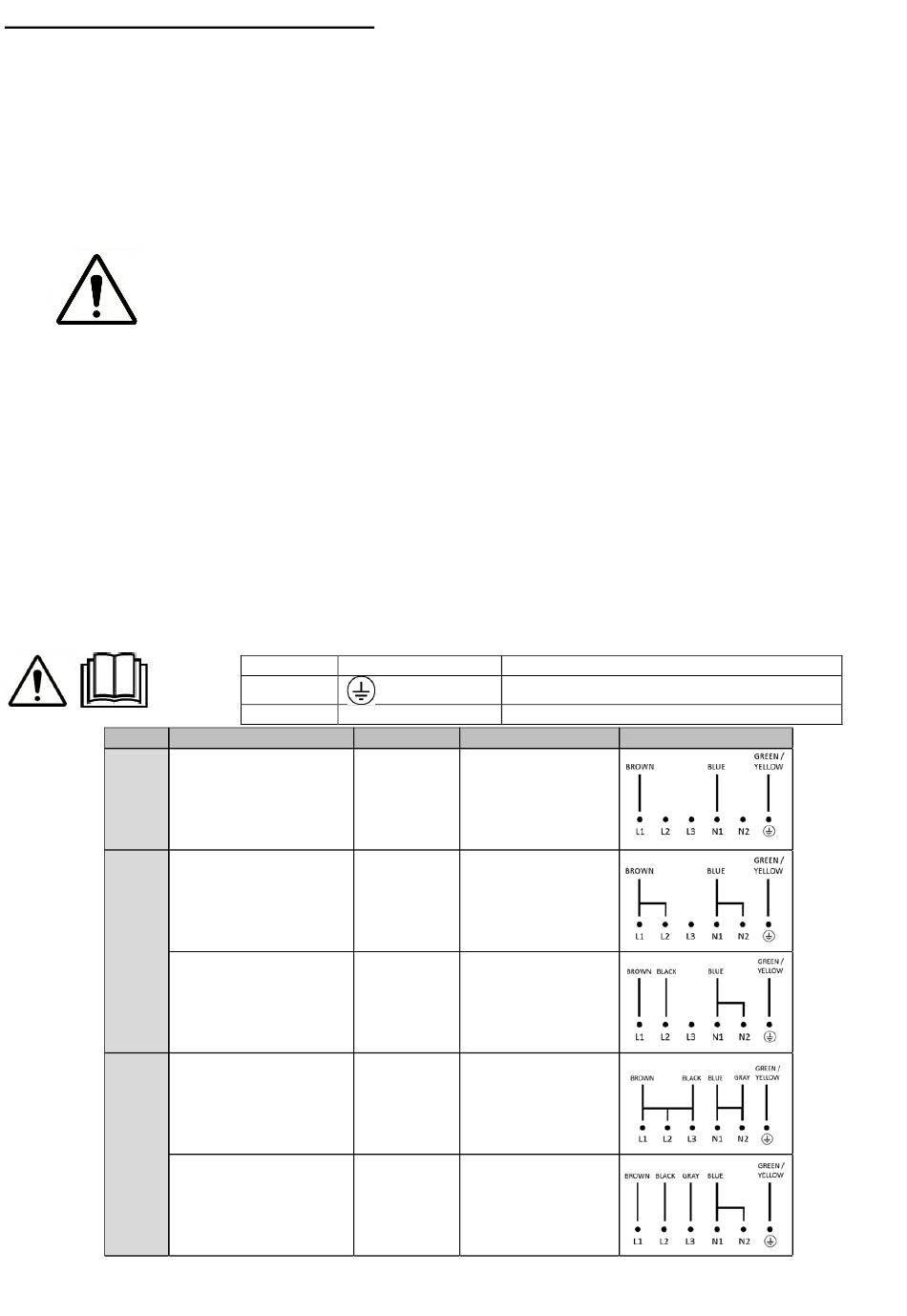

Schema di collegamento

Modello Tensione di alimentazione Numero di fasi Sezione dei conduttori Schema di collegamento
7380645
7381645
7381245
7382645
7383645
7384645
Il collegamento elettrico deve essere eseguito SOLO da un tecnico specializzato.
•
La protezione del collegamento elettrico deve rispettare le norme in vigore.
•
I morsetti di collegamento sono raggiungibili quando aprite il coperchio dei conduttori.
•
Prima del collegamento verificare che la tensione, indicata sulla targhetta, corrisponda
•
alla tensione della rete elettrica.
La targhetta con tutti i dati tecnici è posizionata nella parte inferiore del piano cottura.
•
Per realizzare una connessione fissa alla rete, si dovrà interporre tra l'apparecchio e la
•
rete un dispositivo omnipolare d'interruzione. Questo dispositivo deve assicurare una
separazione dei contatti, che fornisca una disconnessione completa nelle condizioni di
sovratensione della categoria III.
Dopo l'installazione, le parti isolate e quelle che portano corrente elettrica devono essere
•
protette dall'eventuale contatto.
Prima di ogni intervento staccare l'apparecchio dalla rete elettrica. Il collegamento
•
elettrico dell'apparecchio deve seguire lo schema, secondo la tensione della rete
elettrica.
Collegate il cavo di protezione al morsetto segnato con il simbolo del cavo di terra.
•
Il cavo di collegamento deve passare attraverso il pressacavo che lo protegge da strappi
•
accidentali.
Dopo il collegamento accendetelo, per circa 3 minuti, per verificare il funzionamento.
•
Per un collegamento sbagliato o non a norma si possono rovinare parti dell'apparecchio
•
e in questo caso la garanzia non risponde!
Il cavo di collegamento NON deve toccare la parete posteriore dell'apparecchio perchè
•
quest'ultima si scalda molto durante il funzionamento.
L'apparecchio è generalmente configurato alla potenza massima disponibile, riportata
•
nella tabella dei dati tecnici. È possibile impostare una modalità di funzionamento con
limitazione di potenza. Tale impostazione può essere realizzata al momento
dell'installazione o successivamente da un tecnico specializzato. Vedere capitolo
impostazione limitazione di potenza.
Utilizzare cavi del tipo H05V2V2-F
LINEA L1 – L2 – L3
TERRA
NEUTRO N1 – N2
220-240 V~ 50/60 Hz
220-240 V~ 50/60 Hz
380-415 V ~ 50/60 Hz
220-240 V~ 50/60 Hz
380-415 V ~ 50/60 Hz
MARRONE – NERO - GRIGIO
GIALLO / VERDE
BLU
1 phase + N 3 x 2,5 mm2
1 phase + N 3 x 4 mm2
2 phases + N 4 x 2,5 mm2
1 phase + N 5 x 2,5 mm2
3 phases + N 5 x 1,5 mm2
