4.1.2 in Abhängigkeit der Umgebungstemperatur
Je nach Installationsort des Wechselrichters ergeben
sich unterschiedliche Umweltbedingungen. Die
Umgebungstemperatur und die Luftgeschwindigkeit um den
Wechselrichter beein ussen seine Leistungsfähigkeit.
Im Wechselrichter ist eine Leistungsregelung in Abhängigkeit
der Temperatur integriert. Die folgenden Diagramme geben
die maximale Eingangsleistung des Wechselrichters über der
Umgebungstemperatur und der Luftgeschwindigkeit wieder.
Siehe Diagramme auf Seiten 19/20:
- Leistungsreduzierung Ppv / T ambient 0m/s Luftgeschwindigkeit
- Leistungsreduzierung Ppv / T ambient 0,1 m/s Luftgeschwindigkeit
Bitte beachten Sie, dass auch die Leistungsfähigkeit Ihres PV
Moduls mit ansteigender Modultemperatur sinkt. In der Regel mit
ca. 0,4% / °C. D.h. ein Modul mit 200W unter STC Bedingungen
leistet bei 70°C und 1000 W/m² nur noch maximal 164W.

5.0 Produktbeschreibung

Der APtronic Micro-Wechselrichter wird je nach
Leistungsspezi kation direkt hinter ein oder zwei Module
geschaltet und wandelt den gewonnenen Gleichstrom
in netzkonformen Wechselstrom um. Die individuelle
Konvertierung an jedem einzelnen Modul ermöglicht, dass
die Sonnenenergie optimal ausgenutzt wird. Zudem löst
der Micro-Wechselrichter ein weit verbreitetes Problem.
Durch die Serienschaltung bei Anlagen mit Zentral- oder
String-Wechselrichtern sind die Module leistungstechnisch
voneinander abhängig. Fällt also die Leistung eines einzelnen
Moduls, beispielsweise durch eine Teilbeschattung oder
Modulfehlanpassung ab, so beein usst es die Leistung eines
ganzen Strangs negativ. Man spricht vom Domino-E ekt. Durch
die Parallelschaltung bei Anlagen mit Micro-Wechselrichter sind
die Leistungen der Module unabhängig voneinander und lassen
jedes Modul auf Höchstleistung arbeiten.
Das „plug-and-play"-System vermeidet Anschlussfehler und
macht die Montage einfach und sicher.
Es gibt keine gefährlich hohe DC-Spannung und die
Installationszeit und -kosten werden deutlich reduziert.
Installationen sind e ektiv für ein breites Spektrum, von Kilowatt
bis Megawatt, angefangen bei kleinen Familienhäusern bis
hin zu Gebäudefassaden. Jede Photovoltaik-Anlage kann
neu angeordnet oder aufgerüstet werden, beispielsweise bei
Leistungserweiterung oder baulichen Veränderungen.
Zudem wird es durch den Micro-Wechselrichter möglich
sein, die Leistungen der Photovoltaik-Anlage auf modularer
Basis zu überwachen, was die Voraussetzung für eine genaue
Anlagenüberwachung und eventuelle Problemerkennung
scha t. So werden nicht nur die Leistungssteigerungen
der Photovoltaik-Anlage gewährleistet, sondern auch
eventuelle Leistungsverluste durch eine Früherkennung und
Problemlokalisierung vermieden.
Das Gehäuse des Micro-Wechselrichters ist IP65 geschützt und
für Betriebstemperaturen von -25°C bis 70°C ausgelegt. Wenn
die Temperatur im Inneren des Gehäuses einen bestimmten
Wert überschreitet regelt der Wechselrichter die maximale
05.2013
Leistung automatisch ab, um sich zu schützen. Anlagen mit
Micro-Wechselrichtern sind einfach zu konzipieren und zu
installieren. Jeder Wechselrichter kann am Montagegestell
unterhalb der PV-Module angebracht werden, empfohlen wird
allerdings ein Ort an dem Notfalls anfallende Servicearbeiten
einfach durchgeführt werden können.
Weitere Montagemöglichkeiten sind in Kap. 7.2 aufgeführt.
Eine Übersicht der technischen Daten des Wechselrichters
nden Sie im Anhang auf S. 15/16.

5.1 Lieferumfang

Im Lieferumfang sind enthalten:
• Wechselrichter
• Verschlusskappen (versionsabhängig)
• Kurzbedienungsanleitung
• AC- Anschlussstecker und Verschlusskappe (versionsabhängig)

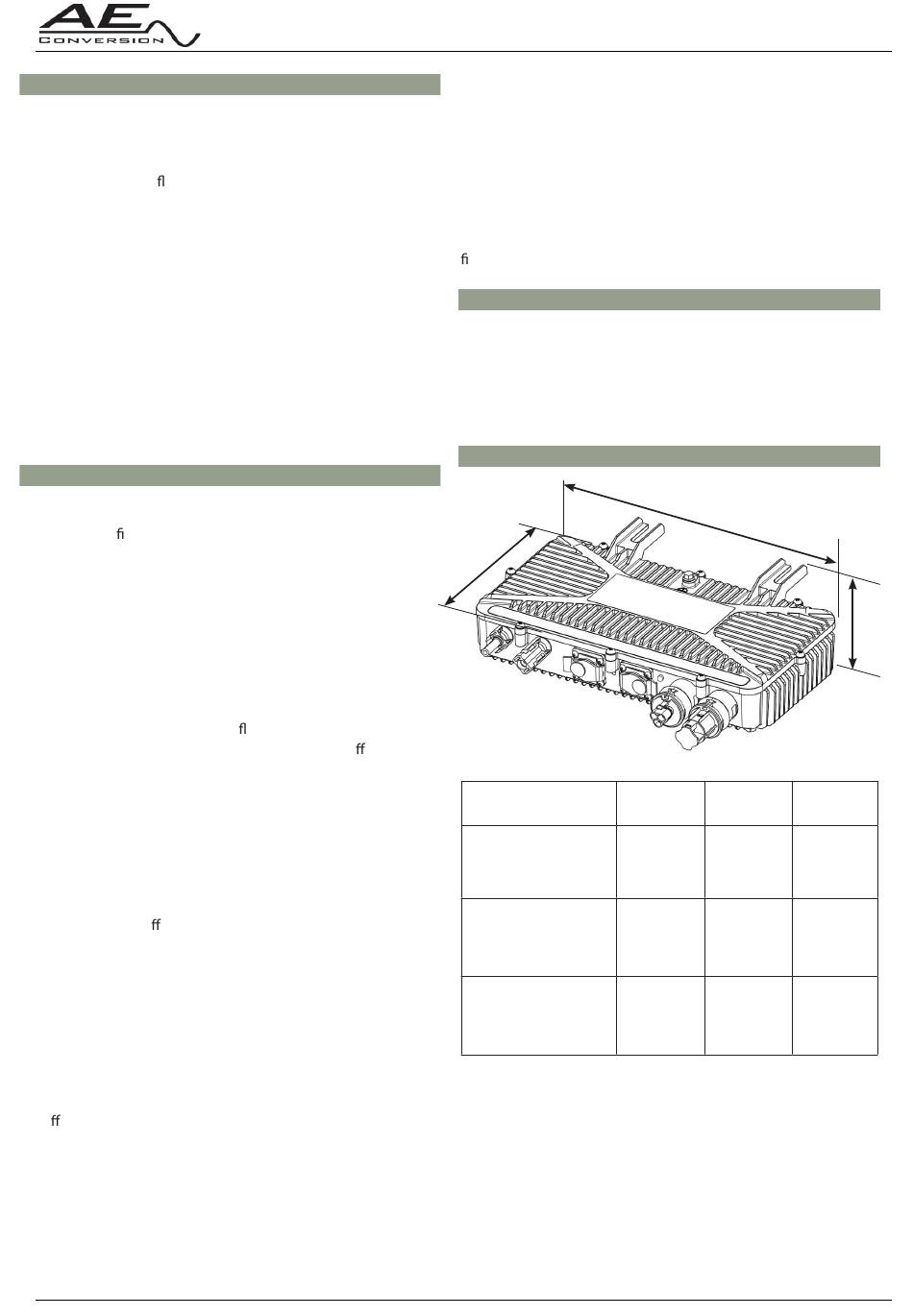

5.2 Abmessungen

T
Typ
INV250-45EU
INV350-60EU
INV500-90EU
INV250-45EU RS485
INV350-60EU RS485
INV500-90EU RS485
INV250-45EU PLC
INV350-60EU PLC
INV500-90EU PLC
INV250 / INV350 / INV500
B
Breite Tiefe
[mm] [mm]
314 211
314 211
314 211
H
Höhe
[mm]
67
67
67
7
