Zur Befestigung der Wechselrichter unter einem PV-Modul wird
die Nutzung von passendem Zubehör je nach Montagegestell
empfohlen, bespielsweise mit Nutsteinen und M8 Schrauben.

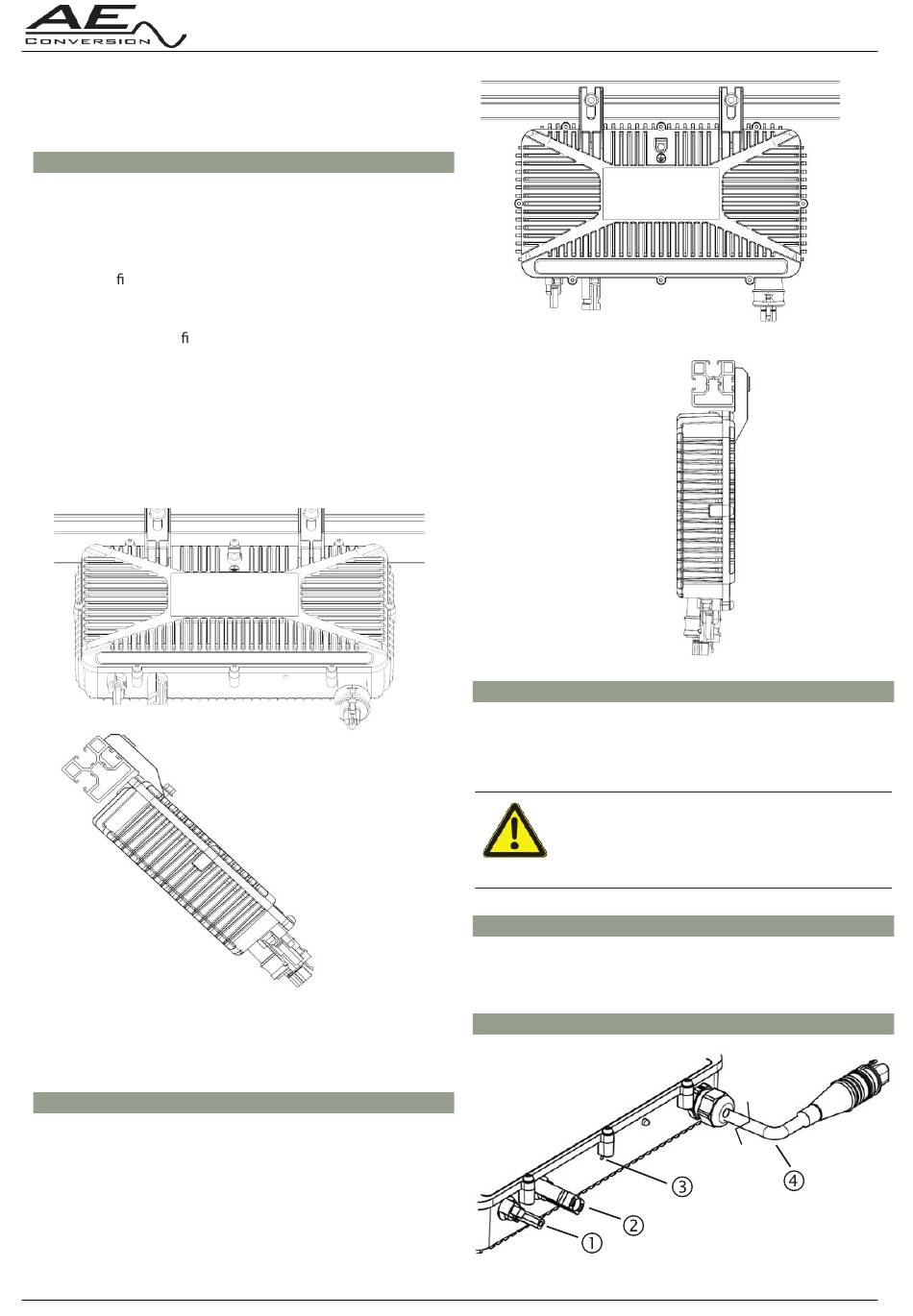

7.1 Montage am Gestell

Für die Montage am Gestell unterhalb der PV-Module ist
folgendes zu beachten:
Markieren Sie die ungefähre Mitte des PV-Moduls auf dem
Montagepro l. Befestigen Sie den Wechselrichter zentriert
an dieser Markierung mit Hilfe von Zubehörteilen die auf das
Montagegestell abgestimmt sind. Als Beispiel können Nutsteine
auf den Montagepro len an den Positionen unterhalb der
Wechselrichter-Halterungen mit Schrauben befestigt werden.
Bei der Montage ist darauf zu achten, dass der Wechselrichter in
der richtigen Einbau Position angebracht wird:
• der Deckel muss nach oben ausgerichtet sein
• Anschlussstecker müssen nach unten zeigen

7.2 Montagealternative

Falls eine Montage am Montagegestell unterhalb der PV-Module
nicht möglich ist, ist eine weitere Montagealternative möglich,
die nachfolgend beschrieben ist:
Zur Montage an der Wand kann der Wechselrichter um 180°
gedreht und mit der Rückseite montiert werden.
Die Halterungen am Wechselrichter sind entsprechend
konzipiert, um genügend Abstand zur Wand zu garantieren.
10
8.0 Installation
Die nachfolgenden Abschnitte beschreiben, wie die AC-, DC-
und Datenübertragungsanschlüsse vorgenommen werden
müssen.
8.1 Übersicht der Anschlüsse
Die Anschlüsse des Micro-Wechselrichters sind nachfolgend
beschrieben.
8.1.1 Anschlussbereiche der Powerline / Ohne Komm Geräte
INV250 / INV350 / INV500
Bei der Verbindung müssen die Normen
und Vorschriften, sowie die in dieser
Bedienungsanleitung enthaltenen
Sicherheitshinweise befolgt werden.
