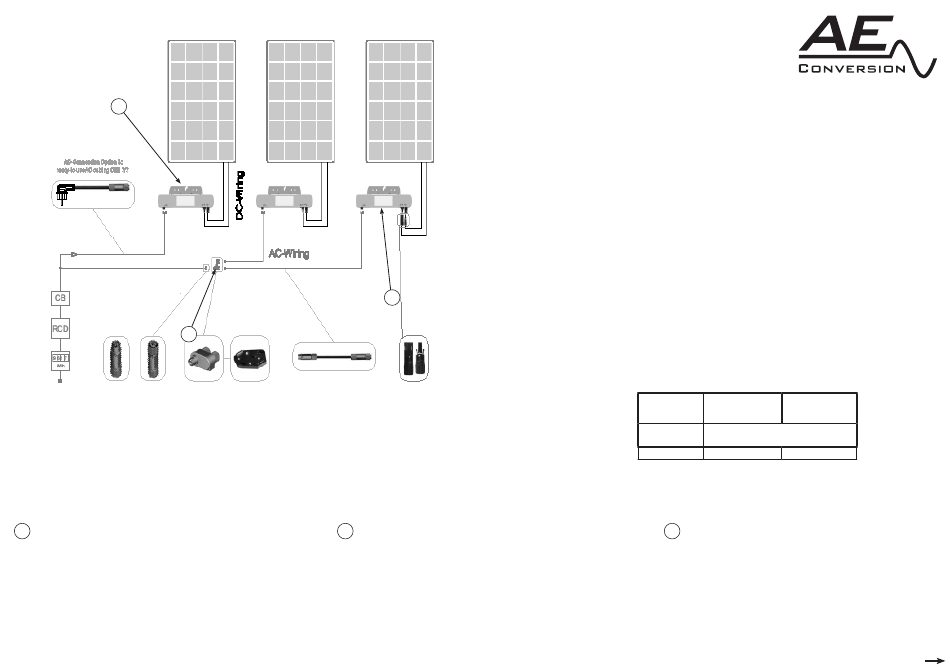

AE Conversion INV315-50EU Kurzanleitung

1
2
1 - Markieren Sie die Mitte jedes PV-Moduls am Trägerprofil um
den Wechselrichter zu platzieren.
- Befestigen Sie den Micro-Wechselrichter mit dem
entsprechenden Zubehör (Schrauben und Nutensteine) am
Trägerprofil.
- Gewährleisten Sie einen Mindestabstand von 20 mm
zwischen Dachoberkante und der Unterseite des
Wechselrichters. Zudem soll ein Abstand von 25 mm
zwischen der Rückseite des PV-Moduls und der Oberkante
des Wechselrichters eingehalten werden.
63-05-5000xx-1_Rev-01
3
2 - Zur Verbindung mehrerer Wechselrichter an einem AC
Strang, verwenden Sie den im Zubehörprogramm erhältli-
chen Verteilblock und das zugehörige Verbindungskabel.
- Stellen Sie sicher, dass die maximal zulässige Anzahl der
Wechselrichter in einem Zweig nicht überschritten wird.
(siehe Tabelle)
- Alle nicht verwendeten Anschlüsse im Verteilerblock müssen
mit einer Endkappe verschlossen werden.
- Es muss ein Leitungsschutzautomaten 16A Typ B zur Absi-
cherung vorgesehen werden. (siehe Tabelle)
KURZANLEITUNG - INV315-50EU
Diese Kurzanleitung enthält grundlegende Informationen für die Installation des
AEconversion Micro-Wechselrichters. Detaillierte Informationen entnehmen Sie
bitte der ausführlichen Installationsanleitung auf unserer Webseite
(http://www.aeconversion.de/de/downloads.html).
WARNUNG!
Alle elektrischen Installationen müssen unter Beachtung der örtlichen und nati-
onalen Vorschriften erfolgen.
CE-Kennzeichnung
Mit der CE-Kennzeichnung wird dokumentiert, dass der Wechselrichter gemäß
dem Typenschild die grundlegenden Anforderungen folgender einschlägiger
Richtlinien erfüllt:
• Richtlinie über die elektromagnetische Verträglichkeit mit der Richtlinie
2014/30/EC
• Niederspannungsrichtlinie (Richtlinie 2014/35/EC)
Benötigtes Zubehör
1 - Montagezubehör für PV-Montagesystem
2 - Verteilerblock
2 - Abdeckung für Verteilerblock
2 - Verbindungskabel
2 - PLC Gateway
3 - PV-Stecker vom Modul male und female Stecker Amphenol H4
EU/50Hz/230V Non-EU/50Hz/230V
Installationen: 16A Installationen: 16A
Sicherungsautomat Sicherungsautomat
Wechselrichtertyp Max. Anzahl von Wechselrichtern in
einem Strang
INV315-50 EU 10 10
3 - Notieren Sie sich von jedem Wechselrichter die
Seriennummern und das entsprechende PV-Modul. Es
hilft Ihnen später einen Überblick über Ihre PV-Anlage zu
schaffen.
- Schließen Sie das PV-Modul an den Micro-Wechselrichter
über die DC-Verkabelung an.
- Schalten Sie den Leitungsschutzautomat ein um die
Verbindung zum AC-Netz herzustellen.
bitte wenden
