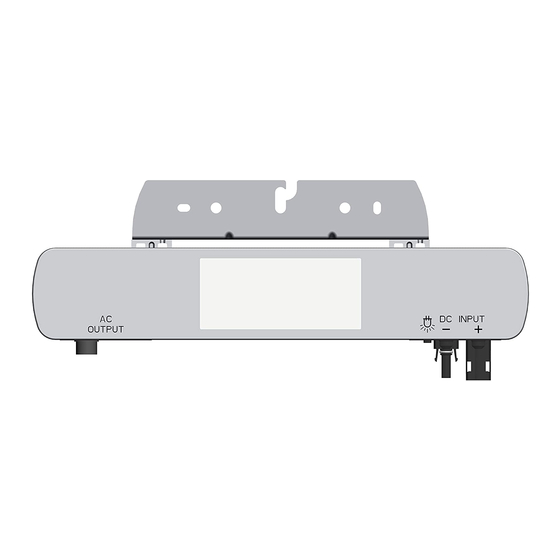

AE Conversion INV315-50EU Montage- Und Bedienungsanleitung
Micro-wechselrichter
Vorschau ausblenden
Andere Handbücher für INV315-50EU:
- Montage- und bedienungsanleitung (19 Seiten) ,
- Kurzanleitung (2 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für AE Conversion INV315-50EU
Inhaltszusammenfassung für AE Conversion INV315-50EU
- Seite 1 Micro-Wechselrichter INV315-50EU Deutsch...
- Seite 2 Montage und Bedienungsanleitung INV315-50EU Printed in Germany, Copyright by AEconversion GmbH & Co. KG...
-
Seite 3: Inhaltsverzeichnis
8.4.1 RF-Kommunikation 8.4.2 Ohne Kommunikation Inbetriebnahme Anmeldung beim EVU Abnahme der Anlage durch das EVU 10.0 Abschalten des Wechselrichters 11.0 Externe Begrenzung 12.0 Weitere Hinweise 12.1 Entsorgung 12.2 Pfl ege 12.3 Gesetze, Verordnungen und Technische Regeln 13.0 Technische Daten 09.2017 INV315-50EU... -
Seite 4: Hinweise Zu Dieser Anleitung
- Überprüfen Sie vor der Durchführung von Diese Anleitung gilt für folgende Micro-Wechselrichter: Sichtprüfungen und Wartungsarbeiten, dass die Stromversorgung abgeschaltet und gegen • INV315-50EU Wiedereinschalten gesichert ist. - Beachten Sie die in dieser Bedienungs- und Installationsanleitung gegebenen Gefahren-, Warn-, und Sicherheitshinweise. -
Seite 5: Ce-Kennzeichnung
Vorsicht heiße Oberfl äche! • Verwendung von nicht originalen PV-Gegensteckern Unter „Vorsicht heiße Oberfl äche“ wird darauf und - buchsen aus der Produktreihe HELIOS H4 der Firma hingewiesen, dass Oberfl ächen von Geräten heiß Amphenol. sein könnten und Verbrennungsgefahr besteht. 09.2017 INV315-50EU... -
Seite 6: Service
PV-Module angebracht werden, empfohlen wird Wechselrichter beeinfl ussen seine Leistungsfähigkeit. allerdings ein Ort an dem Notfalls anfallende Servicearbeiten Im Wechselrichter ist eine Leistungsregelung in Abhängigkeit einfach durchgeführt werden können. Weitere Montagemöglichkeiten sind in Kap. 7.0 aufgeführt. INV315-50EU 09.2017... -
Seite 7: Lieferumfang
Höhe [mm] [mm] [mm] Isolationsmessung auf der PV Seite: INV315-50EU Im einspeisenden Betrieb wird ein zu niedriger Isolations- widerstand zwischen PV- und AC-Seite mit einem schnellen Blinken signalisiert. Dazu wird alle ca. 15s die Blinkfrequenz zur INV315-50EU Anzeige der Einspeiseleistung unterbrochen und für ca. 2s ein ohne Winkel Blinken mit hoher Frequenz eingestellt. -
Seite 8: Betriebsvoraussetzungen
PV-Modul konzipiert, andere Montagevarianten sind - Uo (-15°C) < max. Eingangsspannung: jedoch möglich. 50 V und -15°C für INV315-50EU • Der Wechselrichter ist so zu montieren, dass der Die Leerlaufspannung des angeschlossenen PV-Generators muss Anschlußbereich des Wechselrichters nach unten gerichtet ist. -
Seite 9: Montage Am Gestell
• Anschlussstecker müssen nach unten zeigen 8.0 Anschlüsse Die nachfolgenden Abschnitte beschreiben, wie die AC-, DC- und Datenübertragungsanschlüsse vorgenommen werden müssen. Bei der Verbindung müssen die Normen und Vorschriften, sowie die in dieser Bedienungsanleitung enthaltenen Sicherheitshinweise befolgt werden. 09.2017 INV315-50EU... -
Seite 10: Übersicht Der Anschlüsse
Diese Spannung wird vom Wechselrichter gemessen. Überprüfen Sie die korrekte Verriegelung des Steckverbinders, in Überschreitet die Spannung an den Netzklemmen die Grenze dem der weisse Pfeil auf das geschlossene Verriegelungssymbol für die Netzüberspannung schaltet der Wechselrichter wegen zeigt. Netzüberspannung ab. INV315-50EU 09.2017... -
Seite 11: Ac Anschluss Mehrerer Geräte
Korrektes Einrasten kontrollieren durch vorsichtiges Ziehen zu gewährleisten achten Sie bitte darauf, dass die DC- an den Kabelkupplungen. Sind die Verbindungen vollständig Anschlussleitungen des PV-Generators nicht mit dem eingerastet, ist zu überprüfen, dass keine scharfen Krümmungen Erdpotential in Berührung kommen. oder Knicke vorliegen. 09.2017 INV315-50EU... -
Seite 12: Kommunikationsaufbau
Die Micro-Inverter-Versionen ohne Kommunikation sind nicht für eine umfassende Überwachung bestimmt, und können daher nicht durch Anwendung der AEconversion Datalogger, Gateway oder Software verwendet werden. Um die grundlegenden Daten der PV-Anlage überwachen zu können, kann der Anwender einen unabhängigen Energie-Monitor installieren. INV315-50EU 09.2017... -
Seite 13: Inbetriebnahme
Datenlogger erhält. - Lebensgefahr durch Stromschlag an spannungsführenden Anschlüssen! - Auch nach dem Lösen der elektrischen Anschlüsse sind im Wechselrichter noch lebensgefährliche Spannungen vorhanden. - Warten Sie daher mindestens fünf Minuten bis Sie weitere Arbeiten am Wechselrichter vornehmen. 09.2017 INV315-50EU... -
Seite 14: Weitere Hinweise
Anforderungen der Dachdeckung, Dachabdichtung oder Außenwandbekleidung entsprechend dem Regelwerk des deutschen Dachdeckerhandwerks, oder entsprechenden nationalen und internationalen Richtlinien und Normen, zu berücksichtigen. Eine Überprüfung der Standsicherheit, des Wärmeschutzes und des Alterungsverhaltens ist bei nachträglichem Einbau erforderlich. Zur Einhaltung der Vorschriften zur Unfallverhütung INV315-50EU 09.2017... -
Seite 15: Technische Daten Für Inv315
· DC Stecker: HELIOS H4 Amphenol · Topologie: Transformator/galvanisch getrennt · Abmessungen (BxHxT): 390mm x 100mm x 30mm · Gewicht: 0,8kg · Kühlung: Natürliche Konvektion · Gehäusematerial: Aluminium · Gehäuse Schutzart: IP65 / IP67 AEconversion GmbH & Co. KG www.aeconversion.de 09.2017 INV315-50EU... -
Seite 16: Leistungsreduzierungsdiagramme Für Inv315
P pv 25V 200 W P pv 40V 150 W 100 W -15 °C -10 °C -5 °C 0 °C 5 °C 10 °C 15 °C 20 °C 25 °C 30 °C T amb @ 0,1m/s wind speed INV315-50EU 09.2017... -
Seite 17: Konformitätserklärung
Produktbezeichnungen: Name of Product: Micro-Inverter Art. Nr. / Part No. INV315-50EU 11-05-500291-XX Further models of this family: Die bezeichneten Produkte stimmen mit den Vorschriften folgender europäischer Richtlinien überein: The indicated products are in correspondence with the following regulations of European Council:... -
Seite 18: Übersicht: Länderspezifi Sche-Bestellinformationen Inv315
Latvia Bulgaria Cyprus Sweden Switzerland Poland Czech Republic Slowakia Finnland Albany Ireland Slovenia Malta Croatia Romania Kosovo Israel Australia Tunisia Barbados Chile South Africa Iran China Kazakhstan India Tansania Mauritius Sri Lanka Saudi Arabia (50Hz) Japan (50Hz) Ghana INV315-50EU 09.2017... - Seite 19 AEconversion GmbH & Co. KG • An der Helle 26 • 59505 Bad Sassendorf • Germany Telefon +49 (0) 2927 9194-10 • Telefax +49 (0) 2927 9194-50 • www.aeconversion.de 09.2017 INV315-50EU...
