Aufgrund der PV-Generatorspannung fl ießt auf
der Gleichspannungsseite ein höherer Strom
als auf der Wechselspannungsseite. Dadurch
wären bei gleichen Kabelquerschnitten und
Längen die Verluste auf der Gleichspannungsseite
höher. Aus diesem Grund ist die Platzierung des
Wechselrichters in der Nähe des PV-Moduls sinnvoll.
Die Leitungslängen auf der Gleichspannungsseite
können so entsprechend kurz gehalten werden.
Zur Befestigung der Wechselrichter unter einem PV-Modul wird
die Nutzung von passendem Zubehör je nach Montagegestell
empfohlen, bespielsweise mit Nutsteinen und M8 Schrauben.

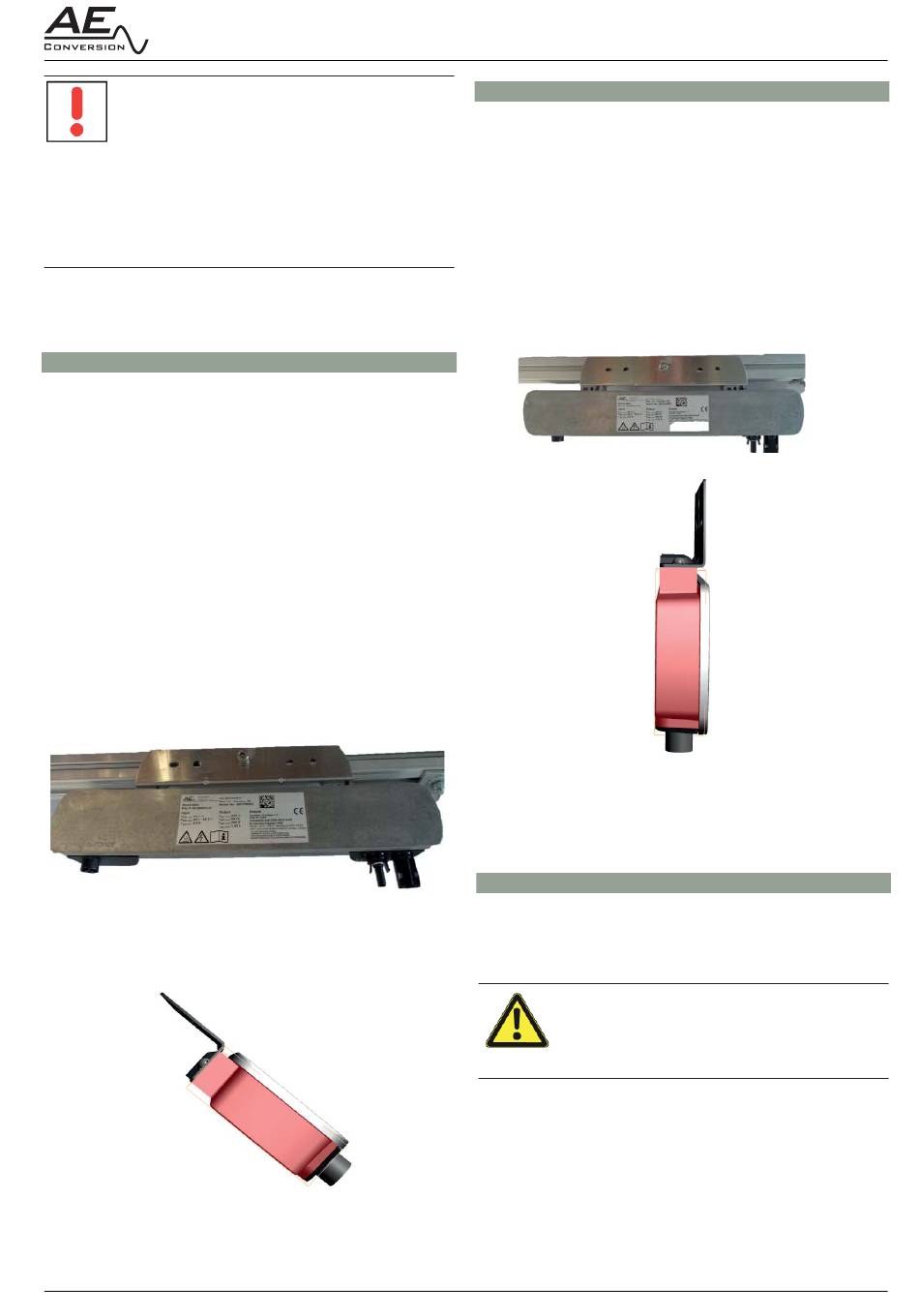

7.1 Montage am Gestell

Für die Montage am Gestell unterhalb der PV-Module ist
folgendes zu beachten:
Markieren Sie die ungefähre Mitte des PV-Moduls auf dem
Montageprofi l. Befestigen Sie den Wechselrichter zentriert
an dieser Markierung mit Hilfe von Zubehörteilen die auf das
Montagegestell abgestimmt sind. Als Beispiel können Nutsteine
auf den Montageprofi len an den Positionen unterhalb der
Wechselrichter-Halterungen mit Schrauben befestigt werden.
Bei der Montage ist darauf zu achten, dass der Wechselrichter in
der richtigen Einbauposition angebracht wird:
• der Deckel muss nach oben ausgerichtet sein
• Anschlussstecker müssen nach unten zeigen
09.2017

7.2 Montagealternative

Falls eine Montage am Montagegestell unterhalb der PV-Module
nicht möglich ist, ist eine weitere Montagealternative möglich,
die nachfolgend beschrieben ist:
Zur Montage an der Wand kann der Wechselrichter mit einer
entsprechenden Unterkonstruktion montiert werden.
Die Unterkonstruktion ist entsprechend zu konzipieren, um
genügend Abstand zur Wand zu garantieren.
8.0 Anschlüsse
Die nachfolgenden Abschnitte beschreiben, wie die AC-, DC-
und Datenübertragungsanschlüsse vorgenommen werden
müssen.
Bei der Verbindung müssen die Normen
und Vorschriften, sowie die in dieser
Bedienungsanleitung enthaltenen
Sicherheitshinweise befolgt werden.
