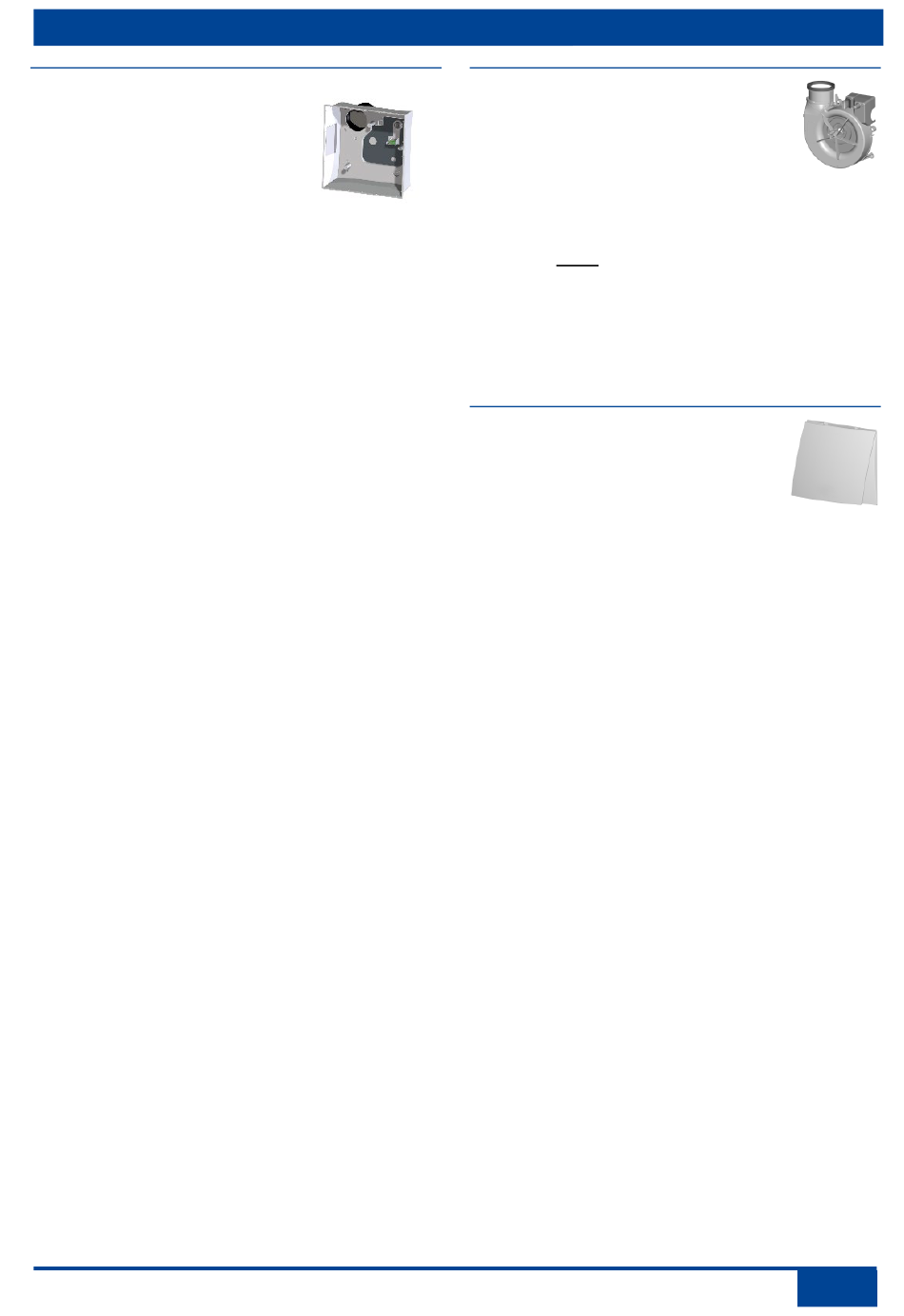

ER GH-Aufputzgehäuse
Anschlussdurchmesser
●
DN 75 oder DN 80.
Kunststoffgehäuse ohne
●
Brandschutzeinrichtung.
Mit Deckenschottsystem kombinierbar.
Dichtes Gehäuse mit Strahlwasserschutz
●
für die Bereiche 1 (IP X5).
Für die Wand- oder Deckenmontage,
●
außerhalb des Abluftschachts.
Zulässige Ausblasrichtung bei Wand-
●
montage: hinten.
Ausblas nach hinten, oben oder seitlich
●
rechts durch Drehen des Gehäuses um
90°.
ER-APB: Brandschutzausführung mit
●
wartungsfreier Brandschutz-
Absperrvorrichtung K 90-18017 (Metall-
Rückschlagklappe mit Schmelzlot).
ER-AP: Ausführung ohne Brandschutz. Mit
●
wartungsfreier Kunststoff-
Rückschlagklappe.
Ventilatoreinsatz wird mit 3 Schrauben
●
befestigt.
Ausblasstutzen im AP-Gehäuse arretiert.
●
Elektrischer Anschluss hinten.
●
Kabeldurchführung mit Stufennippel.
Netzzuleitung Typ NYM-O oder NYM-J,
●
3 x 1,5 oder 5 x 1,5 mm², je nach
Abdeckungsvariante.
6. System- und Produktinformationen
ER EC-Ventilatoreinsatz
Ventilatoreinsatz zum Einbau in
●
ER GH AP/APB-Aufputzgehäuse.
Elektrische Steckverbindung für
●
schnelle Montage im ER GH AP-Gehäuse.
Energiesparender EC-Motor.
●
Motor nicht drehzahlsteuerbar.
●
Ausblasadapter (Lieferumfang) für Umbau
●
Ausblas nach hinten. Dieser ist gemäß
Kapitel 10.11 am ER EC-Ventilatoreinsatz
auszuwechseln und zu montieren.
Abdeckungen
Abdeckung mit Abluftfilter.
●
Problemloser Filterwechsel
ohne Werkzeug.
ER AH und ER-AB: Barrierefreie Produkte,
●
diese schalten automatisch ein und aus.
ER EC-Ventilatoren mit Strahlwasser-
●
schutz für die Bereiche 1 (DIN VDE
0100-701).
9
