Hinweise
Elektrischen Anschluss beim Einbau des
●
ER GH AP/APB-Gehäuses vornehmen.
Zulässigen Leitungsquerschnitt von
●
max. 1,5 mm² beachten.
Gerät nur an einer festverlegten
●
elektrischen Installation anschließen.
Die Schutzart ist nur gewährleistet:
●
● bei bestimmungsgemäßem Einbau,
● bei ordnungsgemäßer Einführung der
Netzleitung durch den Stufennippel,
● bei korrekt im Aufputzgehäuse
eingerastetem Ventilatoreinsatz und
● bei verschraubter, geschlossener und
eingerasteter Abdeckung.
12.1.1 Gerät elektrisch anschließen
1. Vor Zugang zu den Anschlussklemmen
alle Versorgungsstromkreise abschalten.
Netzsicherung ausschalten, gegen
Wiedereinschalten sichern und ein
Warnschild sichtbar anbringen.
2. Schutzleiter und nicht benötigte Adern
abschneiden und isolieren.

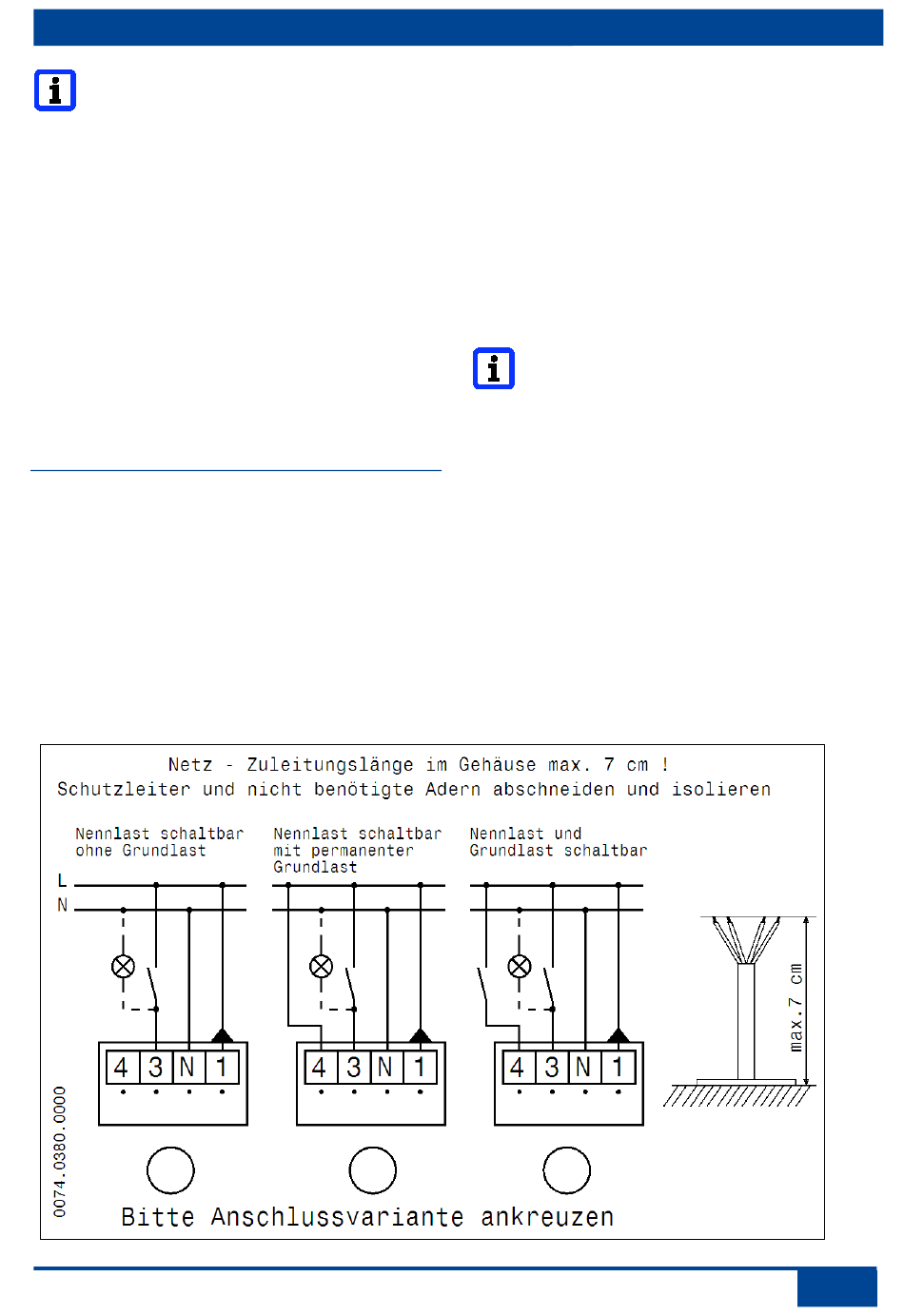

3. Mantel der Netzleitung entfernen und
gemäß Abbildung 10 ablängen.
12. Elektrischer Anschluss
4. Netzleitung an der Anschlussklemme
gemäß Schaltbild in Kapitel 18 elektrisch
verdrahten. Klemme 1 ist mit einem
Dreieck gekennzeichnet.
5. Auf dem Schaltbild im AP/APB-Gehäuse
den Ventilatortyp und die Anschlussart
ankreuzen.
Dadurch lassen sich Fehler bei der End-
montage vermeiden, wenn zum Beispiel
im System unterschiedliche Ventilator-
einsätze eingebaut werden.
Empfehlung: Diese Montageanlei-
tung bis zur Endmontage im
Aufputzgehäuse aufbewahren.
