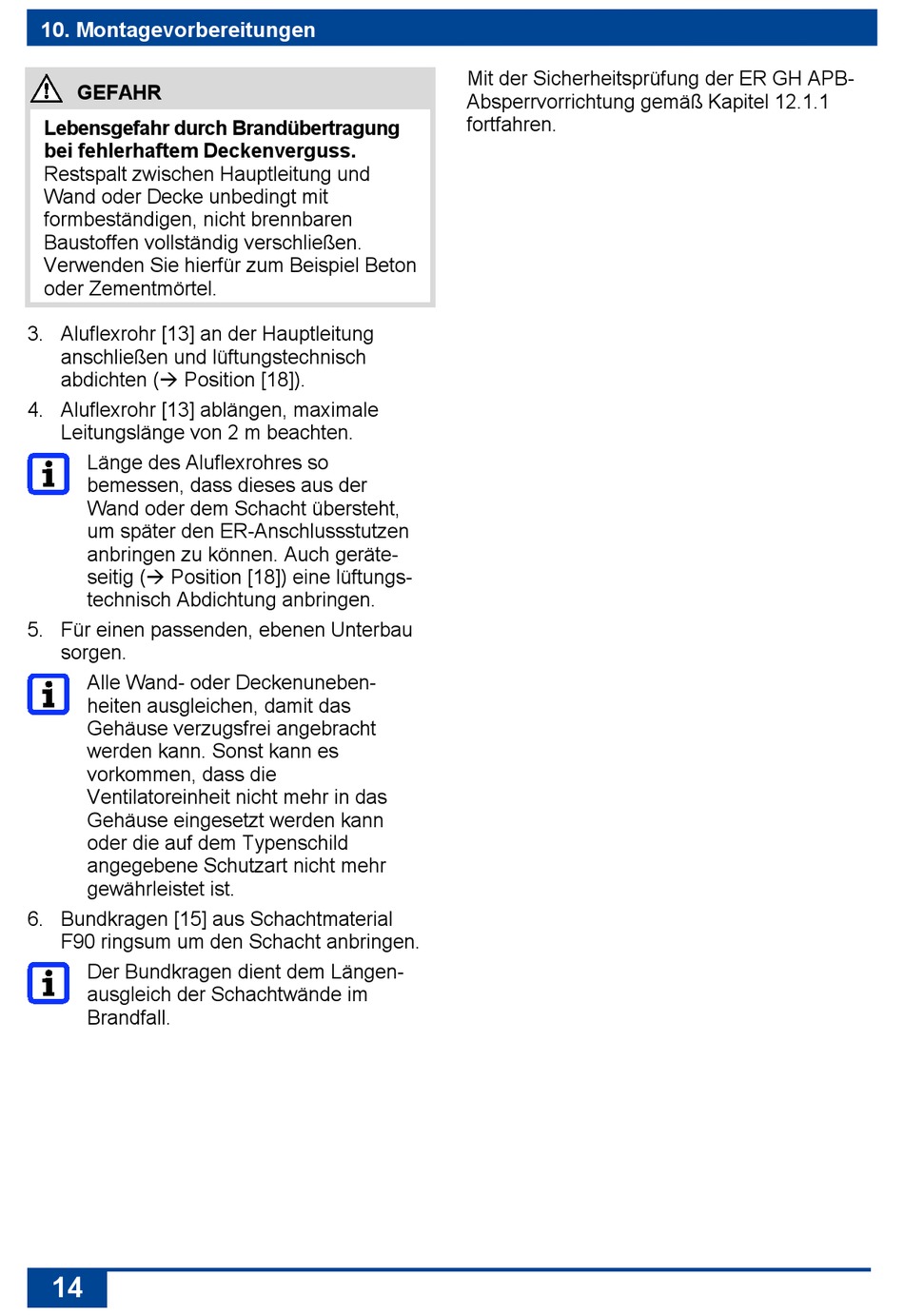

10. Montagevorbereitungen
GEFAHR
Lebensgefahr durch Brandübertragung
bei fehlerhaftem Deckenverguss.
Restspalt zwischen Hauptleitung und
Wand oder Decke unbedingt mit
formbeständigen, nicht brennbaren
Baustoffen vollständig verschließen.
Verwenden Sie hierfür zum Beispiel Beton
oder Zementmörtel.
3. Aluflexrohr [13] an der Hauptleitung
anschließen und lüftungstechnisch
abdichten ( Position [18]).
4. Aluflexrohr [13] ablängen, maximale
Leitungslänge von 2 m beachten.
Länge des Aluflexrohres so
bemessen, dass dieses aus der
Wand oder dem Schacht übersteht,
um später den ER-Anschlussstutzen
anbringen zu können. Auch geräte-
seitig ( Position [18]) eine lüftungs-
technisch Abdichtung anbringen.
5. Für einen passenden, ebenen Unterbau
sorgen.
Alle Wand- oder Deckenuneben-
heiten ausgleichen, damit das
Gehäuse verzugsfrei angebracht
werden kann. Sonst kann es
vorkommen, dass die
Ventilatoreinheit nicht mehr in das
Gehäuse eingesetzt werden kann
oder die auf dem Typenschild
angegebene Schutzart nicht mehr
gewährleistet ist.
6. Bundkragen [15] aus Schachtmaterial
F90 ringsum um den Schacht anbringen.
Der Bundkragen dient dem Längen-
ausgleich der Schachtwände im
Brandfall.
14
Mit der Sicherheitsprüfung der ER GH APB-
Absperrvorrichtung gemäß Kapitel 12.1.1
fortfahren.
